Ein Experimental AM Empfänger

Ein einfacher LW,MW,KW Empfänger Anlagen:

• AM Empfänger (182 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Der Beitrag wurde als "doc" file von mir gebracht, daher sind Bilder nicht sichtbar.
Nachfolgend die Bilder Anlagen:

• AM 1 (34 KB)
• AM 2 (20 KB)

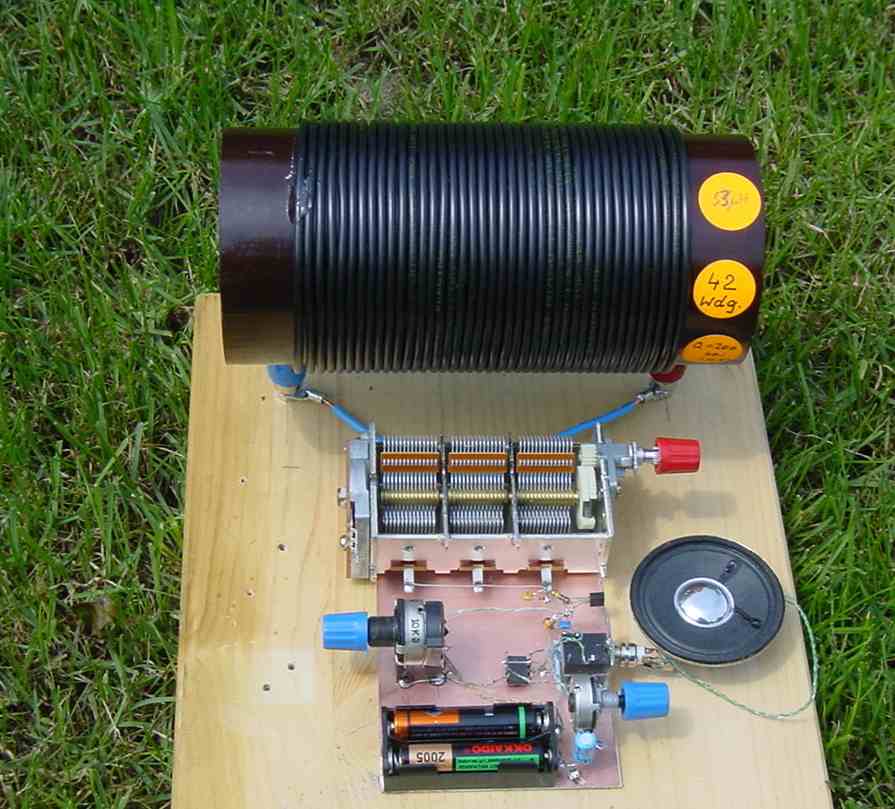

• AM 3 (68 KB)
• AM KW-Antenne (81 KB)
• AM Spulenvergleich (68 KB)
• Mittelwellenspulen (72 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Ich habe das Datenblatt zum ZN414 heruntergeladen und die Texte zurückgewonnen, das Ergebnis (330k) ist unter
http://glaschick-pb.de/datasheets/ZN414.pdf
zu finden.

Aus dem Datenblatt ergibt sich eine maximale Betriebsspannung von 1,6 V, also ist die Konstruktion mit dem 10k-Poti für die Verstärkung, mit dem 3V direkt an den Ausgang gelangen können, nicht vorbehaltlos zu empfehlen.

Siehe auch ältere Beiträge, z.B.
http://www.radiomuseum.org/forum/mk484_und_detektor_empfaenger_basteln_mit_mk484.html
und
http://www.mydarc.de/dk3wi/MW-Radio_mit_MK484.html

Dort sind ist auch eine deutsche Kurzfassung guter (Druck-) Qualität zu finden. Die meisten Anwendungshinweise sind aber in dem englischen Original.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Herzlichen Dank für den Hinweis bezüglich der maximalen Betriebsspannung. Baut man die von mir empfohlene Schaltung nach, wird man feststellen, dass ab etwa 1,6 V Spannung am IC seine Verstärkung so gross wird, dass er leicht "intern" rückkoppelt.
Dies ist der gewünschte Rückkopplungseffekt. Obwohl es bei verschiedenen ZN 414 Exemplaren zu keiner Beschädigung durch die 3 V Betriebsspannung kam, kann man durch einen Vorwiderstand zum 10 k Poti die Betriebsspannung auf den gewünschten Wert begrenzen.

Johann Nussbaum
