Halbleiter-Bastlerbeutel in der DDR

Bei der Herstellung von Halbleitern - Dioden, Transistoren, Schaltkreise - fallen relativ viel Exemplare an, die zwar voll funktionsfähig sind, aber in einigen Parametern von den garantierten Werten abweichen. Um sie nicht verschrotten zu müssen, gab es schon frühzeitig Bestrebungen, diese Bauelemente preiswert für Experimentalzwecke oder untergeordnete Anwendungen zu vermarkten. Das war in Deutschlands Westen nicht anders als im Osten. (siehe z.B. hier.)

In der DDR wurde ein Teil der Transistoren als L-Typen gekennzeichnet, als Typenreihe für "Lehr- und Amateurzwecke mit größerem Toleranzbereich", für die sogar extra Datenblätter herausgegeben wurden. ("Die neue Bastler-Schaltung", Heft 1/1966, Hrsg. HFO oder Katalog "Halbleiter-Bauelemente", HFO 1965).
Anfangs klassifizierte man nur in wenige Gruppen mit LA...., z.B. LA25, LA50, LA100, LA1, LA4, LA30, LA40, später konnte man aus der Bezeichnung mit dem vorangestellten "L" die serienmäßige Typenreihe erkennen, aus der diese Halbleiter ausgewählt wurden, und der zweite Buchstabe deutete auf den Einsatzzweck und die Bauform hin,  z.B. LC815, LC824, LD830, LD835, LF871, LF880. Einige davon sind auch im RM angelegt. Schaltkreise erhielten einen anderen Buchstaben vorangesetzt, aus dem D100D wurde so ein R100D. (siehe z.B. hier.)

Der weitaus größere Teil dieser "Halbleiter mit größerem Toleranzbereich" wurde aber nicht gestempelt sonder einfach "getütet" in Bastlerbeuteln, vereinzelt noch mit Farbmarkierung versehen.

    In den 60er-Jahren kam der Unternehmer Moritz Hädrich, Inhaber der Firma MHS in Saalfeld auf die Idee, Transistoren, die in den Halbleiterwerken nach ihrer Prüfung nicht die erforderlichen Parameter aufwiesen, als „Bastlerware“ vor der Verschrottung zu retten und für die zahlreichen Radio-Amateure abgepackt in den Handel zu bringen. Die Idee der Halbleiter - Bastlerbeutel war geboren. Der „verwertbare Ausschuss“ konnte den sehnsüchtig auf moderne Halbleiter wartenden Amateuren und Bastlern übergeben werden. Eine ungeahnte Bastlerwelle mit den preiswerten Bauelementen setzte ein und jede Menge Literatur mit Bastelvorschlägen erschien! Deren Qualität entsprach allerdings nicht immer den Wünschen der "Bastler", was diese allerdings meistens erst feststellten, wenn die Schaltung nicht funktionierte oder die Transistoren den "Hitzetod" gestorben waren. (Das war in den 20er-Jahren nicht anders - nur mit Röhren!)

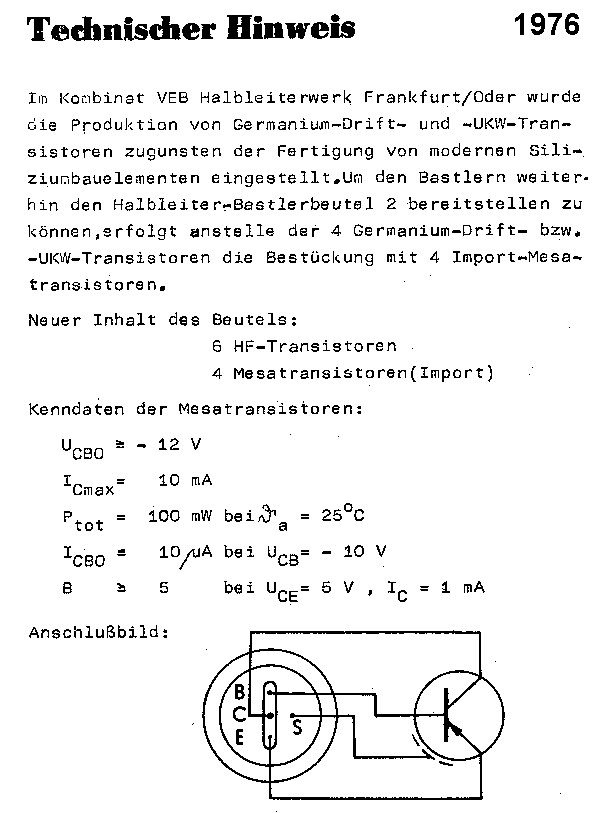

Insgesamt erschienen 10 verschiedene Bastlerbeutel mit diskreten Bauelementen über einen Zeitraum von etwa 20 Jahren. Dadurch änderte sich natürlich auch der Inhalt, da ja z.B. Transistoren aus den ersten Beuteln um 1960 andere Bauformen, Parameter und Bezeichnungen hatten als die in 70er-Jahren hergestellten Typen. Gelegentlich half man auch mit Importtransistoren nach, von denen einige nicht immer die gewünschten industriellen Parameter erreichten oder weil in der DDR die Produktion von UKW-Transistoren auf Ge-Basis eingestellt wurde. Auch das Layout der Hefte änderte sich.



Folgende 11 Beutel sind bekannt, deren "Füllung" mit diskreten Halbleiter-Bauelementen aber unterschiedlich sein kann:



Halbleiter-Bastlerbeutel        RFT - electronic



Nr.	Transistoren		Techn. Hinweise	Anwendung
	Anzahl	Typ / aus Baureihe
1	11       3	OC815 - OC821 GC115 - GC123 GC100, GC101   GC301	Ge-pnp-Typ   P=50 - 120 mW   P=400 mW	NF-Verstärker, Prüfgeräte, Elektronik-Schaltungen (7,50 M)
2	6       4	OC870; GF100 - GF105   GF122; GF130 - GF132  Import SU	Ge-pnp-Typ   HF-Transistor   HF-/UKW-Drift-Transistor	Empfängerschaltungen LW-KW,   AM/ FM- ZF-Verstärker UKW-Empfänger (10,00 M)
3	2     2   1	OC830 - OC833 GD100 - GD130   OC835 - OC837 GD150 - GD180   GD240 - GD244	Ge-pnp-Typ 1 W   5,3 W     10 W	NF-Verstärker stabilisierte Netzteile Elektronikschaltungen (7,10 M)
4	4     4     4	OY100 - OY105 GY099 - GY105   OY110 - OY115 GY109 - GY115   SY200 - SY210	0,1 A, Ge-Gleichr.     1 A, Ge-Gleichr.   1 A, Si-Gleichr.	Stromversorgung   (8,00 M)
4/5	4	GY120 - GY125	10 A, Ge-Gleichr.	Stromversorgung für höhere Ströme  (15,00 M)
5	4	SY160/SY166	10 A, Si-Gleichr.	Stromversorgung für höhere Ströme  (15,00 M)
6	20	SC206, SC207 SF215, SF216 SS200, SS202	Si-Miniplast-Transistoren	NF-, HF- und Elektronik-Anwendungen  (9,90 M)
7	6     6	SF131 - SF137 SS106 - SS109   SF021 - SF129 SS120 - SS126	300 mW  Metallgehäuse   600 mW Metallgehäuse	NF-, HF- und Elektronik-Anwendungen (10,30 M)
8	4   1   1   1   1	D100   D110   D120   D130   D140	IS1 (ohne Kennz.)   IS2 (weiß)   IS3 (gelb)   IS4 (braun)   IS5 (blau)	4 NAND-Gatter mit  je 2 Eingängen 3 NAND-Gatter mit je 3 Eingängen 2 NAND-Gatter mit je 4 Eingängen 1 NAND-Gatter mit  8 Eingängen 2 Leistungs-NAND-Gatter mit je 4 Eing.         (34,90 M)
9	5   5   2	SF240-SF245   SF225   SF129	Si-Transistoren	geregelte ZF/HF-Verst.   ungeregelte ZF/HF-Verst.   für höhere Spannungen >100 V       (7,55 M)
10*	6	SU161-SU165	Si-Leistungs-Transistoren	Steuern, Regeln (Transverter, Ladegeräte, Netzteile)

 In der Anlage ist diese Übersicht mit je einer Abbildung des Beutels bzw. des Begleitheftes zu sehen. Teilweise liegen diese Beutel noch im zugeschweißten Originalzustand vor.

Wolfgang Eckardt



Nachtrag:

* Für den "Bastlerbeutel 10" erschien später eine verbesserte Auflage als  "Bastlerbeutel 15",  in dem  5 Stück der leistungsfähigeren  Si-Leistungstransistoren aus der Reihe SU169 (TO3-Gehäuse) enthalten waren.



Es waren noch weitere Produkte im Handel, die die Bezeichnung "Bastlerbeutel" trugen, doch waren diese bis auf eine Ausnahme (Nr. 15) keine Zusammenstellungen diskreter Halbleiterbauelemente sondern trugen mehr den Charakter von "Bausätzen" mit konkreter Zielstellung für Bauobjekte. So gab es komplette Bausätze (Bastlerbeutel) für Lichtschranken, Zeitgeber,  Ziffernanzeigen, Hall-Generatoren, OP-Verstärker u.a., die auschließlich auf der Basis von "Integrierten Schaltkreisen" bzw. "Mikroelektronik" ausgelegt waren. Die Hefte trugen daher auch auf dem vorderen Umschlag oben die Bezeichnung "Mikro-Elektronik" und nicht mehr "Halbleiter".



Im vorstehenden Beitrag sollte es ausschließlich um die Bastlerbeutel mit diskreten Bauelementen der Halbleitertechnik gehen, wobei eigentlich die Nr. 8 schon eine Ausnahme ist.

W.E.



• Bastlerbeutel DDR (179 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Wie der jetzt aufgefundene Beipackzettel belegt, gab es die Bastlertransistoren und -dioden - also den verwertbaren Ausschuss - nicht nur in Bastlerbeuteln sondern in den 1960er-Jahren auch fast "säckeweise" nach Sortimenten unterteilt aus dem Halbleiterwerk Frankfurt /O.  - 150 auf einen Streich .....

Der vorgefundene Plastikbeutel enthielt noch ein paar Restexemplare - und diesen Beipackzettel.

W.E.
