Röhrenschaltung, NF-Vorstufe, Funktion?

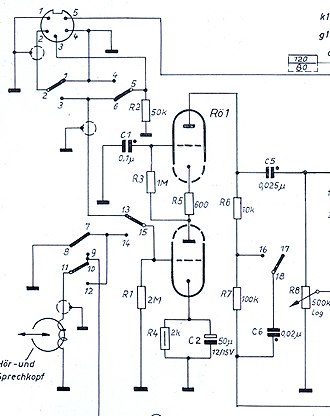

Liebe Sammlerfreunde, folgende Schaltung wurde z.B. von Uher in den 50er Jahren bei
Tonbandgeräten in der Vorstufe benutzt. Weiß jemand, was die obere Röhre in der Anodenleitung der unteren Röhre bezweckt? Vielen Dank und beste Grüße, Heiko zur Mühlen Anlagen:

• Vorverstärkerstufe (31 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

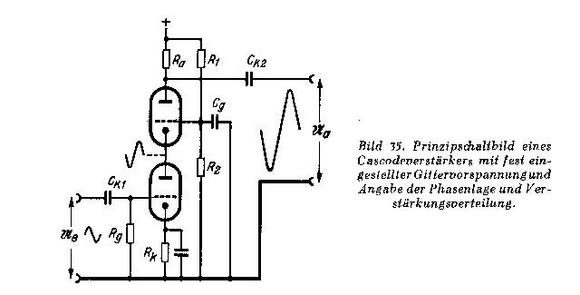

In seinem Buch "Niederfrequenzverstärker-Praktikum" (Franzis-Verlag) habe ich diese Erläuterungen gefunden.

Einen unwesentlichen Unterschied gibt es in der Erzeugung der Gittervorspannung der oberen Triode. Bei Diciol ist ein fester Spannungsteiler abgebildet, während in Ihrer Schaltung (wie bei der unteren Triode) eine autom. -Ug1 mit Hilfe eines Katodenwiderstandes erfolgt.

Anlagen:

• Cascode Schaltung (63 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Holtmann, herzlichen Dank, dass Sie sich die Mühe gemacht haben, darüber etwas in der Literatur zu finden. Jetzt kann man die Schaltung verstehen. Viele Grüße und nochmals herzlichen Dank, Heiko zur Mühlen

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Danke für die schöne Erklärung.
Sorry, ich bringe den deutschen Ausdruck Ausdruck für "Cascode circuit" noch hinein für diese "normale" Kaskadenschaltung - mit der gleichzeitigen Verwunderung, warum ein Autor in einem deutschen Buch das auf englisch schreibt. Möglicherweise hatte er es einfach aus einem englischsprachigen Werk so übernommen ... Gut, wir kennen die Darlington-Schaltung, die wenigstens einen Eigennamen hat (nur um diesen Begriff auch noch dazu zu bringen ... ;-)

Wenn nun jemand nach der Kaskaden-Schaltung frägt, kann er über SEARCH diese Erklärung erhalten, sonst nicht. Hoffentlich kommen hier noch weitere Varianten zur Sprache. Dann haben wir alles beisammen statt verstreut.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Auch Otto Liemann (Fernsehtechnik ohne Ballast, Franzis Verlag) schreibt von einem Kaskoden-Verstärker.
Die Verbindung zweier Trioden, eine in Kathodenbasis- und die andere in Gitterbasisschaltung kenne ich auch unter dieser Bezeichnung, wobei Kaskaden-Schaltung sicher genauso richtig ist.
Diese Schaltung verbindet den hohen Eingangswiderstand einer  Kathodenbasisschaltung, das geringe Rauschen einer Triode und einer großen Verstärkung wie bei einer Pentode mit gleicher Steilheit.
Meist wird diese Schaltung aber in Eingangsstufen von Fernsehtunern verwendet.

MfG. WB

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Bauer, auch Ihnen herzlichen Dank. Das von Ihnen angesprochene Buch habe ich auch und habe auch gleich nachgesehen. Bevor ich meine Frage im RMorg stellte, hatte ich in allen möglichen anderen Büchern gesucht, aber nichts gefunden. Auf das Buch von Ing. Limann war ich nicht gekommen. Interessant, dass man diese Kaskoden-Schaltung gelegentlich auch in NF-Vorstufen benutzt hat (z.B. Uher). Als die Pentode EF86
erschien, wurden auch bei Uher die Kaskodenschaltungen mit der ECC83 durch die rauscharme Pentode EF86 ersetzt. Nochmals vielen Dank für die Beantwortung und schöne Grüße,
Heiko zur Mühlen

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Erb,

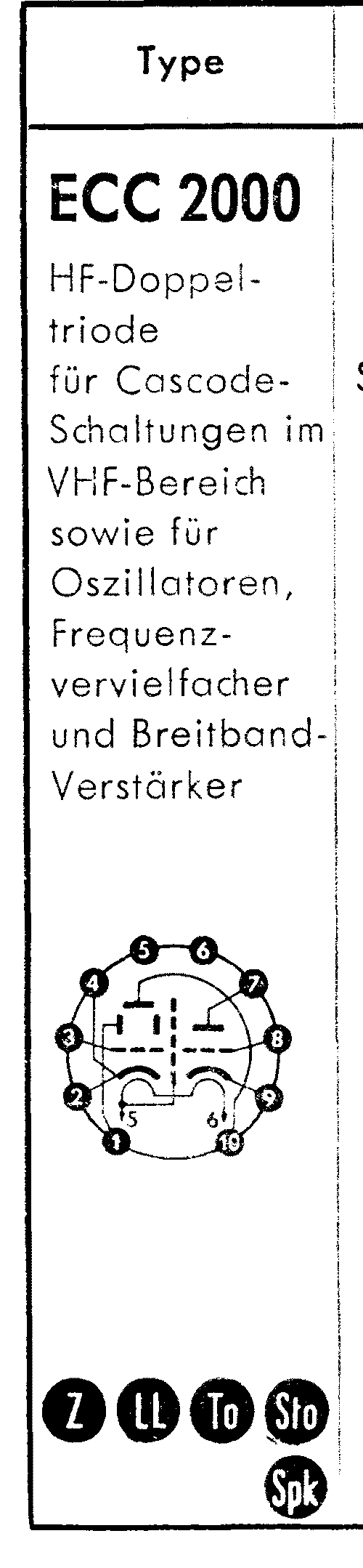

Telefunken nennt in seinem Röhrenhandbuch die Schaltung:

Cascode-Schaltung

siehe untenstehende Anlage

MfG. WB

Anlagen:

• Cascode-Schaltung (19 KB)
