• Country
• Germany

• Manufacturer / Brand
• AEG (Radios) Allg.Elektricitäts-Ges.

• Year
• 1939/1940

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 188

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EF12 EF12 AH1 AF7 AL4 AZ1

• Main principle
• Audio-Amplification

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Power out
• 2.5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Magnetophon K4 - AEG Radios Allg.Elektricitäts-

• Shape
• Tablemodel, with any shape - general.

• Notes

•

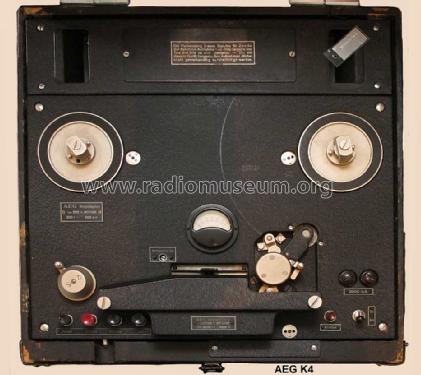

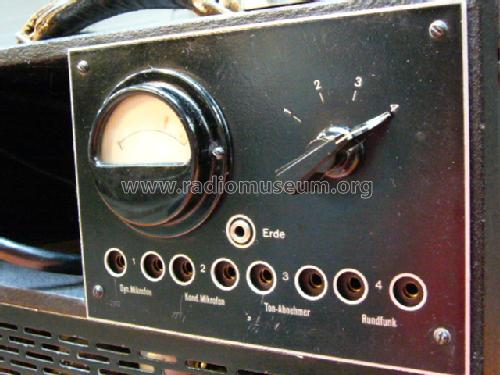

  AEG Magnetophon K4

  Frequenzgang: 50 ... 6.500 Hz bei 77 cm/s mit 20 Minuten Laufdauer einer Filmspule.

  Dynamik: 38 dB. Gleichstrom-Vormagnetisierung des Sprechkopfes.
  Ab 1940/41 wurden Magnetphon K4 Geräte auf HF-Vormagnetisierung umgebaut, dann erzielbare Dynamik ≥ 50 dB.

  Leistungsaufnahme: ca. 300 Watt.

  Laufwerksteuerung durch Tastenaggregat.

  Laufwerk mit Dreimotorenantrieb.
  Auswechselbarer Kopfträger mit drei feststehenden Magnetköpfen: Löschkopf, Sprechkopf & Hörkopf. Deutsche Schichtlage (Magnetschicht aussen).

  In der Kofferausführung bestehend aus drei Koffer, lieferbar jedoch auch für Schrank- oder Tischeinbau.



• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• -- Original prospect or advert

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
