• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1941/1942

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 119857

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECH3 EF9 EBF2 EL3 EM4 AZ1 or 1883

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110;125; 150; 220; 240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch

• Material
• Wooden case

• from Radiomuseum.org

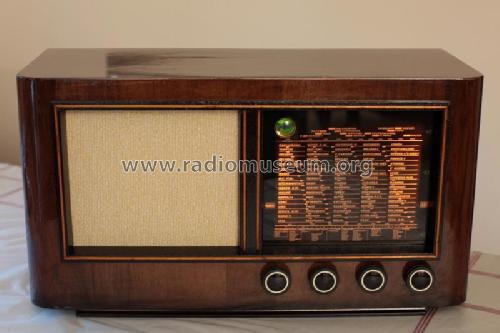

• Model: Nocturne W846E [Holz] - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel, low profile (big size).

• Notes
• Möglicherweise ein «Besatzungsradio», das von einer französischen Firma unter der Marke Blaupunkt (Point Bleu) gebaut werden musste (Vermutung JR). Dafür spricht auch der hohe Anteil französischer Bauteile, wie z.B. Potentiometer, Lautsprecher, Kondensatoren. 2 Skalenbirnchen 7 V/0,3 A, mit Bajonettsockel bzw. - fassung.

• Source of data
• -- Collector info (Sammler)

• Author
• Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
