- Country
- Germany
- Manufacturer / Brand
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Year
- 1953/1954
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 19955
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern
Lange
Lange
Lange
Werbung
Q: Blaupunkt Prospekt 1954

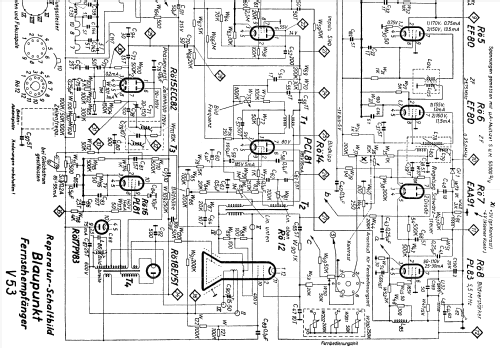

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 18
- Valves / Tubes
- PCC84 ECC81 EF80 EF80 EF80 EF80 EAA91 PL83 EF80 PABC80 PL82 ECL80 PCL81 ECC82 PL81 PY83 EY51 Bmv35/2 or MW36-24
- Number of Transistors
- Main principle
- Superheterodyne (common); ZF/IF 25500/5500 kHz; 2 AF stage(s)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- AC/DC-set / 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Power out
- 4 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: V53 - Blaupunkt Ideal, Berlin,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 565 x 455 x 555 mm / 22.2 x 17.9 x 21.9 inch
- Notes
-
Blaupunkt V53 ist technisch weitgehend baugleich zu Modell F2054. Kanalwähler mit "Spulenfahrstuhl" für VHF Bereiche I und III nach CCIR-Norm. Anschluss für ein Fernsteuergerät kann nachgerüstet werden.
Im Handbuch des Rundfunk- und Fernsehgroßhandels 1953/54 fälschlicherweise als V52 bezeichnet.
Preis 1954: 798,-DM
- Net weight (2.2 lb = 1 kg)
- 23 kg / 50 lb 10.6 oz (50.661 lb)
- Price in first year of sale
- 1,090.00 DM
- External source of data
- Erb
- Source of data
- Kat.d.Rundf.GrossH.1953/54
- Circuit diagram reference
- Lange Schaltungen der Funkindustrie, Buch 2
- Mentioned in

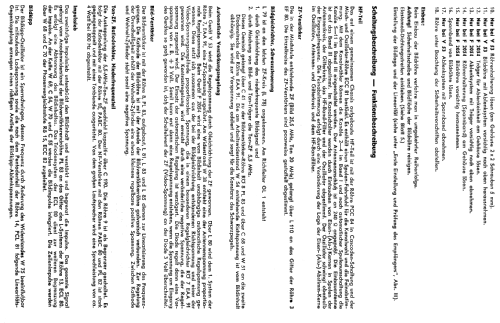

- -- Original-techn. papers.
- Literature/Schematics (1)
- Rundfunk- und Fernseh-Katalog 1953/54 (S.115 (Franzis))
