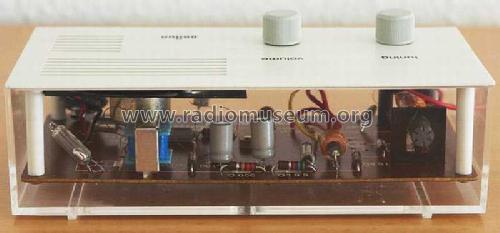

Lectron Bastelsatz Rundfunkempfänger 8090

• Country
• Germany

• Manufacturer / Brand
• Braun; Frankfurt

• Year
• 1968–1972

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 82417

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 3

• Semiconductors
• AF126 AC173 AC173 AA119

• Main principle
• TRF with diode detector; 2 AF stage(s); Reflex

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• Dry Batteries / 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch

• Power out
• 0.3 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Lectron Bastelsatz Rundfunkempfänger 8090 - Braun; Frankfurt

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 162 x 81 x 46 mm / 6.4 x 3.2 x 1.8 inch

• Notes

• Der einzubauende Quecksilberschalter schaltet das Gerät ein (liegend) und wieder aus (stehend).

  Die Schaltung entspricht dem Experiment 50 der "Experimentieranleitung für das Grundsystem und die Ausbausysteme 1 und 2" der Lectron Systeme 8000 / 8300; diese Schaltung war als Anwendungsbeispiel im ersten Egger-Prospekt von 1966 zu sehen.

• Net weight (2.2 lb = 1 kg)
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Price in first year of sale
• 48.00 DM

• Literature/Schematics (1)
• - - Manufacturers Literature

• Author
• Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
