• Country
• Germany

• Manufacturer / Brand
• Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)

• Year
• 1962/1963

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 215845

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• ECC85 EF89 ECH81 EBF89 EM84 EBF89 ECC83 ECC83 EL84 EL84

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif. OAA646

• Main principle
• Superhet with RF-stage; ZF/IF 478/10700 kHz

• Tuned circuits
• 11 AM circuit(s)     14 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 120; 220 Volt

• Loudspeaker
• 4 Loudspeakers

• Power out
• 8 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

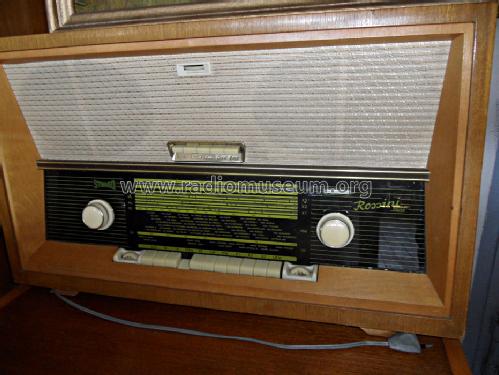

• Model: Rossini Stereo 6002 [Gehäuse eckig, OIRT] - Elektroakustik Hartmannsdorf,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 730 x 425 x 315 mm / 28.7 x 16.7 x 12.4 inch

• Notes
• 4 Lautsprecher, 2 Stück oval 6 W Breitband, 2 x 1,5 W Hochton.
  Stereowiedergabe nur NF-Teil z.B. Plattenspieler, Tonbandgerät (noch kein Stereodekoder).
  Anschluss externer LS-Boxen möglich, 5-Tasten- Klangmischregister.
  Nachhalleinrichtung nachrüstbar.
  Der Exportempfänger für Osteuropa hat das OIRT-Band von 66...72 MHz sowie 3 Kurzwellenbereiche, beginnend beim 125-m- Band bis zum 13-m-Band.
  Siehe auch Rossini Stereo 6002 mit UKW CCIR-Band.

• Net weight (2.2 lb = 1 kg)
• 19.5 kg / 42 lb 15.2 oz (42.952 lb)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
