• Country
• Germany

• Manufacturer / Brand
• Franzis Verlag, München

• Year
• 2009

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 233420

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• 6J1

• Number of Transistors
• 2

• Semiconductors
• BC547 BC547 LM386

• Main principle
• TRF with regeneration

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Short Wave (SW only)

• Power type and voltage
• Dry Batteries / 4x 1.5 & 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5.5 cm = 2.2 inch

• Power out
• 0.325 W (max.)

• Material
• Special material, described in the notes.

• from Radiomuseum.org

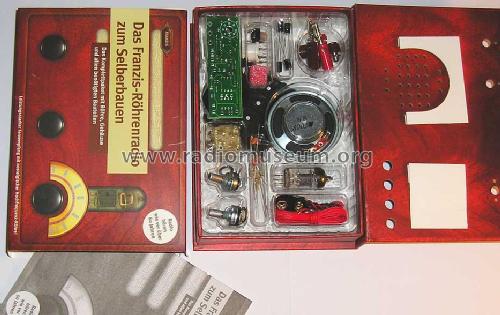

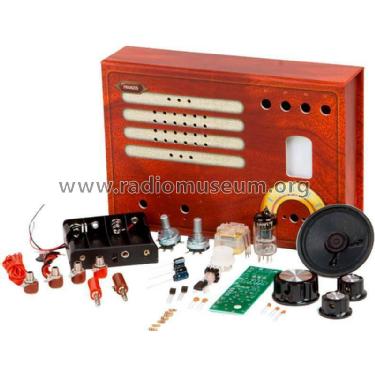

• Model: Franzis-Röhrenradio zum Selberbauen - Franzis Verlag, München

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 190 x 130 x 45 mm / 7.5 x 5.1 x 1.8 inch

• Notes

• Das Gerät besteht aus einem stabilen, im Stil eines 50er-Jahre-Radios bedruckten Pappgehäuse. Löcher und Durchbrüche sind vorgestanzt, ein Magnetverschluß ermöglicht den Batteriewechsel. Als Batterien kommen vier Mignonzellen (6 V) für die Heizung und ein 9-Volt Block für die Anodenspannung (in Reihe zur Heizbatterie: Anodenspannung ca. 15 V) zum Einsatz. Die Senderwahl erfolgt über einen Dreko, hinzu kommt ein Potentiometer für die Rückkopplung. Ein Lautstärkeregler vervollständigt die Bedienelemente.

  1 Röhre 6J1 (entspricht EF85), Endstufe mit 1 IC.

• Net weight (2.2 lb = 1 kg)
• 0.325 kg / 0 lb 11.5 oz (0.716 lb)

• Price in first year of sale
• 49.90 €

• Mentioned in
• ELO-Magazin (elo-web.de)

• Author
• Model page created by Siegfried Schubert. See "Data change" for further contributors.

• Other Models

• Here you find 22 models, 22 with images and 12 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Franzis Verlag, München
