Bildröhren-Meß-Regenerator BMR90

Müter, Ulrich; Oer-Erkenschwick

Data
Forum
Pictures
Collections

  • Year
  • 1995 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 125377

Click on the schematic thumbnail to request the schematic as a free document.

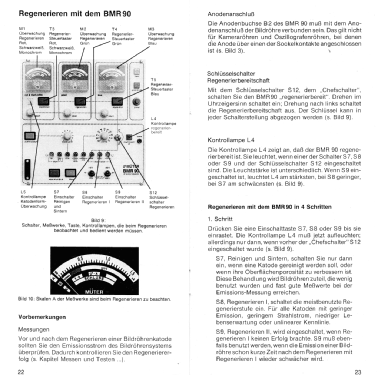

 Technical Specifications

  • Number of Transistors
  • 1
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Bildröhren-Meß-Regenerator BMR90 - Müter, Ulrich; Oer-
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 420 x 120 x 320 mm / 16.5 x 4.7 x 12.6 inch
  • Notes
  • Anzeige von Schlüssen Rot, Grün, Blau F - K und G 1 - K sowie G 1 - G 2, Anzeige Aussetzfehler, Schlussreparatur, Regenerieren in 3 Stufen, Messen von Emission, Lebenserwartung, Strahlstrom, Fokus und Kennlinien, Regenerieren der Systeme auch einzeln.
  • Net weight (2.2 lb = 1 kg)
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Price in first year of sale
  • 1,365.00 DM
  • Author
  • Model page created by Karlheinz Fischer. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Bildröhren-Meß-Regenerator is part of the collections of the following members.

 Forum

Forum contributions about this model: Müter, Ulrich; Oer-: Bildröhren-Meß-Regenerator BMR90

Threads: 3 | Posts: 8

Im Inneren des BMR90 sind insgesamt drei Leuchtmittel mit Sockel E14 vorhanden.

Zwei der Fassungen sind unterhalb der Frontplatte montiert und elektrisch parallelgeschaltet. Darin finde ich Leuchtmittel Osram Nr. 6524, Klarglas-Kolben, Leistung gemäss Osram Datenblatt 10 Watt/ 6 Watt (was immer diese Leistungsangabe bedeuten soll...).

Die dritte Fassung ist an einer Seitenwand montiert und enthält ein Leuchtmittel Marke "Südlicht", matter Kolben, 230 Volt/ 25 Watt.

Im Schema sind keine Glühlampen eingezeichnet, nur Glimmlampen. Eine der Glimmlampen stellt die Beleuchtung im Ein-/Aus-Schalter dar. Die beiden anderen Glimmlampen-Symbole dürften die og. E14-Leuchtmittel sein.

Meine Frage: Dass die beiden parallelgeschalteten Leuchtmittel 10 Watt bzw. 6 Watt haben, das einzeln verdrahtete jedoch 25 Watt hat - wurde da mal etwas Falsches als Ersatz hereingetan (und was wäre dann wo das Richtige) oder ist das ab Werk so und muss so sein?




Nicolin Salis, 18.Aug.22

Weitere Posts (2) zu diesem Thema.

Ich bin am Reparieren eines Müter BMR90, S/N41337. Dabei fällt mir die Platine auf: Was sind das für seltsame rostbraune Verfärbungen um die Lötaugen der Schadow-Druckschalter herum bzw. wie kommt so etwas zustande? Vorausgesetzt, dass das Gerät funktioniert: Kann man das einfach ignorieren oder muss man etwas unternehmen (was?)

Attachments

Nicolin Salis, 16.Aug.22

Weitere Posts (2) zu diesem Thema.

Da ich jetzt ein zweites BMR90 bekommen habe stelle ich fest, das es eine Neue und eine Alte Ausführung gab.

aufgefallen dadurch: der repair short hat beim BMR90 (NEU) einen 2. Taster; beim BMR90 1 Taster.

Nehme an es sollte demnach NEU angelegt werden?



Ausser dem hab ich festgestellt, das beim existierenden Model einige Bilder ( alte Ausführung) falsch und auch ein BMR80 hochgeladen wurden.



alte  Ausf.





neue Ausf.





mfG

K.H.F

Attachments

Karlheinz Fischer, 27.Jun.17

Weitere Posts (4) zu diesem Thema.
