Barcarole 750A-30

• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1937/1938

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 7316

• • Brand: Deutsche Philips-Ges.

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EK2 EF5 EBC3 EBL1 EM1 AZ1

• Main principle
• Superheterodyne (common); ZF/IF 128 kHz; 2 AF stage(s)

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch

• Power out
• 4.5 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

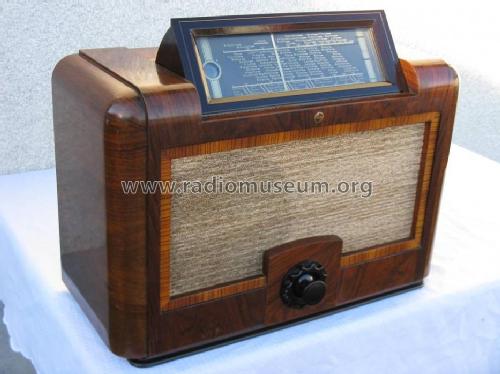

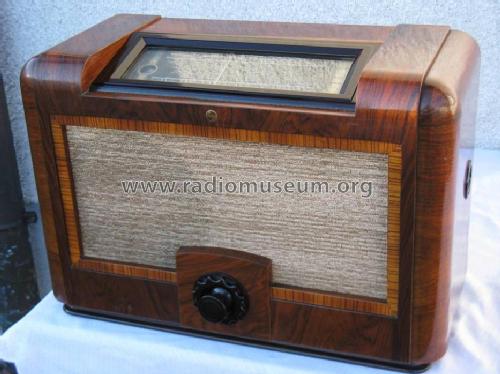

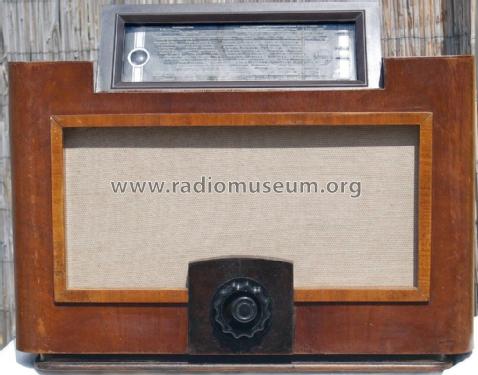

• Model: Barcarole 750A-30 - Philips Radios - Deutschland

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 540 x 355 x 275 mm / 21.3 x 14 x 10.8 inch

• Notes

• Philips stellte 1937 in verschiedenen Ländern das Modell 750A vor. Zum Teil sind diese mit Röhren der A-Serie bestückt, zum Teil mit E-Röhren, wie dieses Philips-Modell Barcarole 750A für Deutschland, bestückt mit der EF5 als ZF-Röhre.

  In einem Band des Fachbuchverlag Leipzig der Lange Schaltungen gibt es in der 4. Auflage die Seite 89 Philips 750A-30 - mit der ZF-Röhre EF9. Dies ist eine Verwechslung mit der Schaltung vom Modell Philips 754-30 als Nachfolger.

• Net weight (2.2 lb = 1 kg)
• 14.5 kg / 31 lb 15 oz (31.938 lb)

• Price in first year of sale
• 480.00 öS

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + Schenk

• Literature/Schematics (1)

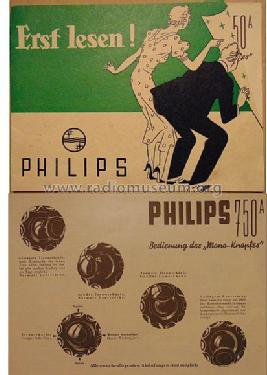

• -- Original-techn. papers.
