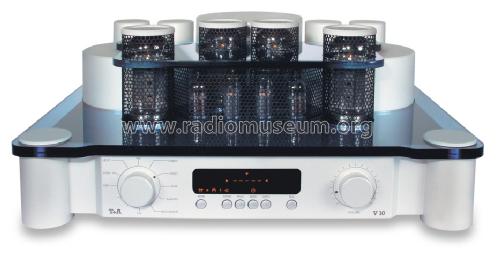

V10 Röhrenvollverstärker 509-2

T+A Elektroakustik; Herford

Data
Forum
Pictures
Collections

  • Year
  • 2003
perfect model
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 204618

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Main principle
  • Audio-Amplification; Hi-Fi-High End products
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 230 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 160 W (unknown quality)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: V10 Röhrenvollverstärker [509-2] - T+A Elektroakustik; Herford
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 443 x 185 x 390 mm / 17.4 x 7.3 x 15.4 inch
  • Notes

  • Wikipedia (Oktober 2011): "Im Jahre 2003 wurde zum 25. Unternehmensjubiläum die V-Serie vorgestellt. Die Geräte dieser Serie setzen klassische Elektronenröhren in modernen, innovativen Schaltungsdesigns ein. Der Röhrenverstärker V10 erhielt dafür unter anderem 2004 den EISA Award als bestes High-End-Audiogerät des Jahres." Dafür wurden spezielle EL509 mit neuem Sockel und ohne Obenanschluss entwickelt (EL509-2 von Svetlana und EL509S von JJ), die aber zu viele Probleme bereiteten (bei beiden Herstellern), so dass sich die Firma entschloss, mit einer Neuauflage V10-2 auf die "gewöhnliche" EL509 (als NOS) zu gehen, die natürlich in der (Musik-) Qualität nicht nachsteht.

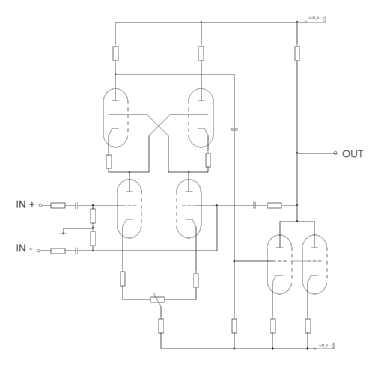

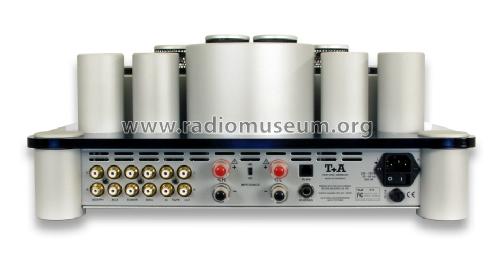

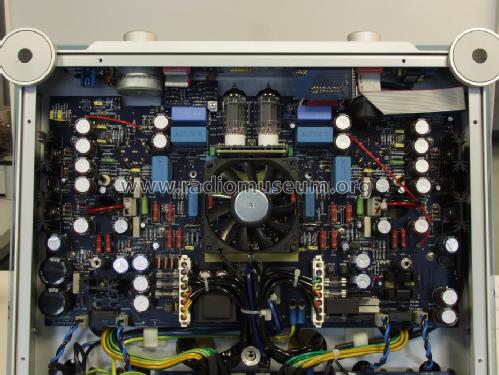

    Die Lösung liegt in speziellen Hochleistungs-Röhren und Schaltungskonzept, das die Firma SPPP (Single Primary Push Pull) nennt. Es eliminiert die Symmetrieprobleme in den Ausgangsübertragern herkömmlicher Röhrenverstärker. 2 x 110 Watt RMS (2 x 80 Watt Musikleistung) an 4 bzw. 8 Ohm (umschaltbar). Bandbreite 8 Hz - 100 kHz (-3dB). Klirrfaktor und Intermodulation <0.07 % bei 1 Watt, < 0.5 % bei Vollaussteuerung. 5 Hochpegeleingänge über Goldkontaktrelais geschaltet. Spezielle T+A-Breitband-Ringkernübertrager. Fernbedienung F10, Steuerschnittstelle RLink.

    Wir führen aus folgendem Grund zwei Modelle V10 (plus das V10-2): Die Svetlana Röhre 509-II (= 509-2) und die Röhre 509S von JJ haben unterschiedliche Kennlinien. Die 509S braucht im V10 eine deutlich größere negative Gittervorspannung als die Svetlana 509-II (etwa -70V bei der 509S gegenüber ca 45 V bei der 509-II). Aus diesem Grunde gab es beim Übergang von der 509-II zur 509S eine Änderung in der Dimensionierung der Gittervorspannungserzeugung beim V10 um diese höhere Spannung zu ermöglichen (inklusive anderer Netztrafo). Ein Austauch 509-II gegen 509S ist beim V10 aus diesem Grunde nicht so einfach möglich.

  • Net weight (2.2 lb = 1 kg)
  • 25 kg / 55 lb 1.1 oz (55.066 lb)
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.
