Stereo Integrated DC Amplifier SU-V2

Technics (brand)

Données
Forum
Images
Collections

  • Année
  • 1980
  • Catégorie
  • Amplificateur BF ou mélangeur BF
  • Radiomuseum.org ID
  • 154543

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • Semi-conducteurs présents
  • Semi-conducteurs
  • Principe général
  • Amplification audio
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA)
  • Haut-parleur
  • - Ce modèle nécessite des HP externes
  • Puissance de sortie
  • 80 W (qualité inconnue)
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Stereo Integrated DC Amplifier SU-V2 - Technics brand
  • Forme
  • Appareil d'étagère
  • Remarques
  • Stereo Integrated DC Amplifier with 40 watts RMS per channel into 8 ohms.
    Class of Operation: NEW A.
  • Poids net
  • 6.628 kg / 14 lb 9.6 oz (14.599 lb)
  • Prix de mise sur le marché
  • 210.00 $
  • Auteur
  • Modèle crée par Franz Scharner. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

 Forum

Contributions du forum pour ce modèle: Technics brand: Stereo Integrated DC Amplifier SU-V2

Discussions: 1 | Publications: 1

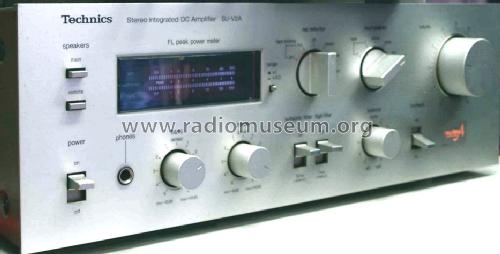

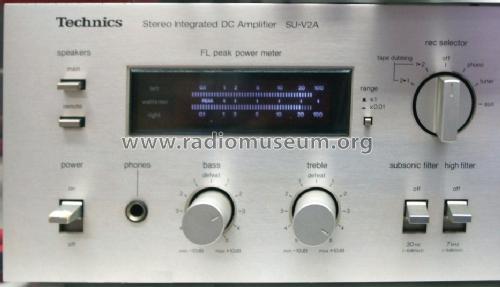

Die derzeit hochgeladenen Bilder zeigen das Modell SU-V2A, vom dem ich gerade eines zur Reparatur habe.

Ein Schema konnte bisher nur für den SU-V2 bei eserviceinfo.com gefunden werden.

Unterschiedlich ist u.A. der VFD Treiber:
- SU-V2   => 1 x AN6870 laut Schema
- SU-V2A => 2 x BA663   vorgefunden

Laut unbelegten Quellen in einigen Foren soll es auch noch weitere Unterschiede geben, z.B. Leistung, Klirrfaktor und auch den Produktionszeitraum.
Anscheinend wurde dies im April 2010 schon einmal bei einem Änderungsvorschlag diskutiert und verworfen. Deshalb hier nur der Hinweis und vorläufig kein Änderungsvorschlag.

Edit 11.12.11:

- Im Netz gibt es Bilder aus Technics Katalog mit einem Modell SU-V2 ohne VFD-Anzeige,
 dafür mit einem Drehschalter anstelle der Druckschalter für die Lautsprechergruppen.

- Des Weiteren existiert ein Modell SU-V2X das mit den vorerwähnten nichts mehr gemein hat.

Marc Gianella, 10.Dec.11
