TED-Bildplatten-Abspielgerät TP1005

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1973–1977

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 72687

• Picture

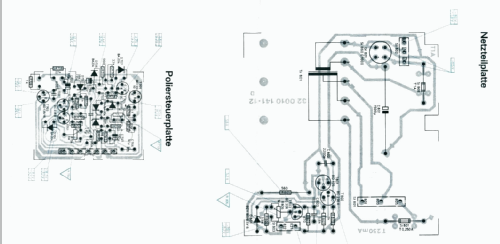

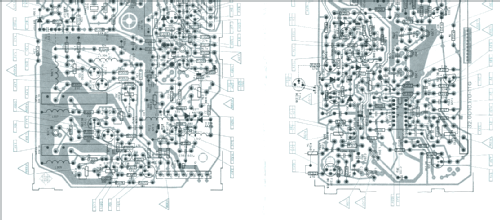

• Schematics

Previous Next

Previous Next

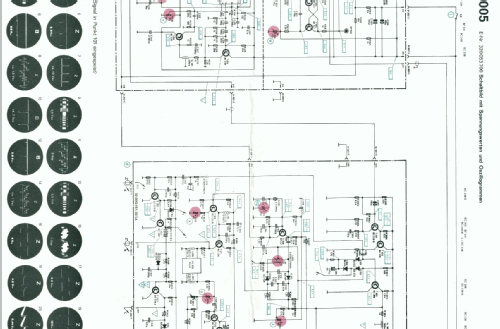

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 75

• Semiconductors

• Wave bands
• - without

• Details
• Other Combination - see Notes

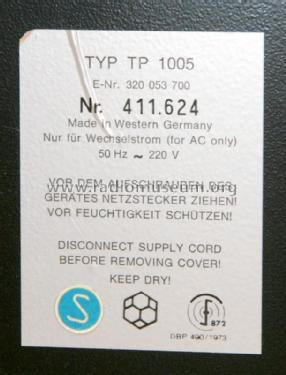

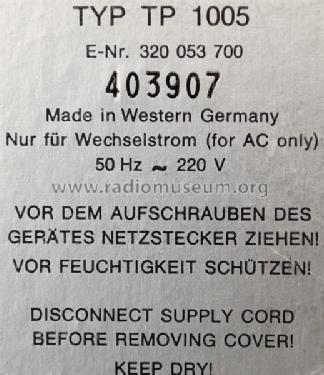

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: TED-Bildplatten-Abspielgerät TP1005 - Telefunken Deutschland TFK,

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 460 x 140 x 310 mm / 18.1 x 5.5 x 12.2 inch

• Notes

• ICs: 4.

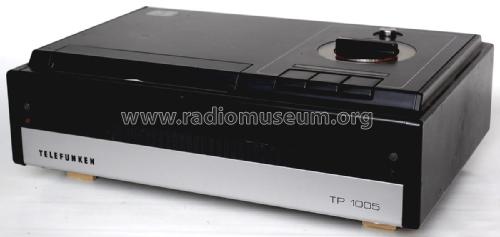

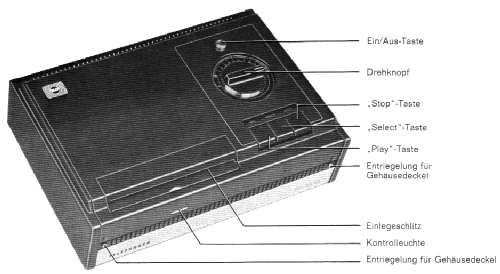

  Telefunken TED-Bildplattenspieler TP1005.
  Bildplattenspieler für flexible Vinyl-Medien mit 210 mm Durchmesser; Laufzeit einer Platte 10 Minuten. Ausgang: UHF-Kanal 36···39 einstellbar. Frequenzumfang: Luminanz 2,7 MHz (-26 dB). Chrominanz 500 kHz, Audio 40···12500 Hz.

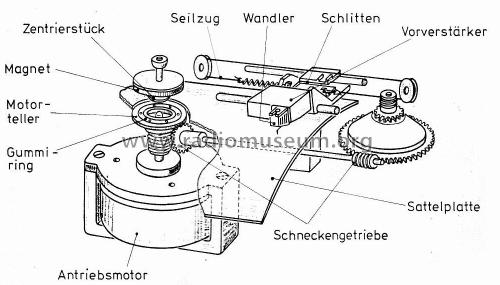

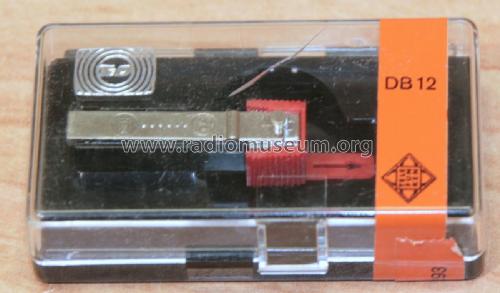

  Abtastsystem: Mechanische Abtastung der spiralförmigen Rille mit Hilfe einer Diamantnadel
  Bild-Aufzeichnungsverfahren: PAL
  Zählwerk: Minutenskala zum Ablesen und Einstellen der aktuellen Spielzeit

  Das TED-Format ist ein Kuriosum, das aber den Trend zum Heimkino mehr oder weniger begründet.
