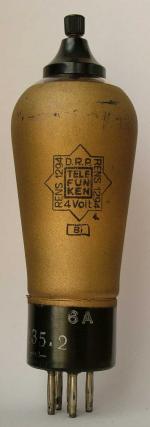

RENS1294

Information - Aide
ID = 743

Pays:
Allemagne
Fabricant: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Type:  Vacuum Pentode   RF/IF-Stage   Commande
Identique à RENS1294 = NVS43 = WE24 = LAS324 = 1294_TKD = 5-447 = HP4106 = E447 = H4129D = RS4347
Similaires
Remplaçants avec petites différences :
  DH204 ; S434N ; T4700 ; TM-C3G-PV ; VH2 ; W519
Autre qualité (reste identique) :
  KL70701S
Autres caractéristiques électriques :
  AF2
Différent chauffage :
  RENS1894
Différent culot :
  NVS43_B5+1
Première série 1933 Tube leaflet collection E.Erb Analysis by original leaflets
Première source

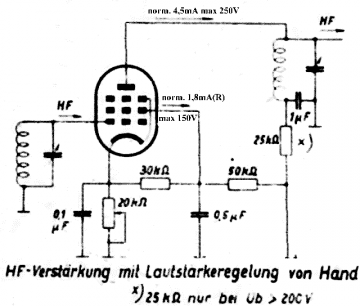

1933 : -- Schematic
29.Oct.1933 : Funkschau
Prédécesseurs RENS1274   RENS1214
Successeurs 1935   AF3
Culot Europe 5-Pin , B5 (Eu O, F, O5A) 1928 (Codex=Fco) Connexion au sommet par vis.
Utilisé par Radio/TV-reception etc.
Chauffage Vf 4 Volt / If 1.1 Ampère / Indirect / Specified voltage AC/DC
Description

Nach Angaben der Telefunken Fertigungsliste wurde die Schirmgitter- Regeltetrode RENS1214 (die Regelversion der RENS1204) ab 1931 produziert, in einer Stückzahl von 838 462 bis 1945.

Als Nachfolgetype wurde ab 1932 die Schirmgittertetrode RENS1274, (die Regelversion der RENS1264), produziert, in einer Stückzahl von nur 25 556 bis 1945.

Bestückt wurden damit nur einige Modelle von Owin (D), Kapsch (A) und Telefunken-Wien (A). Für diese geringe Stückzahl gibt es keine echte Erklärung. Die Philips- Paralleltype E455 war dagegen normal verbreitet.

Ab 1933 wurde die HF- Pentode RENS1294, (die Regelversion der RENS1284) hergestellt, welche die Schirmgittertetroden ablöste, mit Stückzahl von 299 987 bis 1945.

Als Nachfolgetype der RENS1294 wurde ab 1934 die AF3, (die Regelversion der AF7) hergestellt, mit Stückzahl von 661 909 bis 1945.

Diese Jahresangaben sind durchweg früher als in anderen Publikationen. Man hat hierbei wohl das Datum der ersten Versuchsversionen oder Prototypen angenommen.


Prix 13 Prix (visible pour membres seulement)
Bibliographie Babani, International Radio Tube Encyclopaedia   p. 134 & 135
Universal Vade-Mecum, Electron Valves and Semiconductor Devices   Section 179, p. 310
Taschenbuch zum Röhren-Codex 1948/49
RENS1294: Röhrenkartei Drenkelfort
Peter Hoddow
13_14.png RENS1294: Telefunken Werkstattbuch
Wolfgang Bauer

Just Qvigstad 		rens1294_spec.png
RENS1294: RVF-Röhrenbuch-M1,1947
Anonyme 15 Collectionneur
Plus d'infos ...
Utilisé dans modèles 1= 1933?? ; 9= 1933? ; 63= 1933 ; 2= 1934?? ; 2= 1934? ; 43= 1934 ; 2= 1935?? ; 5= 1935? ; 37= 1935 ; 1= 1936?? ; 2= 1936? ; 10= 1936 ; 1= 1937?? ; 1= 1937? ; 1= 9999
Modèles de Radiomuseum.org avec ce composant :180

Collection de

John Koster (NL)
Karlheinz Fischer (D)
Pedro Prieto-Castro (E)
Werner Wussow (D)
Karl - Heinz Bossan (D)
Jürgen Bauch (D)
Valery Gromov (RUS)
Otto Frosinn (D)
Reinhard Riek (D)
Jörg Kulbe (D)
Jacob Roschy (D)
Hartmut Völler (D)
Danko Tkalec (HR)
Tomasz Szczesniak (PL)
Trev Levick (D)
Collection d'un membre de FIN
Thomas Lebeth (A)
Heinz Schmidt (D)
Peter Pfeiffer (D)


RENS1294

Contributions forum pour ce composant
RENS1294
Discussions: 2 | Publications: 2
Vus: 1833     Répondre: 0
RENS1294 Bi gold Nr.73
Egon Strampe
22.Oct.16 		  1
RENS1294 Bi gold Nr.73
Habe eine Frage ob sie Solche Röhren auch ankaufen, oder vielleicht könnten sie
mir helfen die Röhre zu verkaufen. Röhre original verpackt mit Kaufdatum 18.09.1941

Ein Gast aus 95509 Marktschorgast verk. die Röhre.

Seine Mail bei mir anfordern.

E S



Vus: 2940     Répondre: 0
RENS1294 (RENS1294)
Jacob Roschy
07.Feb.12 		  1
RENS1294 (RENS1294)

RENS1294

Regelpentode RENS1294

Anwendung: Regelbare HF- oder ZF-Verstärkung. Für Wechselstromheizung. Max. erzielbare Steilheitsänderung ca. 1 :400 bei 35 V Regelspannungsbedarf. Betriebswerte s. Tabelle. (Paralleltype RENS1894).



Aufbau und Verwendung: Indirekt geheizt, Dreigitter-Verstärkersystem, 5poliger Stiftsockel. Anode an die Kolbenkappe angeschlossen. Bremsgitter im Innern der Röhre mit der Kathode direkt verbunden und zusammen mit der Außenmetallisierung an Mittelstecker geführt.

Als regelbare Verstärkerröhre in HF- oder ZF-Stufen zu verwenden (s. Beschreibung der AF 3).



Zeitgemäße Nachfolgetype: Regelpentode AF3 bzw. EF11 oder EBF11; andere Sockelung, . E-Röhren andere Heizspannung, Steuergitter anders angeschlossen, kleinere Gitter-Anoden-Kapazität, Schnellheizkathode, günstiger Kennlinienverlauf für eine möglichst verzerrungsfreie Regelung (Steilheitsänderung max. ca. 1 :900 mit 55 V Regelspannung) bzw. „gleitende" Schirmgitterspannung.

Auswechslung erfordert Austausch der Sockelfassung. Zu beachten ist der höhere Anodenstrombedarf der AF3 und die etwas anderen Regelverhältnisse. Bei der AF3 stößt die Verwendung eines vorhandenen Spulensatzes mit fest verbundener Anodenkappe auf Schwierigkeiten.


Aus: "Rundfunkröhren Eigenschaften u. Anwendung" v. Ludwig Ratheiser, Berlin 1939.
