STV75/15

Information - Hilfe
ID = 12236

Land:
Deutschland / Germany
Marke: Stabilovolt, Berlin
Typ:  Glimmstabilisator (Spannungsregler)   Stromversorgung
Identisch mit STV75/15

Sockel Swan-Bajonett B15=14 mm (Codex=Bajonett 10 mm)
Heizung
Beschreibung

Stabilovolt-Röhren werden ganz unterschiedlich geschrieben: STV, StV, Stv und sogar stv. Wir haben STV gewählt und errichten notfalls Verweisröhren (Code-9) wo besonders oft anders verwendet.
Sockel: BA15d


Abmessungen (BHT)
inkl. Stifte/Spitzli
28 x 75 x mm / 1.10 x 2.95 x inch
Gewicht 30 g / 1.06 oz
Literatur Taschenbuch zum Röhren-Codex 1948/49

stv_70_6_75_15_sockel.gif STV75/15: Telefunken Röhren Taschenb. 1966
Trev Levick

Mehr...

Just Qvigstad
STV75/15: Lorenz Empfänger-Röhren 1961
Anonym 54 Sammler

Verwendung in Modellen 1= 1937 ; 1= 1945? ; 1= 1954? ; 2= 1955?? ; 1= 1956?? ; 1= 1957 ; 1= 1961??

Anzahl Modelle bei Radiomuseum.org bestückt:8

Sammlung von



STV75/15


Forumsbeiträge zur Röhre
STV75/15
Threads: 1 | Posts: 4
Klicks: 2073     Antworten: 3
Varianten STV75/15
Wolfgang Eckardt
29.Aug.05

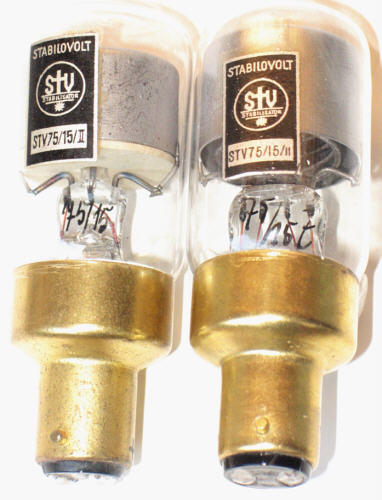

  1 Beim Sichten meiner Röhren stellte ich bei den Stabi-Röhren Unterschiede fest, die sich mit keinem mir zur Verfügung stehenden Datenbuch klären lassen.
Die Beschriftung heißt bei beiden Typen STV75/15/II - ist im RM nicht angelegt - und das äußere Erscheinungsbild ist gleich, doch gibt es zusätzliche Unterschiede im Systemafbau.



Die Unterschiede:
1. innere Beschriftung: links 75/15 - rechts 75/15Z
2. unterer Systemabschluss: links Keramikboden - rechts offen
3. Durchführungen im Quetschfuß: links 2 (+Halterung Außenelektrode)
     rechts 3 Durchführungen (+ Halterung Außenelektrode)
     Die dritte Durchführung führt an den Metallsockel.

Diese dritte Durchführung dürfte also für die zusätzlich Zundelektrode sein?

Merkwürdig ist nur, dass die Kennzeichnung außen bei beiden die gleiche ist.
Wer kennt sich da aus?

Über Antworten freut sich
Wolfgang Eckardt




Hans-Thomas Schmidt
29.Aug.05
  2 Hallo Herr Eckhard,

von dieser Bauform gab es die
STV 75 / 15
STV 75 / 15 II und die
STV 75 / 15 Z

Die letzeren Beiden haben Sie hier abgebildet.

Die Z-Version hat zusätzlich eine Hilfsentladungsstrecke, die die Zündspannung herabsetzt.
Brennspannung und Querstrom sind bei allen drei Typen gleich.
Ich vermute bei ihrer Z-Version Schlamperei bei der Etikettierung.

Gruß, H.-T. Schmidt

Nachtrag: Habe die STV75/15II angelegt
Wolfgang Eckardt
29.Aug.05
  3 Ja, Herr Schmidt, das mit dem falschen Edikett leuchtet mir ein. Soll schon bei anderen Röhren vorgekommen sein. Der Aufbau mit dritter Durchführung und erkennbarer Zusatzelektrode (Zündelektrode) sind so eindeutig - da kann nichts anderes möglich sein.
Danke für Ihre Information und das Anlegen des Modells, habe das Bild mit entsprechendem Textvermerk hoch geladen.

W.E.

Kleiner Nachtrag: Haben Sie nicht vielleicht eine ähnlich schlaue Nachricht zu den StR-Typen, um meinen Verdacht zu bestätigen? http://www.radiomuseum.org/forum/stabi_roehren_stvxx_strxx.html

Hans-Thomas Schmidt
29.Aug.05
  4 Hallo Herr Eckhardt,

gesagt, getan!

Zur STV75/15... und anderen Stabis habe ich noch hinzuzufügen: Die Z-Typen der Stabis lassen sich in der Regel als Ersatz für die Typen ohne Z verwenden, aber nicht umgekehrt.
Also ist eine STV75/15Z als Ersatz für eine STV75/15 geeignet.

Gruß, H.-T. Schmidt
