Transistor Converter

Amroh NV (Radio Bulletin monthly), Muiden

Data
Forum
Pictures
Collections

  • Year
  • 1966
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 125801

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 1
  • Semiconductors
  • AM16
  • Main principle
  • RF Converter/Adapter (not voltage converter); ZF/IF 540 kHz
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Short Wave (SW only)
  • Details
  • Converter
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Transistor Converter - Amroh NV Radio Bulletin
  • Shape
  • Chassis only or for «building in»
  • Notes

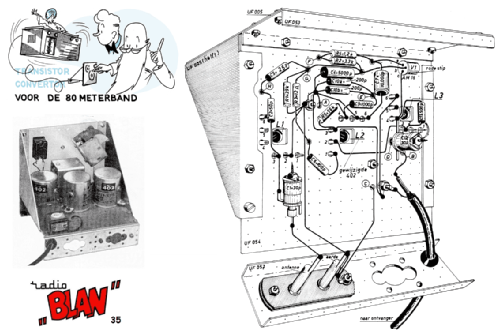

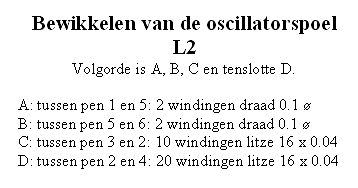

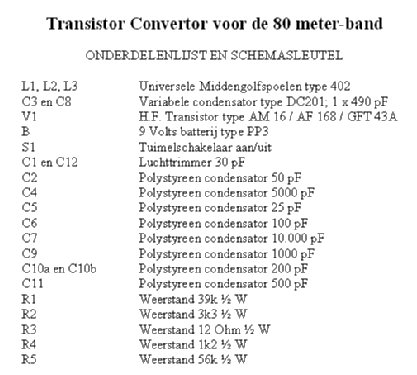

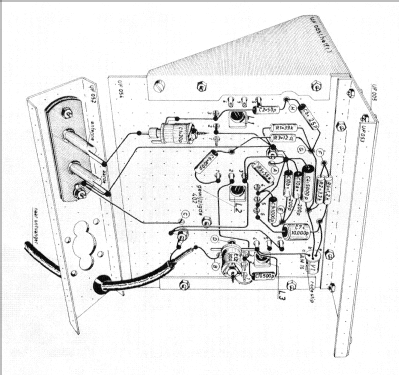

  • Bauplan veröffentlicht in Elektronik-Zeitschrift für Kinder ("Radio Blan"). Konverter zum Empfang des 80 Meter-Amateurband, Bereich 3500-4000 kHz, Zwischenfrequenz 540 kHz. Vorsatzgerät für Mittelwellen-Empfänger. Spiegel-Selektion > -35 dB. Man brauchte drei "MuCore 402" Spulen der Firma Amroh und ein Transistor AM16 (= AF168). Oszillator-Spule L2 wurde gemacht aus eine der Mucore-402 Spulen; diese mußte abgewickelt und erneut gewickelt werden (siehe Spulendaten).
  • Price in first year of sale
  • 35.00 HFl
  • Mentioned in
  • - - Manufacturers Literature (Radio Blan, No.35, April 1966, pp.6-11.)
  • Author
  • Model page created by Aren van Waarde. See "Data change" for further contributors.
