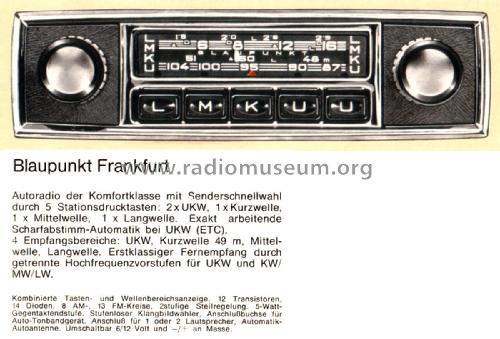

Frankfurt ab X 510001

Blaupunkt (Ideal), Berlin, später Hildesheim

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1967
  • Kategorie
  • Autoradio, evtl. kombiniert mit Tonspeichergerät
  • Radiomuseum.org ID
  • 316929
    • anderer Name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Marke: Rotstern

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 12
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 452 or 460/10700 kHz
  • Anzahl Kreise
  • 8 Kreis(e) AM     14 Kreis(e) FM
  • Wellenbereiche
  • Langwelle, Mittelwelle, Kurzwelle und UKW.
  • Betriebsart / Volt
  • AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 6; 12 Volt
  • Lautsprecher
  • - Dieses Modell benötigt externe(n) Lautsprecher.
  • Belastbarkeit / Leistung
  • 7 W (Qualität unbekannt)
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Frankfurt ab X 510001 - Blaupunkt Ideal, Berlin,
  • Form
  • Chassis - Einbaugerät
  • Abmessungen (BHT)
  • 178 x 50 x 147 mm / 7 x 2 x 5.8 inch
  • Bemerkung

  • NF-Ausgangsleistung bei 6 V = 5 W.
    Omnimat-Wählautomatik.
    Wellenbereichstasten: LW - MW - KW - 2x UKW;
    UKW Frequenzbereich: 87-104 MHz; Tonblende;
    DIN-Anschluss Buchse für externe Tonquellen;
    Betriebsspannung: 6 / 12 Volt Minus oder Plus an Masse (umschaltbar).

  • Nettogewicht
  • 2.8 kg / 6 lb 2.7 oz (6.167 lb)
  • Literaturnachweis
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Richard Winter angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
