• Pays
• Allemagne

• Fabricant / Marque
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Année
• 1976 ??

• Catégorie
• Autoradio, ev. avec cassette

• Radiomuseum.org ID
• 148855

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

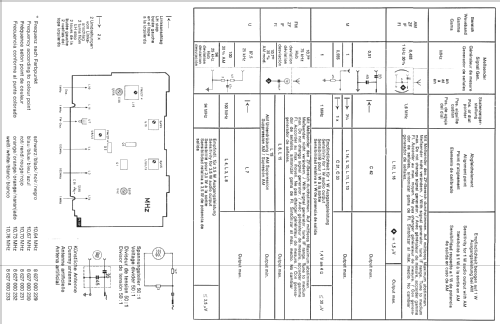

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 13

• Semi-conducteurs

• Principe général
• Super hétérodyne (en général); FI/IF 455/10700 kHz

• Circuits accordés
• 5 Circuits MA (AM)     5 Circuits MF (FM)

• Gammes d'ondes
• PO et FM

• Tension / type courant
• Accumulateur (par exemple pour autoradios ou radio) / 12 Volt

• Haut-parleur
• - Ce modèle nécessite des HP externes

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Frankfurt US 7.636.622 ab 2150001 - Blaupunkt Ideal, Berlin,

• Forme
• Chassis (pour intégration dans meuble)

• Dimensions (LHP)
• 179 x 43 x 107 mm / 7 x 1.7 x 4.2 inch

• Remarques
• 1 IC; 2 Keramikfilter in der FM-ZF und 1 Keramikfilter in der AM-ZF, Dreikreis Variometer Abstimmung

• Littérature
• Original Blaupunkt Service Unterlagen

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Josef Pilz. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 3587 modèles d'appareils, 3275 avec des images et 2328 avec des schémas.
