• Land
• Deutschland / Germany

• Hersteller / Marke
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Jahr
• 1960/1961

• Kategorie
• Fernseh-Empfänger mit Radio evtl. Komb.m.Ton-/Bildsp.

• Radiomuseum.org ID
• 102883

• • anderer Name: Grundig Portugal || Grundig USA / Lextronix

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 31

• Röhren
• ECC85 ECH81 EF89 EABC80 EM84 ECC83 EL95 PC92 EAA91 PCC88 PCF80 EF80 EBF89 ECL80 PL83 PCL82 PL36 PY88 DY86 AW53-88

• Anzahl Transistoren

• Halbleiter
• B250C150 OA172 OA160 OA81 E220C300 E62,5C5

• Hauptprinzip
• Superhet allgemein

• Wellenbereiche
• Wellen in den Bemerkungen.

• Spezialitäten
• Plattenwechsler; Fernbed/-steuerung (Radio etc.)

• Betriebsart / Volt
• Wechselstromspeisung / 220 Volt

• Lautsprecher
• 4 Lautsprecher

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: Zauberspiegel 53K4u - Grundig Radio-Vertrieb, RVF,

• Form
• Standgerät: allgemein.

• Abmessungen (BHT)
• 1160 x 860 x 470 mm / 45.7 x 33.9 x 18.5 inch

• Bemerkung

• Fernsehteil mit Bildröhre AW53-88, 19 Röhren, VHF
  UHF gegen Mehrpreis (92,- DM), dann +2 Röhren

  Rundfunkteil mit 12 Röhren, 7/10 Kreise, LMKU

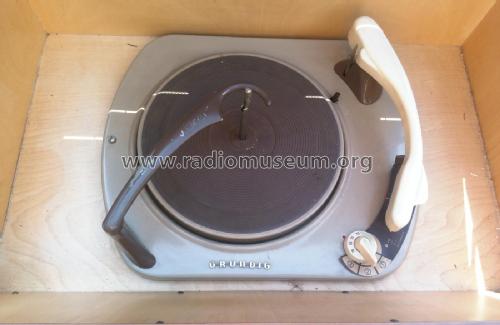

  Phono-Chassis = TW501 G/746

  Röhren und Dioden einmal je Type gelistet.

• Nettogewicht
• 67 kg / 147 lb 9.2 oz (147.577 lb)

• Originalpreis
• 1,668.00 DM

• Datenherkunft
• HdB d.Rdf-& Ferns-GrH 1960/61

• Literaturnachweis
• -- Schematic

• Autor
• Modellseite von Bernd P. Kieck angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
