- Hersteller / Marke
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Jahr
- 1949/1950
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 7763

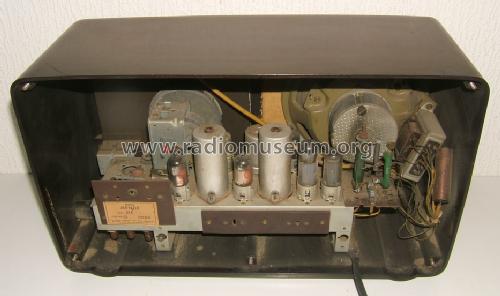

Bild von Christian Flick.
Bild von Christian Flick.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 5
- Anzahl Transistoren
- Halbleiter
- Heissleiter
- Hauptprinzip
- Superhet allgemein; ZF/IF 473 kHz
- Anzahl Kreise
- 6 Kreis(e) AM
- Wellenbereiche
- UKW vorbereitet - hat Langwelle, Mittelwelle, Kurzwelle.
- Betriebsart / Volt
- Allstromgerät / 110; 150; 220 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Bakelit (Pressstoff)
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Super 275GW - Nordmende, Norddeutsche Mende-
- Form
- Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
- Abmessungen (BHT)
- 440 x 254 x 186 mm / 17.3 x 10 x 7.3 inch
- Bemerkung
- KW-Lupe.
- Originalpreis
- 275.00 DM
- Datenherkunft
- Radiokatalog Band 1, Ernst Erb
- Literaturnachweis
- Funkschau (5008)
- Weitere Modelle
-
Hier finden Sie 1753 Modelle, davon 1644 mit Bildern und 1270 mit Schaltbildern.
Alle gelisteten Radios usw. von Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Sammlungen
Das Modell Super befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Nordmende,: Super 275GW
Threads: 1 | Posts: 4
Moin!
Bin zurzeit dabei o.g. Radio zu restaurieren. Es ist wohl während der "Betriebszeit" des Gerätes schon einmal etwas repariert worden, weshalb ein Bauteil, welches im Plan zu finden ist, wegrationalisiert wurde.
Es ist das Widerstandsbauteil, welches neben der 18 V Skalenbirne mit 24V gekennzeichnet ist.
Meine Frage ist nun, wie die Ausführung und die Daten dieses Bauteils sind.
Eventuell benötige ich auch die Daten zum, der Skalenbirne parallelgeschalteten Bauteil.
Vielen Dank!
Gruß
Sebastian
Bin zurzeit dabei o.g. Radio zu restaurieren. Es ist wohl während der "Betriebszeit" des Gerätes schon einmal etwas repariert worden, weshalb ein Bauteil, welches im Plan zu finden ist, wegrationalisiert wurde.
Es ist das Widerstandsbauteil, welches neben der 18 V Skalenbirne mit 24V gekennzeichnet ist.
Meine Frage ist nun, wie die Ausführung und die Daten dieses Bauteils sind.
Eventuell benötige ich auch die Daten zum, der Skalenbirne parallelgeschalteten Bauteil.
Vielen Dank!
Gruß
Sebastian
Sebastian Holterhaus, 28.Mar.05
