• Pays
• Allemagne

• Fabricant / Marque
• Tonfunk GmbH; Karlsruhe

• Année
• 1955/1956

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 17380

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• ECC85 ECH81 EF89 EABC80 EM85 EL84

• No. de transistors

• Semi-conducteurs
• B250C75

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 6 Circuits MA (AM)     9 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110, 125, 220 Volt

• Haut-parleur
• 3 HP

• Puissance de sortie
• 5 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org

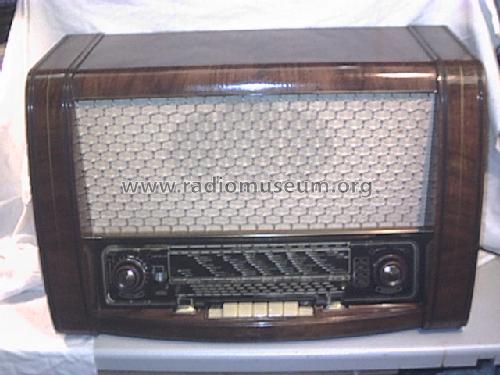

• Modèle: Violetta W305/3D [ECC85, EM85] - Tonfunk GmbH; Karlsruhe

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 610 x 410 x 280 mm / 24 x 16.1 x 11 inch

• Remarques

• Siehe auch Tonfunk Violetta W305/3D mit EC92 statt ECC85 sowie EM80 statt EM85.

• Poids net
• 12.4 kg / 27 lb 5 oz (27.313 lb)

• Prix de mise sur le marché
• 329.00 DM

• Source extérieure
• E. Erb 3-907007-36-0

• Source
• Radiokatalog Band 2, Ernst Erb

• Schémathèque (1)
• -- Original-techn. papers.
