35ЛК2Б35lk2b

ID = 22629

Country:

Soviet Union

Brand:	Common type USSR (SU) tube/semicond.
Tube type:	Television picture tube black+white Indication

Identical to

35ЛК2Б

Base

Octal (Int.Octal, IO) K8A, USA 1935

Filament

Vf 6.3 Volts / If 0.6 Ampere / Indirect / Specified voltage AC/DC

Dimensions (WHD)
incl. pins / tip

325 x 290 x 395 mm / 12.80 x 11.42 x 15.55 inch

Weight

6500 g / 229.28 oz

Information source

35ЛК2Б: Телевизоры «Заря», «Заря-2», «Спутник», «Волхов» Anonymous 413 Collector
35ЛК2Б: Кинескопы: Справочник Anonymous 413 Collector	Just Qvigstad	35ЛК2Б: Radio und Fernsehen 12-1958 Anonymous 15 Collector More ...

Usage in Models

1= 1956?? ; 1= 1957 ; 2= 1958?? ; 2= 1958? ; 1= 1958 ; 1= 1959?? ; 1= 1959? ; 7= 1959 ; 3= 1960?? ; 2= 1960? ; 1= 1960 ; 2= 1961 ; 1= 1962? ; 1= 1963 ; 1= 1964 ; 1= 1965

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):28

Forum contributions about this tube

35ЛК2Б

Threads: 2 | Posts: 8

Hits: 2603 Replies: 4 OLD RUSSIAN TV, help to identify it

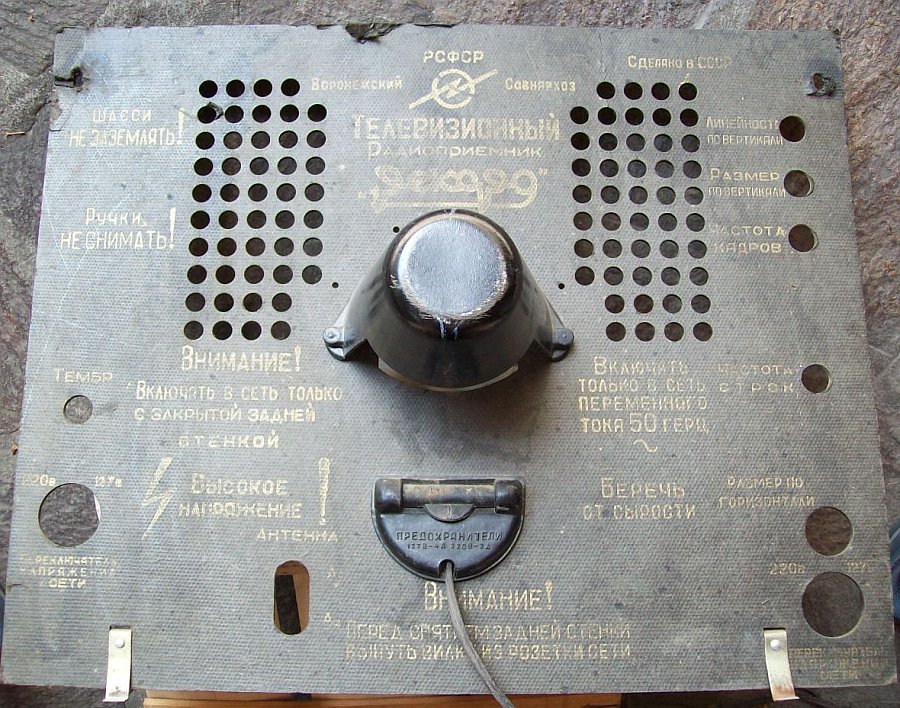

Giuseppe Feniello 25.Jul.15	1 OLD RUSSIAN TV, help to identify it Hello, I found this old (1958 ?) Russian tv, (please see photos attached). May some Russian friend help to identify the set? I need to know if the set's crt can replace the Philips MW36-44 crt More images of this set at the following link: Has someone the russian crt datasheet? I bought it because it seems to have a 14 inches crt. I need to replace my Philips TX1421A/38 set's crt (MW36-44) because it has the heater filament open. Unfortunately no label on the Russian set's tube. Many thanks for helping me. Best regards. Giuseppe Attachments back panel (220 KB) front (112 KB)
Gabriel Toth 27.Jul.15	2 Rekord Dera Giuseppe, your model is tv set Rekord see ID = 109367, the CRT tube is 35ЛК2Б. Unfortunately I can not place any www link there, the official rm.org procedure reported a mistake all the time, when I tried :-). BR Gabriel
Giuseppe Feniello 27.Jul.15	3 OLD RUSSIAN TV Hello Gabriel, thank you very very much for these info!! You are very kind! I was thinking this tv was a real unknown set... If you have a link for more info about this tv or crt please send me to my e-mail address: peppefen[A*T]gmail.com Thanks again, best wishes from Italy..... Giuseppe.
Ernst Erb 28.Jul.15	4 Never give an eMail address open Dear Guiseppe Every logged in member can send an other an eMail by using "Mail an Autor" or in English "Mail to the author". But this is invisible for guests and therefore no problem. Never give an eMail address open, because even some Spiders can detect tricks like [at] and might be in future also know our trick by using [AT]. specimen[AT]test.org
Giuseppe Feniello 28.Jul.15	5 E-MAIL ADDRESS hello HERR ERB, thanks a lot for your useful suggestions, are really appreciated!. MGF Giuseppe.

Hits: 7419 Replies: 2 Unbekannte russische Bildröhre, evtl. 35lk2b?
Bernhard Nagel 25.Jul.08	1 Unbekannte russische Bildröhre, evtl. 35lk2b? In der Nähe von Riga, im früheren Kurort Kemeri, habe ich hinter einem halbverfallenen Haus neben alten Autoteilen eine Bildröhre gefunden. Nach kurzer äusserer Überprüfung auf Schäden an der Glashaut wurde das alte Stück gut umhüllt im Auto verstaut. Keinerlei Hinweis auf Hersteller oder Typ war an der Röhre sichtbar, ein wohl früher vorhandener Typenaufkleber war nicht auffindbar. Auf dem Bakelitteller des Sockels ein Hinweis auf Fertigung in der ehemaligen UdSSR. Nach dem Urlaub wieder zu Hause angekommen, kam die Stunde der Wahrheit und Messtechnik. Der sichtbare Getterspiegel im Röhrenhals zeigte mir ein vorhandenes und wohl gutes Vakuum. Über Regeltrafo, Müter BMR7, Strommesser und fliegende Meßstrippen wurden schon mal die Heizdaten bestimmt: U_f= 6,3 V, I_f= 0,59 A Die Anschlußbelegung war mit guter Lampe und einer Lupe schnell gefunden. Das Strahlsystem ist abgewinkelt, erfordert also zum Betrieb im Fernsehgerät einen Ionenfallenmagnet. Die Fokussierung erfolgt elektrostatisch, dies war ebenfalls erkennbar. Die Beschleunigungsanode ist unterteilt mit einer zwischengesetzten "elektrischen Linse". Der Leuchtschirm ist nicht aluminisiert (metallhinterlegt). Kurzerhand wurde dann die Emission und Steuerwirkung geprüft. Knapp 500 µA erzielte das System noch, was für ein einwandfreies Bild ausreichen würde. Die mechanischen Daten: Diagonale über alles: 35 cm Länge über alles: 44,5 cm Ablenkwinkel diagonal (geschätzt nach Vergleich mit MW36-44): 70° Oktalsockel. Diese Fakten und die Suche im RMorg weisen auf die russische 35lk2b (kyrillisch: 35лk2б) hin. Wer kann diese Vermutung bestätigen oder widerlegen? In welchem Werk wurde dieser Typ gefertigt? Attachments russ_crt_1 (38 KB) russ_crt_2 (45 KB) russ_crt_3 (38 KB) russ_crt_4 (29 KB)
Hans-Thomas Schmidt 26.Jul.08	2 No subject Hallo Herr Nagel, Ihre Angaben stimmen bis auf die Gesamtlänge mit der 35ЛК2Б überein. Möglicherweise ist da der Maximalwert genannt. Ich sende Ihnen das Originaldatenblatt per Mail. Überprüfen Sie mal die anderen Angaben. Beste Grüße, H.-T. Schmidt
Bernhard Nagel 27.Jul.08	3 35lk2b bestätigt Mit den Angaben der Datenblätter von Otmar Jung und Hans-Thomas Schmidt kann die Type zweifelsfrei der 35lk2b zugeordnet werden. Danke an die Helfer für die rasche Klärung! B. Nagel

35ЛК2Б
End of forum contributions about this tube
