BFY39

Information - Help
ID = 35473

Country:
Worldwide
Brand: Common type Worldwide tube/semicond.
Tube type:  Transistor   Audio Frequency
Identical to BFY39
Similar Tubes
Normally replaceable-slightly different:
  BC107 ; BC237 ; BC547 ; BF131 ; BFY39II ; BFY39III ; SF137
First Source (s)
Mar.1964 : -- Collector info (Sammler)
Successor Tubes BFY39IV
Base Wires
Description Material/Aufbau/Pol.: Silizium Planar NPN;
Form/Case: TO-18 Anschlussfolge EBC;
Daten/electr.data: I F: 10 mA; U F: 10 V; Isp: 0.05 µA; ß (beta): 35-400 *; N: 870 mW; Imax(Ic): 100 mA; Umax(Uce): 30 V; f g(FT): 150 MHz; tmax: 175 °C.
Varianten: Suffix I / II / III = selektiert nach beta-Gruppen *), BFY39i = N: 150mW (Collector nicht mit Gehäuse verbunden bzw. Plastik-Ausführung); Daten können - abhängig vom Hersteller - abweichen. Es gab auch noch einen Typ mit Suffix IV - keine Dokumentation in Datentabellen!
Vergleichstypen: BC171, BC183, BC207, BC382, BC583.
Dimensions (WHD)
incl. pins / tip		 6 x 6 x mm / 0.24 x 0.24 x inch
Weight 1 g / 0.04 oz
Information source -- Collector info (Sammler)   KTT 1969/70, TVT 1979/80 ECA

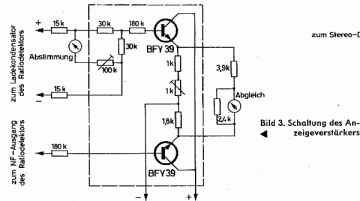

BFY39: Funktechnik 16/66
Egon Strampe
to18_78.gif BFY39: TVT 73
Günther Stabe † 19.8.20
BFY39: ITT_Transistoren 1971_72
Thomas Günzel † 1.8.22
More ...
Usage in Models 1= 1963? ; 3= 1965?? ; 3= 1965? ; 29= 1965 ; 3= 1966?? ; 8= 1966? ; 43= 1966 ; 2= 1967?? ; 2= 1967? ; 21= 1967 ; 6= 1968?? ; 5= 1968? ; 13= 1968 ; 4= 1969?? ; 7= 1969? ; 8= 1969 ; 2= 1970?? ; 1= 1970? ; 4= 1970 ; 1= 1971?? ; 1= 1971 ; 1= 1972??
Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):168
