Vus: 3725 Répondre: 0
RS1003 (RS1003)
|
|
Otto Frosinn
20.May.07 |
1

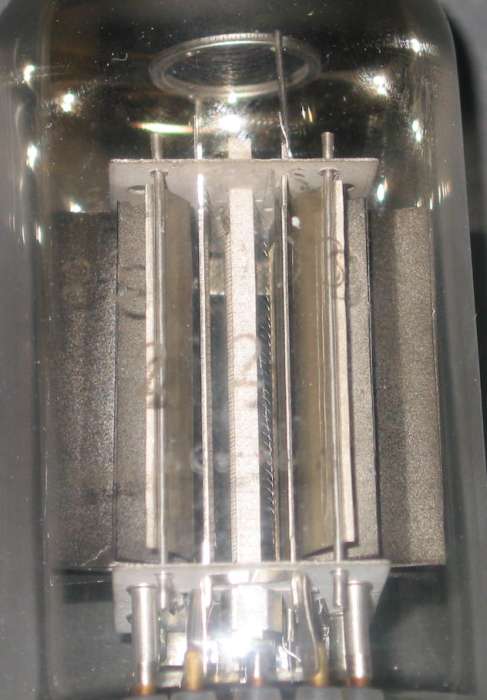

Hallo liebe Sammlerfreunde, Die RS1003 wird immer als Pentode bezeichnet. Wenn man sich die Röhre aber näher ansieht wird man keine G3- Wicklung finden, sondern zwei flache Bleche mit rechteckigen Ausschnitten ( Leitbleche). Diese stehen zwischen der ovalen G2- Wicklung und der "linken und rechten" Anode (die zwei Anoden sind intern verbunden und auf zwei Sockelstifte gelegt). So ziemlich ist das auf dem Foto zu erkennen. Nun meine Frage: Ist jemandem bekannt, warum sogar Siemens die Röhre als Pentode führt und nicht als Strahlbündeltetrode? Mit freundlichen Sammlergrüßen otto Pièces jointes
|
Vus: 6657 Répondre: 2
SRS551 = RS1003
|
|
Mietek Jozwik
05.May.06 |
1 I have some of above tubes and I am asking if anybody have experience in using that model of tube in audio application? |
Ernst Erb
06.May.06 |
2
Dear Mietek I hope you will get an answer to your question - but I also beg you to post forum articles to the model (radio or tube) in question. Only by this in the future others will find such informations there where they belong to. Otherwise this thread will be "down and under" very soon. I have now moved your question to the RS1003. |
Mietek Jozwik
08.May.06 |
3
Hi, Good point. Tubes where used in polish made HF transmitter "MEWA" in english "SEA-GULL" as a driver for 4 pcs of 4CX250 equivalent tubes. Tube data and curves are available in book " Atlas Lamp nadawczych " |
Vus: 9163 Répondre: 4
RS1003 / SRS551 - Einsatzgebiet
|
|
Peter Zöllner
08.May.05 |
1
Hallo, ich habe hier einige RS1003 (Siemens, Telefunken) und SRS551 (WF). Eine sehr interessante Röhre wie ich finde. Ein ausführliches Datenblatt zur SRS551 habe ich bereits erhalten. Mich würde nun aber interessieren, in welchen Geräten diese Röhre eingesetzt wurde (gerne mit genauer Typenbezeichnung und / oder Schaltplan). Außerdem würde mich die Entwicklungsgeschichte zu dieser Röhre sehr interessieren (Vorgänger, Grund der Entwicklung, Produktionszeitraum, Hersteller,...). Leider habe ich keine Idee, wie ich an solche Informationen kommen kann. "Googeln" brachte leider nahezu keine brauchbaren Ergebnisse. Vielen Dank schon einmal und mit freundlichem Gruß Peter Zöllner (München) |
Eckhard Kull
12.Jul.05 |
2
Die RS1003 wurde z.B. in MW-Sendern eingesetzt. Quelle:Angewandte Funktechnik 2 aus der Reihe Postleitfaden. Leitfaden für die berufliche Bildung, Band 6 Fernmeldetechnik Teil 7 Funktechnik viele Grüße Eckhard Kull |
Peter Zöllner
22.May.06 |
3
Sehr geehrter Herr Kull, nach vielen Monaten möchte ich mich recht herzlich für Ihre Antwort bedanken. Leider ist das Bild in der Qualität sehr schlecht, so daß ich die genaue Funktion der RS1003 nicht wirklich erkennen kann. Erschwerend kommt hinzu, daß ich solche Blockschaltpläne nicht sehr gut deuten kann. Hätten Sie evtl. einen "echten" Schaltplan, in dem die RS1003/SRS551 eingezeichnet ist? Mir geht es u.a. auch um die Beschaltung der Röhre, da einige Elektroden mehrfach heraus geführt sind. MfG Peter Zöllner |
Wolfgang Eckardt
22.May.06 |
4
Hallo Peter Zöllner, vielleicht hilft es auch etwas weiter (falls nicht schon gefunden): die RS1003 entspricht ja der SRS551. Wenn man diese aufruft, sind Werte und Kennlinie zu finden. http://www.radiomuseum.org/tubes/tube_srs551.html W.E. |
Peter Zöllner
23.May.06 |
5
Sg. Herr Eckardt, die hochgeladenen Datenblätter zur RS1003 und auch zur SRS551 stammen von mir. Mich würde halt interessieren, wie diese Röhre in ihrer ursprünglichen Funktion beschaltet war. Ich habe zwar einige gebrauchte Fassungen erstanden, an denen man schon einiges erkennen konnte, aber Schaltpläne zu Geräten mit der RS1003 würden mich trotzdem sehr interessieren, besonders im Betrieb als Modulator! MfG Peter Zöllner |
