U107

Information - Hilfe
ID = 25824

Land:
Grossbritannien (UK)
Marke: Marconi-Osram - (Valves/Tubes); GB
Typ:  Einweg-Gleichrichter Hochvakuum   Stromversorgung
Identisch mit U107
Sockel Miniatur-7-Stift (B7G, USA 1940, Pico-7)
Anwender Radio/TV-Empfang etc.
Heizung Uf 40 Volt / If 0.1 Ampere / Indirekt / Spezifizierter Heizstrom für Allstrom ~ = (Serienheizung)
Beschreibung

Va <250; Ia <90mA; Reservoir C <12µF; Series R >200 ohms.


Literatur - - Manufacturers Literature

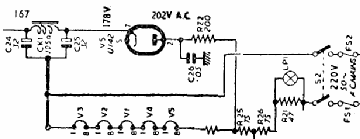

U107: Adapted from HMV 1507 / HMV 1508
Michael Watterson
u107_pin_connections.png U107: AWV Radiotron Valve Data Book
Stuart Irwin

Just Qvigstad 		u107_data.png
U107: AWV Radiotron Valve Data Book
Stuart Irwin
Verwendung in Modellen 3= 1951? ; 1= 1951 ; 2= 1953?? ; 2= 1953 ; 1= 1954
Anzahl Modelle bei Radiomuseum.org bestückt:9
