Radio-Katalog, Röhren, Halbleiter etc.

UCH4

ID = 966

Land:

Europa

Marke:	Common type Europe tube/semicond.
Entwickler:	Philips; Eindhoven (tubes international!); Miniwatt
Typ:	Triode-Heptode Oszillator/Mischer Regelung

Identisch mit

UCH4 = 20CH4U

Ähnliche

Heizdaten anders:

OCH4

Sockel anders:

UCH21 ; UCH5

Erste Serie

1940 Tube leaflet collection E.Erb Analysis by original leaflets

Erste Quelle(n)

Apr.1940 : Daten und Schaltungen moderner ... Röhren; Philips # 3

Vorgänger

CK1 CCH2 CK3

Nachfolger

UCH21 UCH5 UCH41

Sockel

Oktalsockel K8A, IO (USA ab 1935) (Codex=Vao)

Heizung

Uf 20 Volt / If 0.1 Ampere / Indirekt / Spezifizierter Heizstrom für Allstrom ~ = (Serienheizung)

Sammlerpreise

4 Sammlerpreise (nur sichtbar für Mitglieder Radiomuseum.org)

Literatur

Taschenbuch zum Röhren-Codex 1948/49

UCH4: Courtesy Bureau Belper (De Muiderkring, Bussum), Scan Frank Philipse Karel De Reus †
UCH4: g.h. Gerhard Heigl	Just Qvigstad	UCH4: RVF-Röhrenbuch-M1,1947 Anonym 15 Sammler Mehr...

Verwendung in Modellen

1= 1939 ; 4= 1940?? ; 6= 1940? ; 23= 1940 ; 4= 1941? ; 25= 1941 ; 2= 1942?? ; 3= 1942? ; 15= 1942 ; 2= 1943?? ; 2= 1943? ; 13= 1943 ; 1= 1944 ; 2= 1945?? ; 7= 1945 ; 2= 1946?? ; 2= 1946? ; 9= 1946 ; 2= 1947?? ; 4= 1947? ; 23= 1947 ; 2= 1948?? ; 6= 1948? ; 58= 1948 ; 3= 1949?? ; 2= 1949? ; 13= 1949 ; 2= 1950?? ; 1= 1950? ; 2= 1950 ; 1= 1951? ; 1= 1952 ; 1= 1955??

Anzahl Modelle bei Radiomuseum.org bestückt:244

Sammlung von

UCH4

Forumsbeiträge zur Röhre

UCH4

Threads: 1 | Posts: 5

Klicks: 4408 Antworten: 4 UCH4 (UCH4)

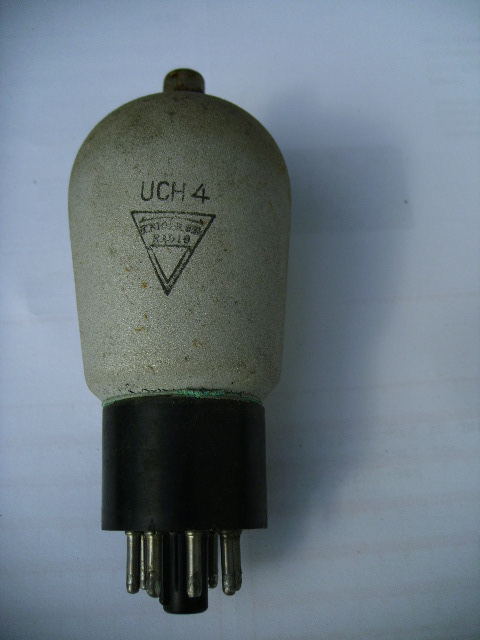

Erich Dorninger 02.May.09	1 UCH4 (UCH4) Werte Mitglieder, ich habe ein Radio bekommen (Hornyetta 247U), in dem eine UCH4 mit diesem Kolben steckte. Mit freundlichem Gruß, Erich Dorninger Anlagen UCH4 (83 KB)
Ernst Erb 03.May.09	2 Variante Bitte diese Röhre als Variante anlegen. Das kann jedes Mitglied. Gerhard Heigl hat die Röhre schon als Bild eingegeben, allerdings scheint mir Ihre schlanker zu sein, also wären zwei Varianten möglich. Hier sind die Regeln für Röhrenbezeichnungen und der Text für Varianten. Leider wird diese Möglichkeit viel zu wenig benutzt. Man setzt hinter die Röhrenbezeichnung einfach einen Stern () und direkt dahinter das Besondere. Hier ECH4schlank. Ein Beispiel sieht man bei der EL84, der direkt klickbaren Röhre auf der Röhrenseite. Röhrenvarianten sind Röhren mit der gleichen Bezeichnung und dem gleichen Datenblatt - mit dennoch wesentlichen Unterschieden, wie Form, technische Ausführung, nicht aber anderem Sockel.
Erich Dorninger 03.May.09	3 UCH4 Sehr geehrter Herr Erb, ich habe mir die Röhre nochmal angesehen.Sie entspricht der von Herrn Heigl. Mir ist gestern nicht aufgefallen,daß das Foto beim Bearbeiten verzogen wurde.Ich werde beim nächsten Mal besser aufpassen! Herzlicher Gruß, Erich Dorninger
Ernst Erb 03.May.09	4 Bitte Bild löschen Bitte dieses Bild löschen und durch ein nicht verzogenes ersetzen. So täuscht das (beim oberflächlichen Betrachten) eine weitere Variante vor. Beim näheren Betrachten fällt die Länge der Stifte (und evtl. des Sockels) auf.
Erich Dorninger 03.May.09	5 UCH4 Sehr geehrter Herr Erb, vielen Dank für ihre Information! Ich habe es jetzt geändert. Herzlicher Gruß, Erich Dorninger

UCH4
Ende Forumsbeiträge zur Röhre
