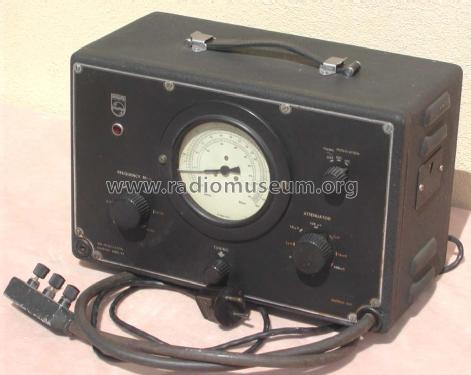

Générateur H.F GM2882
Philips France; Paris
- Country
- France
- Manufacturer / Brand
- Philips France; Paris
- Year
- 1939
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 125450
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Générateur H.F GM2882 - Philips France; Paris
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 333 x 220 x 165 mm / 13.1 x 8.7 x 6.5 inch
- Notes
-
6 Gammes: 100 à 300 kHz, 300 à 1000 kHz, 1 à 3 MHz, 3 à 10 MHz, 10 à 30 MHz, 30 à 60 MHz. Modulation mit 400 Hz, 30% intern oder 30 Hz bis 10 kHz extern. Ausgangsspannung: 1 µV bis 100 mV stetig regelbar
Mit dem Ausgangskabel ist ein umschaltbarer Abschwächer verbunden, der im Verhältnis 1:10 geeicht ist.
Die Skala ist mit einer Toleranz von 1% geeicht. Bei Netzspannungsschwankungen von 10% bleibt die Frequenz innerhalb 0,02% konstant, bei 10°C Temperaturzunahme innerhalb 0,1%.
Energieverbrauch: 18W
- Net weight (2.2 lb = 1 kg)
- 8.5 kg / 18 lb 11.6 oz (18.722 lb)
- Price in first year of sale
- 500.00 RM
- Mentioned in
- Elektron Kalender 1950 (Österreich)
- Literature/Schematics (1)
- Philips Elektronenröhren Band III, Daten und Schaltungen
- Author
- Model page created by Raynal Aufils. See "Data change" for further contributors.
