Altoparlante sconosciuto

Buongiorno a tutti

Ho comperato questo altoparlante elettrodinamico dal diamentro di circa 30 cm ed una quindicina di kg di peso. Il venditore asseriva essere un Marelli su licenza Westinghouse ma non ho trovato informazioni in merito. Qualcuno lo riconosce o può dare informazioni in merito?

Monta una valvola tipo 80 non presente in foto

Grazie mille



Stefano

Allegati:

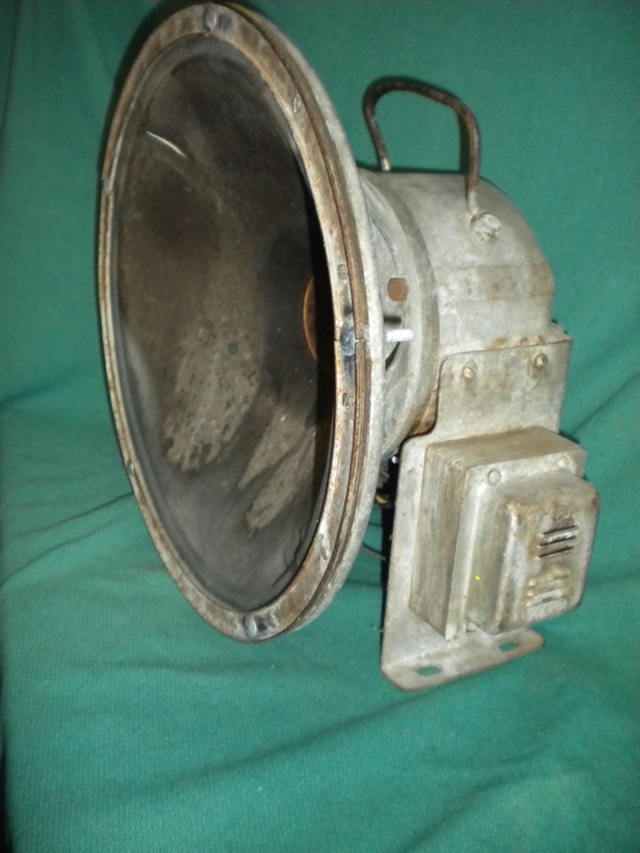

• Anteriore (124 KB)

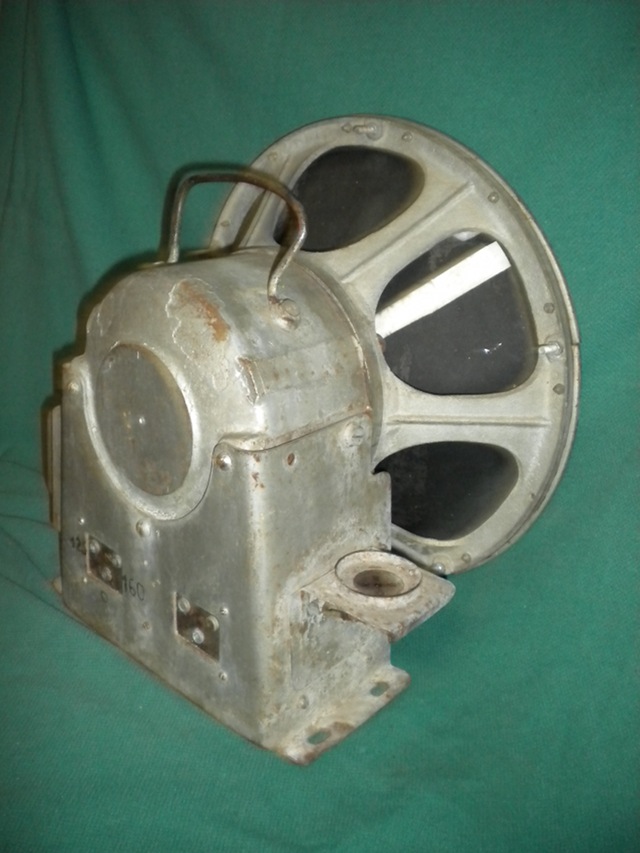

• posteriore 2 (119 KB)
• Interno (192 KB)

Ringrazia l'autore se ritieni l'articolo interessante o ben scritto.

Ciao.

Scusa se ti rispondo adesso, ma sono da poco iscritto..

Gli altoparlanti odieri sono composti da una bobina mobile e da un magnete permanente.

Quel tipi di altoparlante è composto da una bobina mobile e una fissa. Questa bobina fissa polarizzata da tensione continua si trasforma in una elettrocalamita.. La valvola 80 (doppio diodo) con il condensatore e il  trasformatore, che si vede nelle foto, sono un alimentatore, sono stati messi dal costruttore cosi si è sicuri di polarizzarla in modo giusto.

Questi tipi di altoparlanti sono detti elettrodinamici.

Dalle foto noto che l'alimentazione di rete puoi essere solo 125V o 160V



Ringrazia l'autore se ritieni l'articolo interessante o ben scritto.

Grazie delle info. Credo di averlo identificato come Jensen M-10.

L'ho inserito tra le mie radio.

Saluti



Stefano
