better: Rely-O-Dyne 5

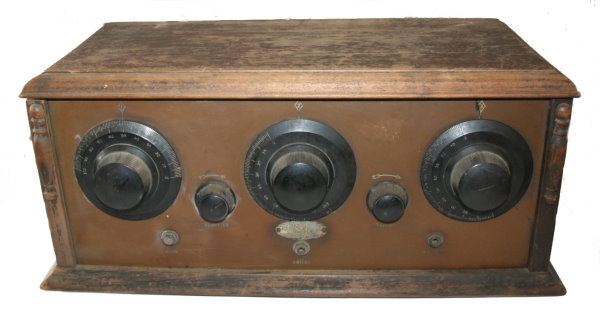

Ich besitze seit ein paar Tagen ein Rely-O-Dyne Radio,welches aber nicht mit dem Rely-O-Dyne 5 übereinstimmt.(gewisse Ähnlichkeiten sind aber vorhanden)

Da ich keine Modellbezeichnung erkennen kann bitte ich um Mithilfe um welchen Typ es sich handelt ?

Als Anlage meine Bilder.

Ein frohes Pfingstfest aus dem Harz,dem höchsten im Norden !



Jürgen Bauch

Anlagen:

• rely-o-dyne (45 KB)
• rely-o-dyne 1 (58 KB)
• rely-o-dyne 2 (65 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

In ARC (Antique Radio Classified) vol.14, Nr.3, vom März 1997, ist auf Seite 15 genau dieses Modell als unbekannt abgebildet. Die Röhren sind ebenso angeordnet: je eine links und rechts vom mittleren Drehko, die restlichen drei dahinter in einer Reihe. (Typ 3, siehe weiter unten).

Im übernächsten ARC (May 1997) schreibt John Fitz er hätte genau das erwähnte Modell, wobei abe rdas Schildchen oberhalb des mittleren Knopfes sitzt und die Buchsen nach außen gerückt sind. Die  fünf Röhren sind in einer Linie angeordnet. Das entspräche genau dem Chassis des Rel-O-Dyne 5 (jetzt De Luxe Super-Five) im RMorg. Aber sein Gerät hat das einfache Gehäuse. Das Anschlussdiagramm "Print C" ist auch vorhanden, sowie ein originales "inspection tag" von "Electrical Research Laboratories" (ERLA), (Typ 4).

Das ist nun mit Sicherheit der Produzent des Gerätes, denn es ist ein ERLA S-11 (Typ 1), der z.B in Bunis 2, p.73 abgebildet ist. Better hat sein Schild über das gravierte ERLA gesetzt!  (Typ 3)

Weiterhin gibt es einen ERLA "De Luxe Super-Five" (Typ 2), der ebenfalls von Better übernommen wurde (das im RMorg vorhandene Modell). (Typ 5)

Wir haben jetz also zwei "Hersteller":
- A) ERLA
- B) Better/Rely-O Dyne,
zwei Chassis:
- a) Skalenknöpfe, Röhren nicht alle in einer Linie
- b) Zeigerknöpfe, alle Röhren in einer Linie
und zwei Gehäuse:
- einfach
- DeLuxe
in folgenden bekannten Kombinationen:

Typ 1)  A/ b/ einfaches Gehäuse = ERLA.....S-11
Typ 2)  A/ b/ De Luxe Gehäuse = ERLA.....De Luxe Super-Five
Typ 3)  B/ a/ einfaches Gehäuse = Better Rely-O-Dyne.....5/ var.: dial knobs
Typ 4)  B/ b/ einfaches Gehäuse = Better Rely-O-Dyne.....5/ var.: pointer knobs
Typ 5)  B/ b/ De Luxe Gehäuse = Better Rely-O-Dyne.....  De Luxe Super-Five

Also, Herr Bauch: Sie haben Typ 3

Es gibt das 5-in-line Chassis (b) auch als Pearson PS5 von ERLA...

Die Modelle wurden entsprechend bereinigt/ angelegt.

Gruß, KoBi



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Birkner

Vielen,vielen Dank für die ausführliche Beantwortung meiner Frage zur
Klärung der Modellbezeichnung !

Ich werde also mein Modell unter dem von Ihnen genannten Typ 3 anlegen
und die Bilder dazu hochladen.

M.f.G.
Jürgen Bauch
Leerrzeilen entfernt.
