conrad: Bausatz; Retro Kurzwellen-Radio

Habe mal das Audion mit einer Loop Antenne und einem 3fach Dreko aufgebaut.Die Rückkopplung wurde durch das Hinzufügen einer Feineinstellung frequenzunabhängiger.  Die Loop ist aus Alu Profil 2m lang aus dem Baumarkt. Die Empfangsergebnisse sind sehr gut, mit einer längeren Drahtantenne (10m) konnten Amateurfunkstationen im 80m und 40m Band einwandfrei empfangen werden.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Ich habe das Audion weiter modifiziert und einen Eisenpulver Ringkern als Kreisinduktivität vorgesehen. Die Wicklung 1 stellt die Kreisinduktivität dar, die beiden Zusatzwicklungen dienen dem Anschluss einer Antenne bzw. eine Zählers.

Das Audion arbeitet nun sehr stabil und es besteht die Möglichkeit, einen externen Zähler anzuschliessen. Die Ausgangsspannung für den Zähler beträgt ca. 100 mVss. Eine weitere Änderung betrifft den 1k Ohm Widerstand, er wurde duch eine 22mH Induktivität ersetzt. Am Ausgang des NF-Verstärkers steht nun ein Signal von ca. 100 mV zur weiteren Verstärkung zur Verfügung.

Nachtrag 8.2.10 EE: Schaltbild, alten Post gelöscht.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Habe mal einen Versuch mit dem Audion gemacht. Es wurde in Lötinseltechnik aufgebaut und die Schwingkurve dargestellt.Im Bild erkennbar die Schwingfrequenz bei 9,49 MHz. Beim Zurückdrehen des Rückkopplungspotentiometers wird die Schwingung stetig kleiner, man kann den Abreisspunkt exakt einstellen und dann z.B. Radio Athen auf 9420 kHz tadellos mit einer 1m langen Antenne empfangen.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Mit dem Verstärker kann man einen Zähler an das KW-Audion anschließen. Der Verstärker ist hochohmig und belastet deshalb die Arbeitspunkteinstellung des Audiontransistors nur wenig. Allerdings verändert das sehr einfache Audion seine Schwingfrequenz um ca. 30 kHz, abhängig von der Stellung des Rückkopplungspotentiometers.

Als Zähler wird der Funkamateur Zähler (Bausatz) empfohlen.

http://www.box73.de/catalog/product_info.php?products_id=153&osCsid=u76nq1nvfg52q1jjo4oao2d177

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Bei dem Bausatz des aktuellen Retro-KW Audions kam mir eine Schaltung, welche vom  Radiomuseum Ratsmitglied Kurt A.Köhler vorgestellt wurde, in den Sinn.

Der Unterschied zum KW-Bausatz Audion besteht hauptsächlich in der Verwendung eines hochohmigen FET Transistors anstelle eines PNP Transistors.Dieses Audion ist tatsächlich nach einem von mir durchgeführten Vergleich trennschärfer.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Ein befreundeter Funkfreund hat sich das KW-Audion gebaut  undist begeistert von der Trennschärfe und Empfindlichkeit. Er betreibt es mit einem 30 pF Parallel-Trimmer zur Feinabstimmung

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Ich habe den in Post 4 vorgeschlagenen Bausatz damals bestellt und aufgebaut (Netto 22,59 = Brutto 30,80 incl. MWSt und Versand); da bereits ein Längsregler für die 5V Versorgungsspannung  enthalten ist, kann ein - fast - beliebiges Steckernetzteil benutzt werden. Der Einbau erfolgte in ein älteres, bereits vorhandenes Gehäuse (s. Foto).

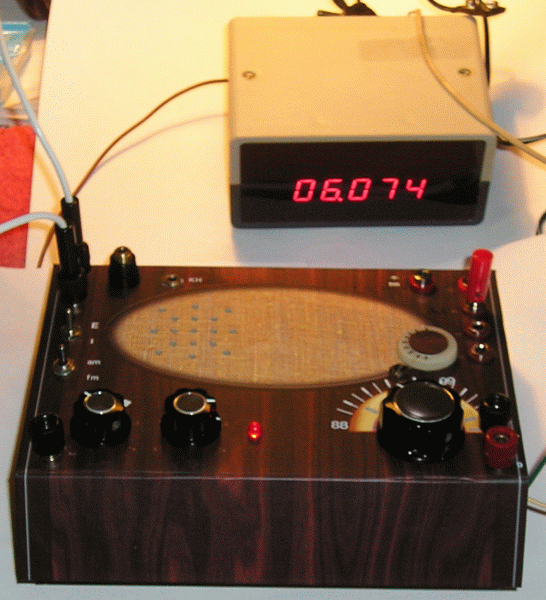

Der Anzeige-"Fehler" wird mit +/- 1 kHz angegeben; auf dem beigefügten Foto erkennt man die Anzeige für DLR auf 6075 kHz mit der Anzeige von 6074 kHz - das kann man tolerieren.

Mit Hilfe eines einen Verstärkers/Wandlers mit 2 Transistoren (wie ihn Hans-Jürgen Neuhaus in seiner Luxus-D-Zug-Version beschreibt) kann der Eingang direkt am Emitter des ersten Transistors angeschlossen werden.

Ein externes Gerät wie dieser ist damit auch für andere Zwecks als "Low cost"-Version nutzbar.

G.S.

• Bausatz_Zaehler (137 KB)
• Zaehler_innen (60 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Dieses Audion kann man unter folgender Adresse beim Empfang von AM und SSB Stationen hören

youtu.be/aqMRHyFJfYQ
