Demande d'informations radios

Bonjour,

Je possède plusieurs radios dont j'aimerais avoir plus de renseignements.

Quelqu'un peut il m'aider.

Le premier modèle n'a aucune information, le deuxième porte juste RR RADIO.

D'avance je vous remercie.



Informations supplémentaires:



Concernant la Radio sans aucun marquage:

Boitier en bois, Pas de plaque arrière

Six lampes: 80 - 6V6 (GT/G) - 6SQ7 - 6SQ7 - V2? - ???.

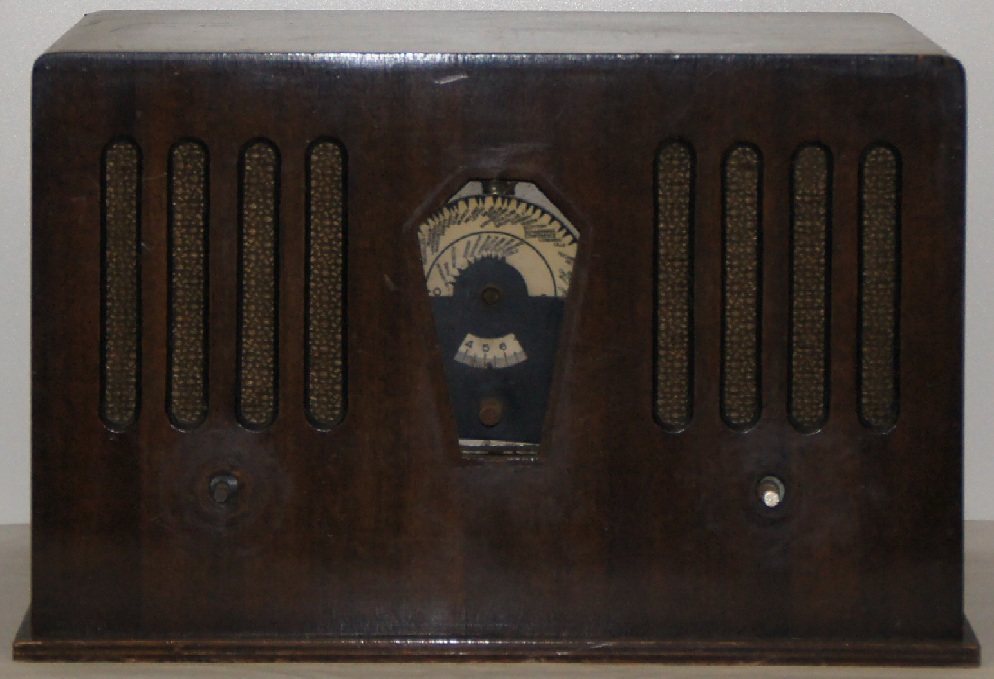

Concernant la RR Radio:

Pas de plaque arrière, deux marquages sur le chassis: RR Radio et N° de série 7654.

Dimensions: l 375, h 250, p 250.

Boitier en bois.

Trois boutons: gauche: selection de gamme (2 positions), central: tuming, droite: on/off avec volume.

Six lampes: 6D, 43, 25Z5, 78, 6??, ???.



Merci d'avance



Pièces jointes:

• RR Radio - Copie (206 KB)
• Sans Marque - Copie (162 KB)
• RR Radio - Copie (206 KB)

Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.

Bonjour,

Je n'ai personnellement jamais vu ces deux appareils, pour affiner une recherche il faudrait un peu plus de renseignements :

- photos de l'arrière et de l'intérieur
- jeu de lampes
- dimensions

Le RR radio ressemble à un midget, ce qui est curieux c'est son double affichage qui laisserair penser qu'il date de 1933 minimum. Il doit manquer une pièce de façade (on en voit l'empreinte).
Il semblerait qu'il soit bi-gammes, donc à priori pas de fabrication américaine. S'il est d'origine US, il devrait avoir un dos en bois et une plaque de brevets.

Le second est un énième exemplaire de récepteurs français de construction semi-artisanale, probablement construit entre 1938 et 1945 (le jeu de lampes affinerait la datation, transco ou octal?). C'est un entrée de gamme ou modèle économique parce qu'il n'a pas d'oeil magique.

A suivre donc. cordialement, JF B :)

Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.

Bonsoir,

Merci pour votre intervention.



Concernant la RR Radio:

Pas de plaque arrière, deux marquages sur le chassis: RR Radio et N° de série 7654.

Dimensions: l 375, h 250, p 250.

Boitier en bois.

Trois boutons: gauche: selection de gamme (2 positions), central: tuming, droite: on/off avec volume.

Six lampes: 6D, 43, 25Z5, 78, 6??, ???.



Concernant la Radio sans aucun marquage:

Boitier en bois, Pas de plaque arrière

Six lampes: 80 - 6V6 (GT/G) - 6SQ7 - 6SQ7 - V2? - ???.



D'avance, je vous remercie pour les éventuelles informations que vous pourrez m'apporter.

Covairy Serge

Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.

Bonjour,

A défaut de trouver précisément votre appareil, voici ce qui est probablement le jeu de lampes de l'appareil :

1/  6A7 (probable) (changeuse)

2/  6D6 (oscillatrice ?)

3/    73 (MF ?)

4/  6B7 (probable) (détectrice, préampli BF)

5/    43 (finale)

6/ 25Z5 (redresseuse)

La présence de la 25Z5 indique qu'il s'agit d'un récepteur type "tous courants", ce qu implique un châssis relié directement au secteur et donc particulièrement dangereux, sauf à utiliser un transformateur à isolement. Cela permet d'affiner la datation et de situer la fabrication dans la décennie 40.



S'agissant du RR Radio, 6 lampes

1/ ?

2/ ?

3/ ?

4/ 6SQ7 détectrice, BF

5/ 6v6 (finale)

6/   80 (redresseuse)

S'agissant des trois tubes manquants, ont-ils des culots Octal ou US ? Le CV a-t-il 2 ou trois cages ?

Dans le cas d'un CV 3 cages et de culots Octal le tube 1 serait la préamplification HF (6K7), le 2 l'oscillatrice changeuse 6E8, le 3 la MF 6Q7

Dans le cas d'un montage US, les possibilités sont plus variées, autant connaitre les caractéristiques manquantes avant.

A suivre donc :)



Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.

Bonsoir,

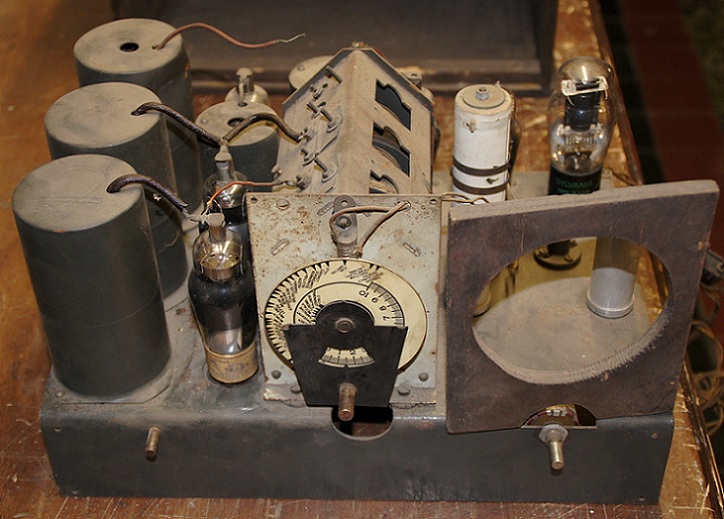

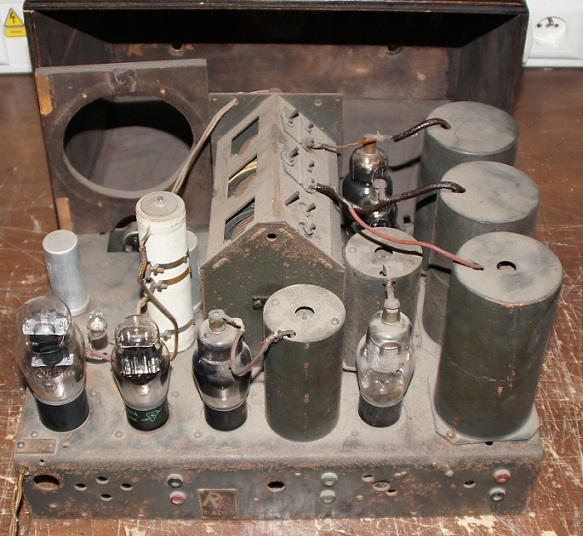

Concernant la RR:

Les tubes sont du type US ancien.

Le CV a trois cages.

Voir photos ci-jointes.

Bien à vous.

Serge

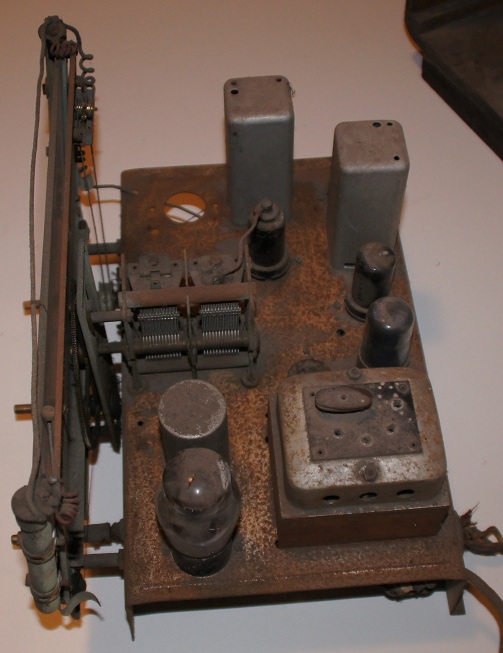

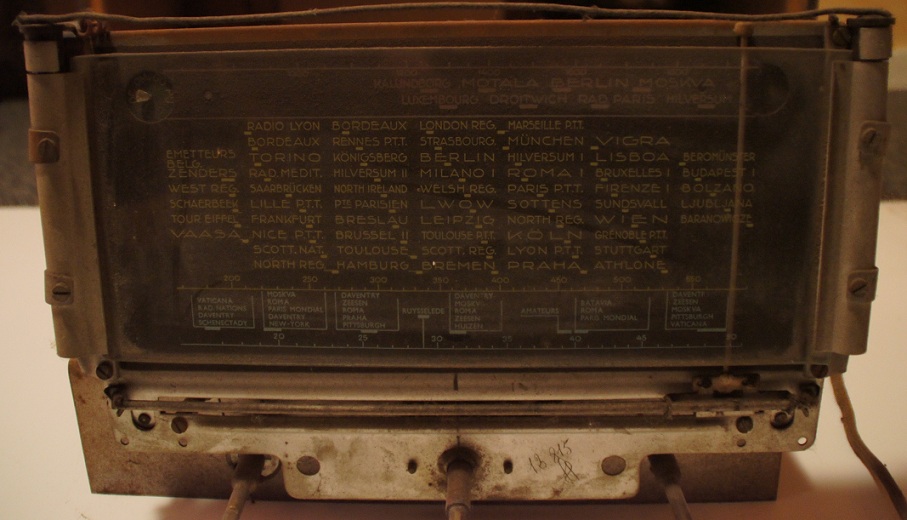

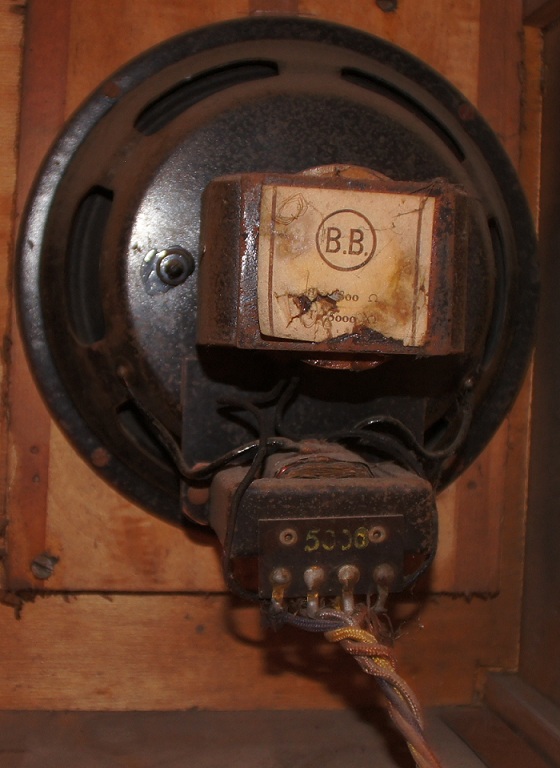

Ajout supplémentaire concernant la radio sans marque:

Repérage complet des tubes sur la photo SANS MARQUE 3 de gauche à droite et de haut en bas:

80, 1 manquante, 6V6, 6SQ7, 6SG7.

Nouvelles photos en annexe.

ien à vous.

Merci Serge

Pièces jointes:

• Infos RR (179 KB)
• Infos RR (174 KB)
• Infos RR (241 KB)
• Infos RR (179 KB)
• Photos radio sans marque (174 KB)
• Photos radio sans marque2 (160 KB)
• Photos radio sans marque3 (164 KB)
• Photos radio sans marque4 (134 KB)
• Photos radio sans marque5 (178 KB)

Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.

Bonjour,

S'agissant de la radio sans marque, 6 lampes, 80 6V6 6SQ7 6SQ7, les deux tubes manquants pourraient être 6SK7 (VT-117) (MF) et 6SA7 (=VT-150) (mélangeuse). Il serait possible que la seconde 6SQ7 soit utilisée en oscillatrice, tout dépend de son emplacement dans la chaine.

Quoi qu'il en soit, c'est un appareil facile à restaurer, je suppose que telle est votre intention, si vous avez besoin de quelque tuyau, on essaiera avec plaisir.

Quant au RRradio, là c'est une autre chanson, je crois que sa remise en service dépendra du relevé du schéma, ne serait-ce que pour retrouver le jeu de lampes à partir des raccordements.

A suivre...
