Glas-Skalen rekonstruieren mittels Lasergravur

Einfarbige Glas-Skalen können mit einem Lasergravur-Verfahren ersetzt werden. Lasergravuren können mit verhältnismässig günstig zu erwerbenden Lasergravierern oder in sogenannten Fab Lab's selbst angefertigt werden. Fab Labs sind Vereine, in welchen Maschinen wie z.B. 3D-Drucker oder eben Lasercutter und Lasergravierer sowie andere Geräte zur Verfügung der Mitlglieder stehen. Fab Labs gibt's auf der ganzen Welt. Eine Liste findet man hier

Acrylglas-Scheiben welche mit einer Gravur versehen sind, eignen sich besonders für alte Radios, die eine Skalenbeleuchtung haben. Die ist meist links und rechts der Scheibe vorhanden. Damit leuchten dann die gravierten Skalenelemente auf.

Als Quelle benötigt man eine gute digitale Fotografie mit hoher Auflösung, 12 Megapixel ist empfehlenswert, die man mit den heutigen Smartphones herstellen kann. Diese fertigt man sich am einfachsten in einem Radiomuseum bei einem gleichen Modell an wie das des Restaurationsobjekts. Selbstverständlich kann man auch Freunde bitten, eine solche zu machen. Im Radiomuseum werden unten ja alle Besitzer gelistet, die ein entsprechenden Modell in der Sammlung haben.

In einem Grafikprogramm seiner Wahl (Ich verwende das Gratisprogramm paint·net) wird dann ein Schwarz-Weiss-Bild daraus gemacht. Man kann dann dort pixelweise Korrekturen anbringen um Spiegelungen, Schmutzflecken sowie den Skalenzeiger zu entfernen, der ja auf einer solchen Foto drauf ist. So kann auch fehlende Pixel nachzeichnen. Dies ist meist eine Sysifus-Arbeit, bei der man sich Zeit nehmen sollte. Wie man auf dem Musterbild sieht, ist es noch etwas verzogen, das korrigieren wir später in einem anderen Programm. Das Resultat sieht dann so aus:

Nun müssen wir das Bild in eine SVG Grafik umwandeln, damit der Gravierer damit arbeiten kann. Dieses Format ist eine Vektor-Grafik, die hat den Vorteil, dass man sie beliebig vergrössern und verkleinern sowie verziehen kann. Dazu verwenden wir ein Vektor-Grafik-Zeichenprogramm. Ich verwende das Gratisprogramm InkScape es gibt aber auch andere.

Mit diesem Programm kann man dem Skalenbild die genauen Masse geben und sie genau auf der Scheibe zu platzieren. Jetzt kann man auch die Verziehung korrigieren. Wir kehren allenfalls auch Weiss auf Schwarz in Schwarz auf Weiss um. Die Gravur erfolgt dann auf der Rückseite des Glases, somit müssen wir noch das Skalenbild in spiegelverkehrt umwandeln.

Falls man mit einem Lasercutter arbeitet (der auch gravieren kann), kann man die Scheibe auch gerade auf das richtige Mass zuschneiden. Dazu zeichnet man den Umriss der Scheibe mit dem Programm in einer anderen Farbe. Dadurch unterscheidet der Lasercutter dann, was Gravur und was Zuschnitt ist. dann speichern wir das Ganze als svg - Datei ab:

Damit gehen wir dann zum Lasercutter oder Lasergravierer. Man kann die Datei auf ein USB-Stick kopieren und ins Fab Lab mitnehmen oder zum eigenen Lasergravierer senden.

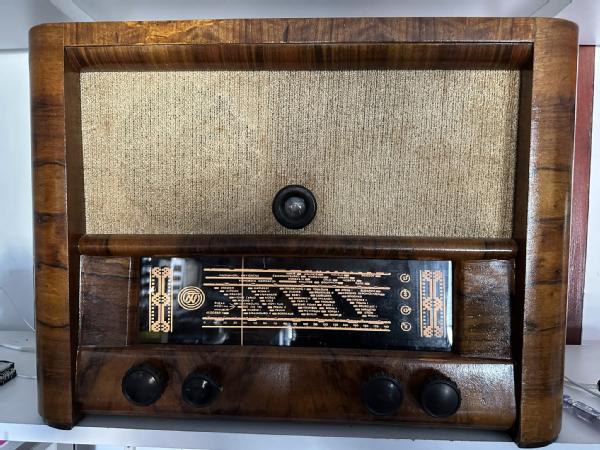

Hier zwei Radios mit so gravierten neuen Skalenscheiben:
