Grundig HF500/CS500???

Ho acquistato su ebay una radio Grundig (da riparare) che esteticamente è uguale al modello CS500/HF500  ma circuitalmente diversa . Sul telaio è riportato: “Einbau chassis 12 8046-3401”(vedi foto allegata) Qualcuno sa indicarmi il modello Grundig a cui corrisponde questo chassis ed eventualmente  fornirmi gli schemi?

In allegato foto della scheda montata  che differisce da quella del modello HF500/CS500

Se utile posso fornire ulteriori foto.

Grazie dell’aiuto

Paolo Magnabosco

Allegati:

• Chassis 12-8046-3401 (31 KB)
• PCB-AM-FM-ZF platte-sconosciuto (42 KB)

Ringrazia l'autore se ritieni l'articolo interessante o ben scritto.

Ciao Paolo,

Ci sono alcune cose da chiarire con HF500 e / o CS500. Nel frattempo, puoi specificare esattamente cosa è la vostra radio? Si tratta di una radio incorporata?

Si prega di mostrare più immagini.

Saluti,
Mark

Ringrazia l'autore se ritieni l'articolo interessante o ben scritto.

Vi è una certa confusione con HF500 e CS500. Entrambi sono tuner / amplificatori per l'integrazione, CS500 è il chassis che viene utilizzato in radio-fono combinazioni, mentre HF500 è stata venduta come un unico modello.

C'è una cosa che si può dare un'occhiata al. Si prega di controllare l'antenna in ferrite. Se ha quattro bobine, allora il modello è un HF500, se ha due bobine, è un HF500FET.

Si veda anche il layout diversi di pulsanti:

• Aus, U, KII, KI, AFC/FA, M, L, TA, Stereo al modello HF500FET, e
• Aus, U, KII, KI, M, L, FA/AS, TA, Mono/Stereo al modello HF500.

e il chassis diversi:

Saluti,
Mark

Ringrazia l'autore se ritieni l'articolo interessante o ben scritto.

Mark,

ecco allegate alcune foto dell’apparecchio.

NOTE:

1. l’apparecchio è stato acquistato su eBay
2. Era certamente montato dentro un mobile
3. Il mio chassis ( vedi foto)  è un: 198046-3401
4. Su internet ho trovato queste corrispondenze:

                        CS 500 FET:   19-8046-3001

                        HF 500 FET:    19-8046-4001

                        CS 500 :          19-8046-1001/62

                        HF 500:          18-1521—1101/62

                        MOZART:         12-2352-1101/62

                        STOLZENFELS / SCHONBRUNN: 12-2353-1107/62



1. Ora l’apparecchio  è funzionante  sulla FM (U  87,5-108 Mhz) : suono stupendo!!!!!
2. In AM ( KI-KII-M-L) è KO !!!  Il condensatore variabile è bloccato  ed è veramente difficile smontarlo, soprattutto per la cordicella di sintonia!!!!!!

(Solo un pazzo poteva progettare un apparecchio così  complesso!!!)

Dalla foto da te postate, sembrerebbe proprio un HF 500 FET  ( il mio NON ha il rele’ mono/stereo) e i comandi sono come l’HF 500 FET  anche se il numero di telaio è diverso dal mio.

Spero che le foto possano aiutare.

Qualcuno ha gli schemi e magari un service manual?  :-))))

Grazie per la collaborazione

Paolo

Allegati:

• Front (158 KB)
• rear (164 KB)
• left (152 KB)
• right (163 KB)

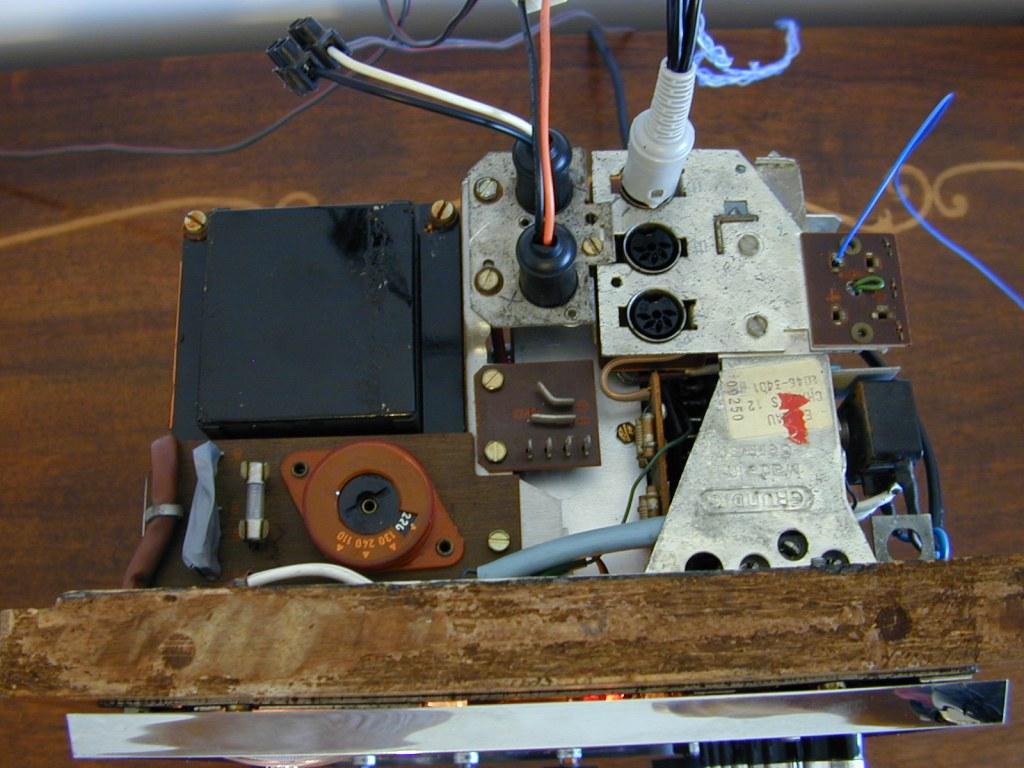

• top (101 KB)
