grundig: RT4A; Regel-Trenntransformator

Hello, I have recently acquired this Grundig RT4 A transformer via Ebay Germany. The ampere meter never worked and now, after having used  a few times, it has stopped working. What happens is: I turn it on with nothing attached yet.  It doesnt turn on and each time I find that the 4Amp slow blow fuse has blown immediately.

What can be wrong?

And :  The coil tap on the transformer is by Schunterman und Benninghoven from Hilden, Germany. Is this the original part?  It says 1,2 amp which worries me...

Any ideas???

Thank you!



Deutsch:  Das Trafo habe ich seit einer Woche und es hat bis auf das Ampere instrument funktioniert.  Heute aber geht nichts mehr. Dioe Sicherung ist immer wieder kaputt.

Was kann los sein ?



Aus dem Trafo ist Aufkleber vom Hersteller 'Schunterman und Benninghoven aus Hilden' Ist das das original Teil???  Und es steht drauf 1,2 amp ist das richtig?



Danke!



Wilfrid



To thank the Author because you find the post helpful or well done.

Hello.

Datas from GRUNDIG RT4A  300VA max. , 3Amp. max. und 250Volt max.

Ein Transformator dessen Ausgangsspannung veränderbar ist muss 3 Angaben haben zu dem was er abgeben kann.

Maximale Spannung, hier 250Volt
Maximaler Strom, hier 3 Amp.
Maximale Leistung, hier 300VA  (Volt x Amp.)
Solange die Leistung  kleiner als 300VA bleibt, gelten Imax. =3 Amp.
Wird also die Leistung von 300VA mit 3 Amp.und 100Volt nicht ueberschritten,  gelten die 3 Amp maximal

.
Wird 250Volt eingestellt sind die 300VA mit 300/250 = 1,2 Amp.als das Maximium erreicht.
knoll



GRUNDIG RT4A 300VA max., 3Amp. max. and 250Volt maximally.

A transformer that initial tension is changeable must have 3 information to that what he can give.

Maximum Voltage, here 250Volt
Maximum current,  here 3 Amp.
Maximum Power, here 300VA (Volt x Amp.)
As long as the Power in a smaller way is than 300VA,  Imax is valid. 3 Amp.
The Power  300VA with 3 becomes Amp. and 100Volt not to more, the 3 Amp are valid.

250Volt is stopped the 300VA with 300/250 = 1,2 Amp are. reached as the Maximium.
knoll

To thank the Author because you find the post helpful or well done.

Danke!

Ich habe es verstanden. Die 1,2 amp stimmen schon.  Das ist gut.  Aber jetzt muss ich herausfinden warum die Sicherung immer sofort durchknallt beim anmachen ohne dass etwas angeschlossen ist. Das deutet ja auf kurzschluss aber warum auf einmal und wo?

Zuerst hat nur das Ampere instrument nicht funktioniert aber jetzt geht gar nichts mehr.  Ich hatte den RT ja gekauft um andere Geräte zu reparieren und zum Schutz.

Kann ich irgendwas messen?



Gruss, Wilfrid



To thank the Author because you find the post helpful or well done.

Hallo Wilfrid.

Ich habe da auch keine Idee ausseer diese.

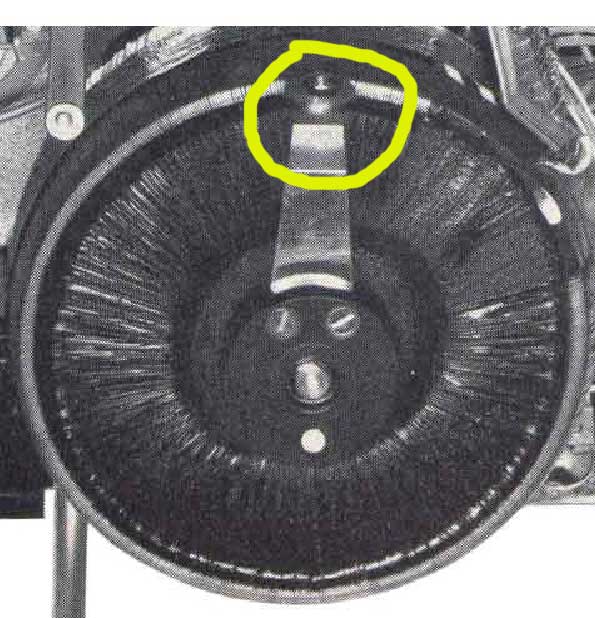

Wenn diese rotierende KOHLE nicht mehr vorhanden ist, gibt es einen Windugsschluss.

Bitte kontrollieren oder ein Photo zeigen.

Knoll



Attachments:

• Schleiferkohle (67 KB)

To thank the Author because you find the post helpful or well done.

Hallo Herr Hertog,

kontrollieren Sie doch mal bitte ob der Eingangsspannungswähler richtig ist. Brücke muss auf B und C seien. Die nächsten Messungen müssen bei abgezogenem Netzstecker erfolgen.

Als nächstes die beiden Primärwicklungen messen, die Widerstandswerte müssten gleich seien. Also an den Anschlüssen R-B und S-C Widerstand der Primärwicklungen messen.

Sollten Sie hier keinen Fehler finden, schliessen Sie das Ohmmeter an den Ausgang an. Beim Drehen des Spannungsreglers sollten sie eine Veränderung des Widerstandswertes feststellen können. Ich habe leider diesen Typ Regel-Trenntransformator nicht, sonst könnte ich Ihnen Vergleichswerte sagen. Vielleicht kann Ihnen jemand der das Gerät besitzt dabei helfen.

Bei meinem KSL RU8 Regeltrenntransformator habe ich einen Primärwicklungswiderstand von 5Ω in der 220V Einstellung gemessen und einen Sekundärwicklungswiderstand von 10-40Ω gemessen.

Ich hoffe Ihnen damit geholfen zu haben.

Gruß

Michael Mehnert

To thank the Author because you find the post helpful or well done.

Danke Michael ,



Die Messung an der Primärseite ist etwas schwierig da eine Plastikkappe abgeschraubt werden muss wobei eine der Schrauben nur zu erreichen ist indem man das Gehäuse auseinander schraubt.



Die Messung am Ausgang war erfolgreich.  Die Werte steigen beim Aufdrehen und gehen dann wieder herunter. Ungefähr  von 4 Ohm bis max. 35 Ohm und dann herunter nach  7 Ohm.



Mit der letzten T 4amp Sicherung habe ich noch einen Test ausgeführt.  Ohne etwas an zu schliessen konnte ich eine steigende Spannung ablesen auf dem Voltmeter. Es schien zu funktionieren. Dann habe ich ein Radio angeschlossen das aber nicht angemacht und den RT4 wieder eingeschaltet. Sofort war die Sicherung kaputt.



Der Verkaufer sagt  ich soll das Gerät zurückschicken.  Das tue ich vielleicht aber ungerne da es 25-30  euro kosten wird und ich nicht weiss was dann geschieht.

@ Hans Knoll:  Die rotierende Kohle ist da. Es gelingt mir nicht ein Foto bei zu fügen.  Irgendwas mit mime type ist nicht in Ordnung.



Noch einmal Danke für eure Hilfe!



Gruss, Wilfrid

To thank the Author because you find the post helpful or well done.

Hallo,



Um diesen 'Draht'  gut ab zu schliessen melde ich dass ich den Trafo zurück geschickt habe an den Verkaüfer. Was jetzt geschieht weiss ich nicht.  Mir gefiel das Gerät eigentich sehr gut da es die  R und T Kombination war.



Danke an allen!



Gruss, Wilfrid

To thank the Author because you find the post helpful or well done.

Hallo Herr Hertog, leider kommt mein Reparatur-Tip ein bisschen zu spät. Möglicherweise war eine zu schnelle Sicherung eingesetzt. Es muss unbedingt eine T-Sicherung, T= träge, eingesetzt werden. Wenn diese nicht hält, dann den nächst höheren Wert einsetzen. Ringkerntrafos haben leider einen extrem hohen Einschaltstrom! Gruss Georg Sigg

To thank the Author because you find the post helpful or well done.

Hallo,  ich habe die träge Sicherungen benutzt.  Das war mir schon deutlich geworden, dass das unbedingt notwendig ist.  Ich war nah an der Lösung -  glaube ich - aber dann war das Ampereinstrument auch noch kaputt.  Der Verkäufer sagte ich soll das Ding zurück schicken und das war mir dann lieber.  Jetzt wird es spannend für mich.

Danke!



Gruss, Wilfrid
