philips: Messpunkt M am Tuner

Hallo,

ich suche den Messpunkt M am Tuner (g1 des ersten ECC81 Systems) und finde ihn nicht. Bitte um Hilfe, denn ich will jetzt wobbeln. Bin mit dem TD1420 durch, muss mich jetzt an die Feinarbeit machen. Danke und

Beste Gruesse

Manfred

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Edelmann,

der Messpunkt befindet sich lt. Schaltplan zwischen den beiden Röhren.

MfG. WB.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Bauer,

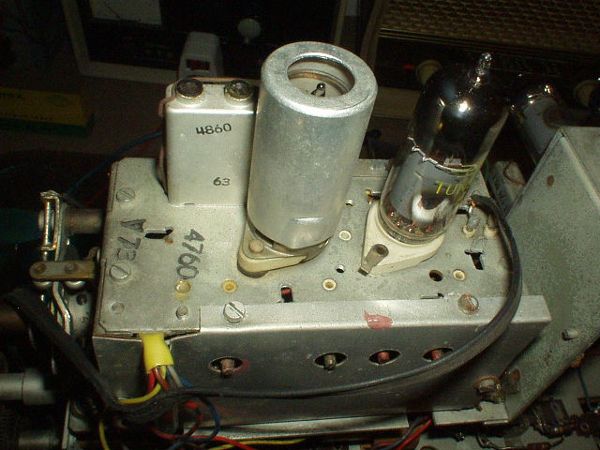

danke fuer den Hinweis. Ich habe direkt in der Schaltung nachgesehen (da ist M angegeben) und das Tunerabbild einfach ignoriert und gleich am Tuner selbst nachgeschaut und eine Loetoese erwartet und gesucht. Und: Da ist nichts zu finden, nur winzige Porzellanroehrchen eingelassen. Sie Bilder...

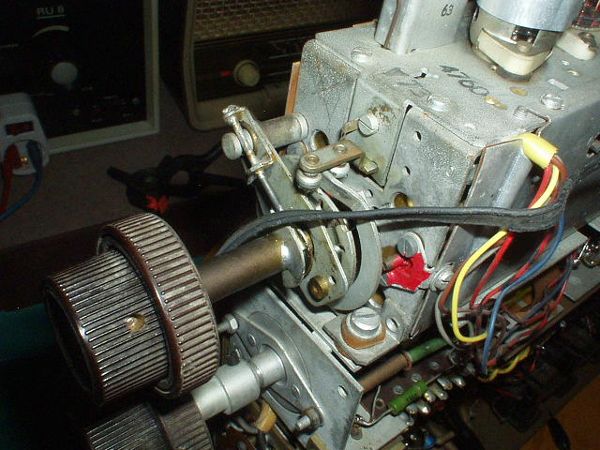

Wenn denn der Tuner eine Leerposition haette (weiss ich auch noch nicht) und damit der Oszillator ausser Betrieb waere, wuerde ich meine Aufblaskappe nehmen und die gewobbelte ZF so einspeisen. Was mir auch nocht nicht klar ist, ist die "Schiebestange" auf dem letzten Bild, welche nach einigen Drehungen am Kanalwahler nach innen geschoben wird. Wohl eine Art Bereichsumschaltung nach einer bestimmten Eingangs- und Oszillatorfrequenz.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Edelmann,

ich kenne das Gerät nur vom Schaltplan.
Bei dem Schiebeschalter handelt es sich wahrscheinlich um den Umschalter für die Kanäle 1-4 und 5-10.
Wenn der Schalter für 4 Raststufen umschaltet und für die anderen 6 in der anderen Stellung bleibt, ist das geklärt.

Für den Messpunkt "M" werden Sie den Tuner öffnen müssen, um zu sehen, wie dieser angelegt ist.
Nach Ihren Fotos sind das ja nur 4 Schrauben, die den Deckel halten.

MfG. WB.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Bauer,

Sie hatten recht. In der Tat wird mit dem Exzenter nach 4 Kanaelen umgeschaltet (4 Kanaele des Band I). Weiter 5 Kanaele kommen nach der Umschaltung (die ersten 5 Kanaele des Band III). Was den Pruefpunkt M anbetrifft, finde ich keine Moeglichkeit irgendwie an das g1 des ersten Systems der ECC81 heranzukommen. Der Aufbau ist zu dicht. Also Aufblaskappe. Was mir jetzt noch fehlt, ist eine Abschaltmoeglichkeit des zweiten Systems der ECC81 (Oszillator), um Wobbeln zu koennen. Danke nochmals und

Beste Gruesse

Manfred
