Netzteil RR2000
ID: 117125
Dieser Artikel betrifft das Modell: RR2000 (Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern)
Netzteil RR2000
27.Jul.06 00:05
0
Hallo !
Eine kleine Frage an die Grundig Spezialisten : Ich suche den Wert einer Zenerdiode im Netzteil eines Grundig Radiorecorders RR2000. Ein kleiner Schaltungsauszug würde es auch tun. Es handelt sich um die Diode D806 vor den Transistor T805 (Regelung).
Vielen Dank im Vorraus !!
Viele Grüße
Dietmar
Eine kleine Frage an die Grundig Spezialisten : Ich suche den Wert einer Zenerdiode im Netzteil eines Grundig Radiorecorders RR2000. Ein kleiner Schaltungsauszug würde es auch tun. Es handelt sich um die Diode D806 vor den Transistor T805 (Regelung).
Vielen Dank im Vorraus !!
Viele Grüße
Dietmar
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Grundig RR2000
27.Jul.06 02:00
Herr Rich,
ich habe hier das Grundig Service Manual RR2000 Sach-Nr. 72010-738.25
Die Transistoren sind nicht mit T sondern Q bezeichnet. Es gibt aber keine Q800 oder höher in diesen Unterlagen. Auch keine Dioden mit 800er Nummern.
Im Netzteil haben die Dioden die Nummern D501 bis D504. Es folgt ein Spannungsregler Q405 8050. An seiner Basis hängt eine Zenerdiode ZD402 5V6 = Sach Nr. 75952-500.16 Z-Diode 5,6V 1/2 Watt.
Es gibt in der Stromversorgung noch eine ZD401 am Q401.ZD401 Nr.75952-500.17 Z-Diode 6,8V 1/2 Watt
Ich habe einiges für Sie gescannt und sende es direkt an Sie. Wenn ich die Unterlagen komplett gescannt habe werde ich sie hochladen, wenn der Admin das Gerät angelgt hat.
Anlage: Daten RR2000 zum Anlegen des Gerätes.
Mfg.
Heribert Jung Anlagen:
ich habe hier das Grundig Service Manual RR2000 Sach-Nr. 72010-738.25
Die Transistoren sind nicht mit T sondern Q bezeichnet. Es gibt aber keine Q800 oder höher in diesen Unterlagen. Auch keine Dioden mit 800er Nummern.
Im Netzteil haben die Dioden die Nummern D501 bis D504. Es folgt ein Spannungsregler Q405 8050. An seiner Basis hängt eine Zenerdiode ZD402 5V6 = Sach Nr. 75952-500.16 Z-Diode 5,6V 1/2 Watt.
Es gibt in der Stromversorgung noch eine ZD401 am Q401.ZD401 Nr.75952-500.17 Z-Diode 6,8V 1/2 Watt
Ich habe einiges für Sie gescannt und sende es direkt an Sie. Wenn ich die Unterlagen komplett gescannt habe werde ich sie hochladen, wenn der Admin das Gerät angelgt hat.
Anlage: Daten RR2000 zum Anlegen des Gerätes.
Mfg.
Heribert Jung Anlagen:
- Daten RR2000 (67 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
27.Jul.06 05:58
Sg. Herr Rich.
Ich habe eine Kopie der Servicedoku RR2000/3000 aus dem Jahr 1984 (leider nicht so gut).
Hier gibt es schon die Bezeichnung D806.
Ist eine 8,2 Volt-Zenerdiode.
Bitte Gerät im RM anlegen.
MfG. WB.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
rr2000
27.Jul.06 10:19
Hallo !
Vielen Dank für die schnellen Antworten !! Ich dachte auch das der Wert so um 7Volt sein dürfte, da wohl auch die Batterieversorgung diese Schaltung speist.
Vielen Dank nochmal !!
Werde das Gerät anlegen, wenn dahintergestiegen bin wie das geht.
Gruß
Dietmar
Vielen Dank für die schnellen Antworten !! Ich dachte auch das der Wert so um 7Volt sein dürfte, da wohl auch die Batterieversorgung diese Schaltung speist.
Vielen Dank nochmal !!
Werde das Gerät anlegen, wenn dahintergestiegen bin wie das geht.
Gruß
Dietmar
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
rr2000
28.Jul.06 10:19
Hallo nochmal !
Der Wert 8,2 V war der richtige, vielen Dank nochmal. Es gab anscheinend 2 Geräte mit derselben Bezeichnung. Die Unterlagen von Herrn Heribert Jung sind wohl für ein Gerät mit 2 Kassettenlaufwerken und ohne erkennbaren Radioteil. Das Gerät was ich meinte, ist aber auch ein RR2000, hat aber ein Laufwerk und ein Radioteil(Stereo)(portables Gerät).
Werder dann meines unter Grundig RR2000 einstellen, vielleicht hat das Gerät was Herr Jung gemeint hatte, noch einen Zusatz.
Vielen Dank nochmal
D.Rich
Der Wert 8,2 V war der richtige, vielen Dank nochmal. Es gab anscheinend 2 Geräte mit derselben Bezeichnung. Die Unterlagen von Herrn Heribert Jung sind wohl für ein Gerät mit 2 Kassettenlaufwerken und ohne erkennbaren Radioteil. Das Gerät was ich meinte, ist aber auch ein RR2000, hat aber ein Laufwerk und ein Radioteil(Stereo)(portables Gerät).
Werder dann meines unter Grundig RR2000 einstellen, vielleicht hat das Gerät was Herr Jung gemeint hatte, noch einen Zusatz.
Vielen Dank nochmal
D.Rich
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
RR200 in verschiedenen Ausführungen?
28.Jul.06 12:36
Hallo Herr Rich,

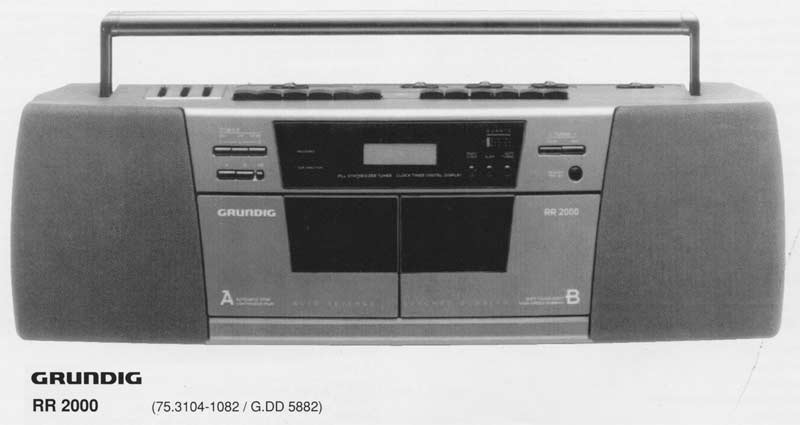

hier ist das Titelbild vom RR2000 Service Manual und die Daten. Dieses Gerät hat 2 Kassetten-Laufwerke + Radio. Können Sie ein Bild von Ihrem Gerät zeigen?
Grüsse,
Heribert Jung Anlagen:
hier ist das Titelbild vom RR2000 Service Manual und die Daten. Dieses Gerät hat 2 Kassetten-Laufwerke + Radio. Können Sie ein Bild von Ihrem Gerät zeigen?
Grüsse,
Heribert Jung Anlagen:
- Grundig_RR2000 (22 KB)

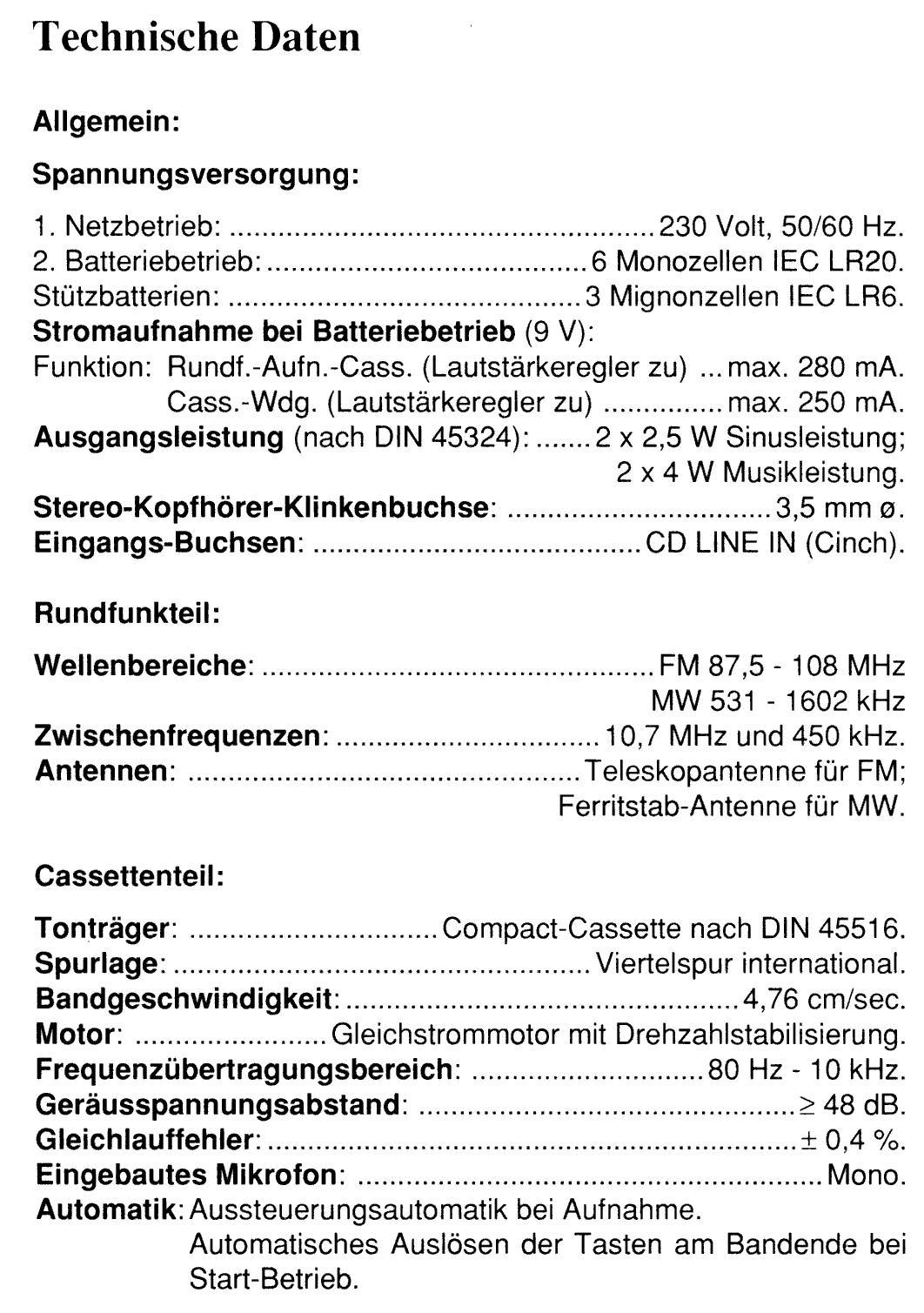

- RR2000 Daten (40 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
RR2000
28.Jul.06 12:47
Hallo !

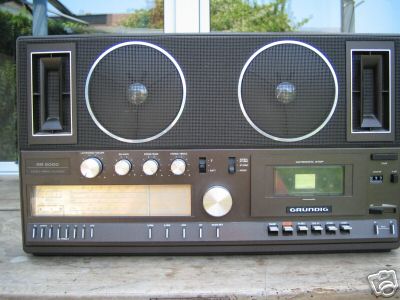

Mein Gerät ist viel älter (83-84) und heißt auch RR2000. Der RR2000 sieht ganz anders aus und ist noch ein klassisches Grundig Gerät mit eigenstädigem Design - Kassettenteil rechts unten / Radioteil links unten und oben drüber die beiden Lautsprecher. Ich werde heute abend mal ein Photo reinstellen. Hier schon mal ein vorab Photo von einer Ebay auktion - Photo bitte nicht weiterverwenden!!!!
Viele Grüße
Dietmar Anlagen:
Mein Gerät ist viel älter (83-84) und heißt auch RR2000. Der RR2000 sieht ganz anders aus und ist noch ein klassisches Grundig Gerät mit eigenstädigem Design - Kassettenteil rechts unten / Radioteil links unten und oben drüber die beiden Lautsprecher. Ich werde heute abend mal ein Photo reinstellen. Hier schon mal ein vorab Photo von einer Ebay auktion - Photo bitte nicht weiterverwenden!!!!
Viele Grüße
Dietmar Anlagen:
- cb_1 (26 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
29.Jul.06 11:56
Sg. Herr Rich,
wenn Sie am Anfang Probleme bei der Neuanlage von Geräten haben, helfe ich Ihnen gerne.
Von der Startseite aus: "Neues anlegen" anklicken, dann "Neues Modell anlegen" ==> Formular mit den Ihnen bekannten Daten ausfüllen, abschicken.
Sollten Sie am Anfang etwas falsch machen, bekommen Sie ein Mail von den Modelladmins, wo Ihnen gesagt wird, was nicht korrekt ausgefüllt wurde.
Zur Hilfe können Sie auch beim Modell "Grundig RR3000 nachsehen, wie die einzelnen Felder ausgefüllt sein sollten. Das ist das Parallelgerät zu Ihrem RR2000.

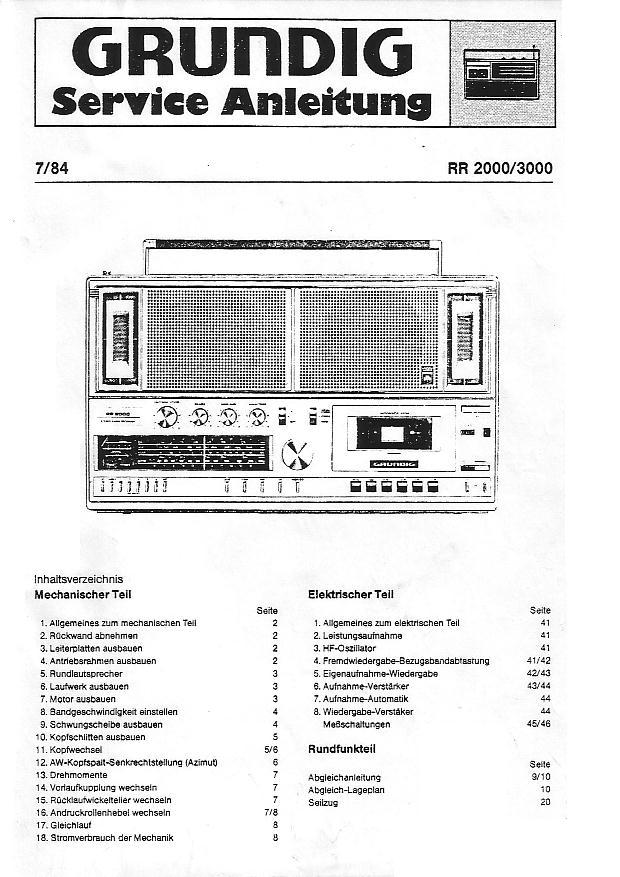

In der Anlage das Titelblatt der Serviceanleitung für die Geräte RR 2000 und RR3000.
Wenn das Gerät angelegt ist, werde ich die Schaltpläne zum Modell laden.
MfG. WB.
Anlagen:
wenn Sie am Anfang Probleme bei der Neuanlage von Geräten haben, helfe ich Ihnen gerne.
Von der Startseite aus: "Neues anlegen" anklicken, dann "Neues Modell anlegen" ==> Formular mit den Ihnen bekannten Daten ausfüllen, abschicken.
Sollten Sie am Anfang etwas falsch machen, bekommen Sie ein Mail von den Modelladmins, wo Ihnen gesagt wird, was nicht korrekt ausgefüllt wurde.
Zur Hilfe können Sie auch beim Modell "Grundig RR3000 nachsehen, wie die einzelnen Felder ausgefüllt sein sollten. Das ist das Parallelgerät zu Ihrem RR2000.
In der Anlage das Titelblatt der Serviceanleitung für die Geräte RR 2000 und RR3000.
Wenn das Gerät angelegt ist, werde ich die Schaltpläne zum Modell laden.
MfG. WB.
Anlagen:
- Titelblatt RR2000 (105 KB)
