Philips 550A mit 4 Röhren
Philips 550A mit 4 Röhren
![Daniel Doll](https://www.radiomuseum.org/image.cfm?image=d_daniel_doll_2007.jpg&width=120&height=140)
ein kollege hat dieses modell mit 4 röhren.
ich habe bis jetzt nur die ausführung mit 3 röhren gesehen.
kennt jemand diese version?
17.03.2004
habe jetzt die bilder bekommen!
soll natürlich philips statt siemens heissen!!!

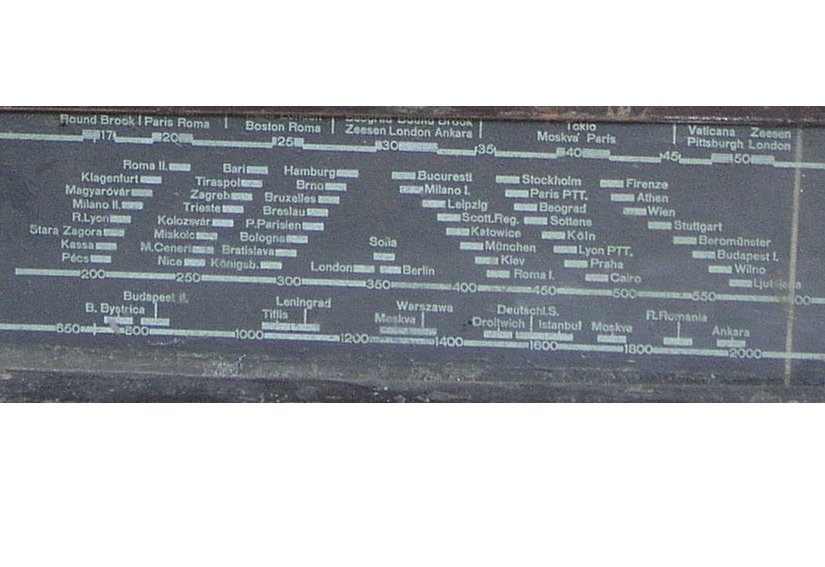

wenn man sich die skala anschaut macht es den anschein, das es sich um ein export gerät
handelt, oder was meint ihr?
18.03.2004
habe das letzte bild vom innenleben bekommen.
leider sind keine röhren mehr vorhanden!
aber vielleicht kennt jemand von euch das chassis?
hier noch ein auszug der letzten mail vom besitzer dieses radios:
-----------------------------------------------------------------
Hi Daniel
thanks for thread in Radiomuseum.
This will definitely help to find out origin of that Radio.
In meantime I was find out this:
Before world war II Philips Company have many little factory in Eastern
Europe.
When communists comes to authority, they confiscate this factorys or turned
them off.
Probably was this Radio produced in such factory before World War II.
All parts inside have German writing on its, so still stay possibility that
is produced
in Germany for export.
Unfortunately, I bought them without tubes, so I don't know tube lineup.
Back cover (ruckwand) missing too.
When I get only supposition of tube lineup, I will start whit restoration.
--------------------------------------------------------------------------- Anlagen:
- Siemens_550A (52 KB)
- Siemens_550A_Skala (72 KB)
- Philips_550A_Innen_kl (183 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Philips 550A
![Konrad Birkner † 12.08.2014](https://www.radiomuseum.org/image.cfm?image=kobi_23.1.14_pass~~1.jpg&width=120&height=140)
Wer kennt dieses Gerät in der "Grundversion"? Gemeinschaftsantennenverstärker MW/LW ? Auf keinen Fall ein Radio! Wer hat Unterlagen (außer Schaltbild), Bilder oder sonstige Dokumentation ? Auch Bilder und möglichst detaillierte Angaben des oben erwähnten 4-Röhren Gerätes (Bestückung) wären interessant.
Danke für die Mühe.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
550A 05
![Iven Müller](https://www.radiomuseum.org/image.cfm?image=iven_2002.jpg&width=120&height=140)
Es gibt noch die Version 550A-05 welche sich zu 550A darin unterscheidet, dass dort statt El3N AL4 verbaut wurde. ( laut Philips Serviceunterlage 550A-05 )
Seltsamerweise ist der Schaltplan des 550A-05 aber wieder mit EL3N beschriftet.
Eine Version mit 4 Röhren wurde allerdings dort nicht erwähnt.
Generell ist es aber ein Antennenverstärker - das ist richtig Konrad !
Die abstimmbaren Leitkreise am Eingang sollen sicherlich der Unterdrückung des Ortssenders dienen. Beide Endröhren arbeiten parallel - daher wird der Vertärker mit der Leistung wohl nur zur Einspeisung in eine Hausanlage gedient haben.
Gruß Iven
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
![Konrad Birkner † 12.08.2014](https://www.radiomuseum.org/image.cfm?image=kobi_23.1.14_pass~~1.jpg&width=120&height=140)
Danke Iven,
ich meinte auch nur eine Haus-Gemeinschaftsanlage. GGAs gab es wohl noch kaum zu jener VorUKW-Zeit. Schon die Ableitung einer Hochantenne im Koaxialkabel (wegen der Abschirmung gegen Haus-Störungen bedurfte je eines Hf-Trafos, um niederohmig zu werden und damit die erhebliche Kabelkapazität (u.U.von einigen nF) relativ unschädlich zu verkraften. Bei mehreren Teilnehmern war Verstärkung bestimmt kein Fehler, da ja auch eine gewisse Auskoppeldämpfung unvermeidlich und sogar nötig war (um die Teilnehmer zu entkoppeln). Seinerzeit nannte man diese Antennen mit geschirmter Niederführung (auch ohne Verstärker) fälschlicherweise "abgeschirmte Antenne". Natürlich war die Antenne nicht abgeschirmt...
Gruß Konrad
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
![Daniel Doll](https://www.radiomuseum.org/image.cfm?image=d_daniel_doll_2007.jpg&width=120&height=140)
laut des kollegen handelt es sich um einen radio!
im meinem ersten beitrag könnt ihr die ersten bilder sehen.
ich habe ihn gebeten noch photos von hinten und innen zu schicken.
gruss, daniel
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
![Konrad Birkner † 12.08.2014](https://www.radiomuseum.org/image.cfm?image=kobi_23.1.14_pass~~1.jpg&width=120&height=140)
Ja, nicht alles was ausländisch erscheint ist in Deutschland als Export gebaut worden. Hier dürfte es sich mit ziemlicher Sicherheit um ein nicht-deutsches Produkt handeln. Vielleicht gibt das Innenleben hier Hinweise. Meine erste Vermutung geht in Richtung Italien.
Die Mehrfachverwendung einer Bezeichnung ist natürlich ärgerlich, aber in diesem Fall ist unter Deutschland wohl nur der Antennenverstärker zu führen. Das fragliche Gerät evtl. unter "Unbekannt", bis sich näheres ergibt.
Zum weiter oben angeführten Stichwort "Abgeschirmte Antenne" sowie "Gemeinschaftsantenne" bin ich auf folgende Quellen gestoßen:
Funkschau 1936:Nr.44,p.349 und Nr.25,p.196; sowie Prohaska-Katalog 1935/36,p.54;
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Osteuropäisches Modell ?
![Jacob Roschy](https://www.radiomuseum.org/image.cfm?image=jr06.jpg&width=120&height=140)
Philips - Geräte haben in verschiedenen Ländern meist unterschiedliche Bezeichnungsnummern mit völlig anderer Bedeutung. So ist es kein Wunder, wenn mit 550A in Deutschland ein Antennenverstärker gemeint ist, woanders aber ein Radio. Da sich auf der Skala auffallend viele osteuropäische Stationsnamen befinden, stammt dieses Gerät wohl aus dieser Gegend. Da Philips schon damals international sehr aktiv war, kann man annehemen, dass das Gerät eher vor Ort hergestellt wurde als dass es sich um ein export - Gerät handelt. Mehr Aufklärung könnte die Beschriftung der Bauteile, der Rückwand und die Angabe des Röhrensatzes bringen.
MfG JR
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
![Dirk Becker](https://www.radiomuseum.org/image.cfm?image=passfoto_rm.org_dirk_ve301_1.jpg&width=120&height=140)
Ich werde dem Betreiber der o.g. Seite heute abend mal eine email senden, vielleicht kann er ja weiterhelfen.
Gruß
Dirk Becker
Anlagen:
- Philips 550A (103 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
![Daniel Doll](https://www.radiomuseum.org/image.cfm?image=d_daniel_doll_2007.jpg&width=120&height=140)
vielen dank für ihre bemühungen!
das bild deckt sich meiner meinung nach mit dem des gesuchten gerätes.
ein bild vom innenleben kann in meinem ersten beitrag eingesehen werden.
gruss, daniel
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
![Daniel Doll](https://www.radiomuseum.org/image.cfm?image=d_daniel_doll_2007.jpg&width=120&height=140)
vielen dank nochmal!
dank des links haben wir den plan gefunden!
550A ist schaltungstechnisch identisch mit 450A und unterscheidet sich nur im gehäuse!
gruss, daniel
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
