philips: EL3515D/32c; RK14

Liebe Sammlerkollegen,

bei diesem Modell sind die Pläne zu Philips EL3541 hoch geladen. Nach meiner Meinung passt dies nicht.

Mit freundlichen Grüßen

Walter Fackler

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Fackler,

bei Philips ist das nicht so einfach.
Es gibt 2 verschiedene RK14 im RM.org, dokumentiert durch das Typenschild, daher wahrscheinlich die falsche Hochladung des Schaltplanes.

Das Modell RK14 EL3541D/22Fa und das RK14 EL3515D/32c

Haben Sie den Schaltplan vom RK14 EL3515D/32c? Vielleicht kann dann etwas geklärt werden.
Das Modell wurde in so vielen unterschiedlichen Ausführungen gebaut und die Bezeichnung unterscheidet sich nur im Appendix.

MfG. WB.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Guten Tag Herr Bauer,

leider habe ich nur den Schaltplan zu EL 3515/32b. Diesen habe ich bereits hoch geladen.

Auf dem Servicedokument steht allerdinds keine RK...-Nummer.

Ich habe allerdings den Plan zu EL 3541D/22Fa dieser gilt für ein RK14, RK30, RK32. Lt. diesem Plan unterscheiden sich die vorgenannten RK... nur im Gehäuse (lt. Gehäusestückliste)

Ich vermute wir können vorläufig nichts entscheiden.

Die Service-Schrift EL 3541werde ich noch zu den Modellen EL 3541 mit passendem Suffix hoch laden.

Mit freundlichen Grüßen

Walter Fackler

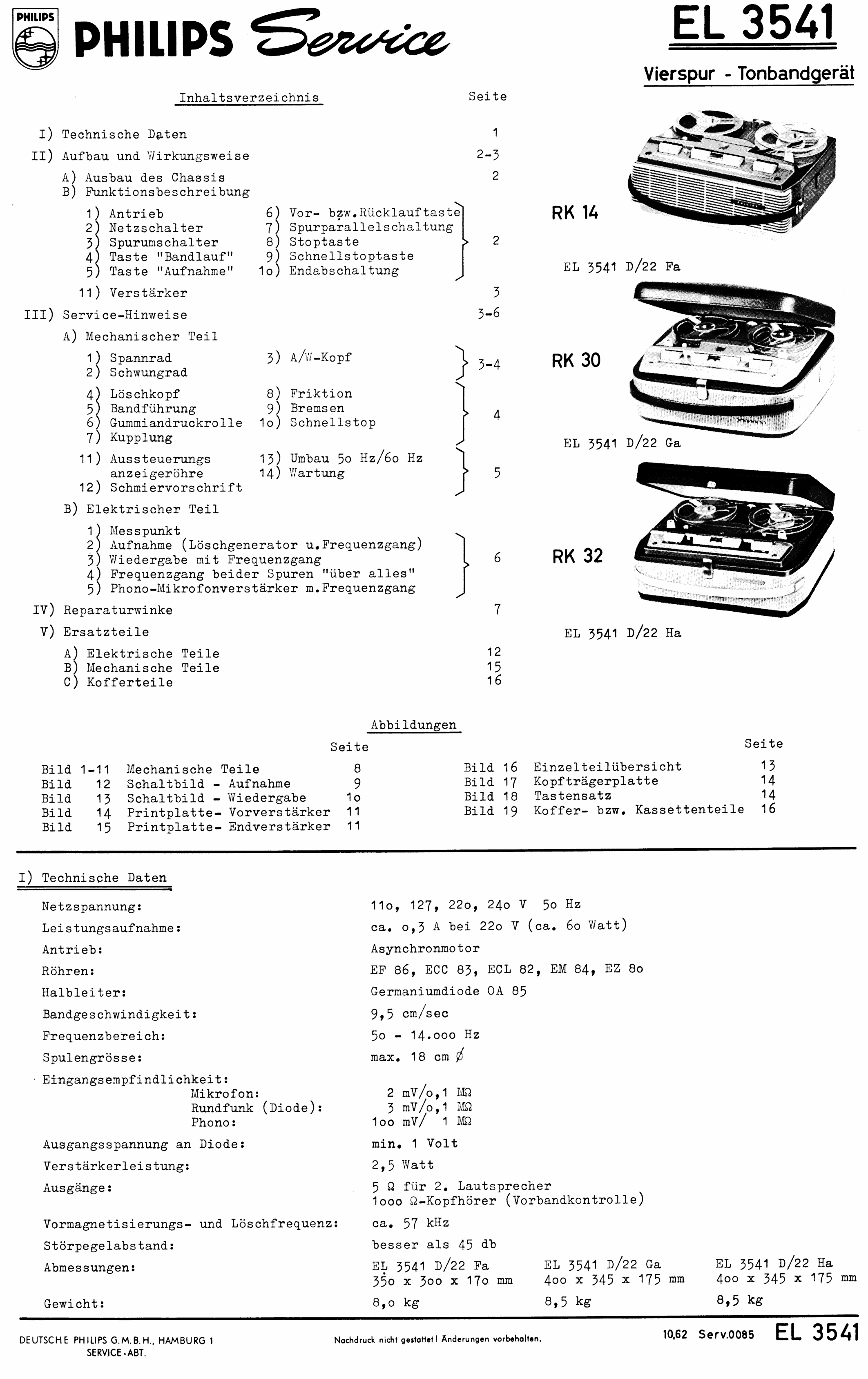

• Service-Schrift EL3541-Titelblatt (256 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Guten Tag Herr Bauer,

nach langem Suchen habe ich jetzt doch noch den Schaltplan zu EL 3515 D/32a+c gefunden.

Auf dessen Rückseite hatte ich handschriftlich, vermutlich vor 1970 vermerkt "RK14". Leider trägt dies nach meiner Meinung auch nicht wesentlich zur Klärung bei.

Den Schaltplan finden Sie in der Anlage. Ich habe noch nicht geprüft ob er bereits im RMorg vorhanden ist.

Mit freundlichen Grüßen

Walter Fackler

• EL 3515 D/32a+c (246 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Fackler,

es ist alles geklärt.
Die Bezeichnung RK14 wurde zwei mal vergeben:
RK14 EL3515D/32c und RK14 EL3541D/22Fa. Dank der Typenschilder eindeutig nachgewiesen.
Sonst wäre diese Recherche nicht möglich gewesen. Bei Philips sonst nicht ganz einfach.

Das Modell EL3515D/32a heißt RK30, das Modell EL3515D/32c heißt RK14.
Alle Änderungen habe ich bei den Modellen eingetragen.
Bitte laden Sie den Schaltplan zu den Modellen EL3515D/32a und EL3515D/32c.

MfG. WB.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Guten Tag Herr Bauer,

vielen Dank für Ihre Unterstützung. Ich werde den Plan zu den beiden Modellen laden.

Mit freundlichen Grüßen

Walter Fackler

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Fackler,

dank Ihrer Mithilfe ist nun bei diesem Modell alles in Ordnung.
Die falschen Pläne sind durch Ihre Pläne ersetzt.

MfG. WB.
