Hallo, ich habe da ein kleines Problem mit meinem "Radionette Heimskringla". Ich hatte das Radio einst zu einem angenehmen Preis bei ebay ersteigert. Um das gute Stück wieder zum Laufen zu kriegen, muss ich wohl noch einiges an Zeit investieren. Folgendes Problem liegt hier vor: die Verkabelung des Lautsprechers (5 Stück an der Zahl) sind aus dem Chassis-Bereich abgelötet oder abgeschnitten worden, und da ich keinen Schaltplan für das Gerät besitze, weiß ich nicht, an welche Stelle welches Kabel vom Lautsprecher an die Stelle am Chassis zu befestigen ist, wo es hingehört. Auch das Kabel vom Netzstecker ist lose. Vielleicht hat jemand von euch dieses Modell und kann mir da weiterhelfen. Wäre schön. Danke.
Gruß Stefan
Gruß Stefan
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Bitte "Ich suche diesen Schaltplan" auf dem Modell klicken..
13.Apr.06 19:38
.. dann wird das Modell in "gesuchte Schaltpläne" eingetragen und Sie bekommen eine Mitteilung, wenn der Plan durch jemand hochgeladen wird.
Gruß
Jürgen Stichling
Gruß
Jürgen Stichling
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Lautsprecheranschluss
14.Apr.06 10:01
Hallo Stefan,
es sollte auch ohne Schaltplan möglich sein, die Anschaltung des Lautsprechers herauszufinden. Bitte stelle erst einmal fest, welche Funktion die 5 Anschlüsse am Lautsprecher haben, am besten wäre eine Skizze.

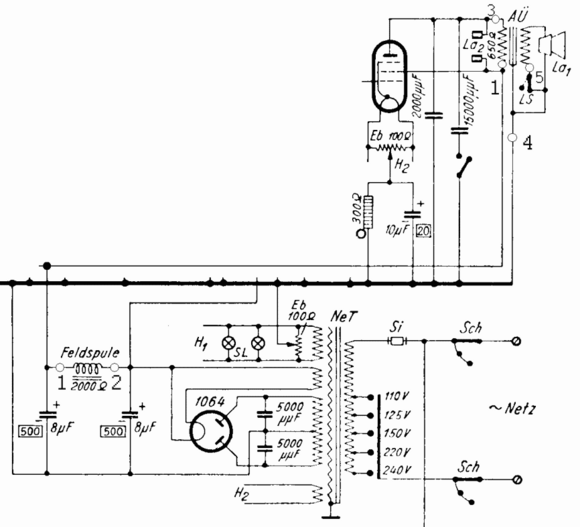

Als Hilfestellung habe ich einmal die Schaltung eines typischen Gerätes Baujahr 1935 eingescannt und die Anschlussleitungen zum Lautsprecher durchnummeriert. Die Nummer 1 habe ich zweimal vergeben, da sich die Feldspule am Lautsprecher befindet und somit nur eine Leitung benötigt wird. Dieses Beispielgerät besitzt einen Anschluss für einen externen Lautsprecher (2 Buchsen parallel zur Primärwicklung des Ausgangsübertragers), gekoppelt mit einem Schaltkontakt der den internen Lautsprecher abschaltet (Leitung 4 und 5), Leitung 4 wird mit Masse (Chassis) verbunden.
Wenn die Ergebnisse vorliegen sehen wir weiter.
Gruß
Gerald Gauert
es sollte auch ohne Schaltplan möglich sein, die Anschaltung des Lautsprechers herauszufinden. Bitte stelle erst einmal fest, welche Funktion die 5 Anschlüsse am Lautsprecher haben, am besten wäre eine Skizze.
Als Hilfestellung habe ich einmal die Schaltung eines typischen Gerätes Baujahr 1935 eingescannt und die Anschlussleitungen zum Lautsprecher durchnummeriert. Die Nummer 1 habe ich zweimal vergeben, da sich die Feldspule am Lautsprecher befindet und somit nur eine Leitung benötigt wird. Dieses Beispielgerät besitzt einen Anschluss für einen externen Lautsprecher (2 Buchsen parallel zur Primärwicklung des Ausgangsübertragers), gekoppelt mit einem Schaltkontakt der den internen Lautsprecher abschaltet (Leitung 4 und 5), Leitung 4 wird mit Masse (Chassis) verbunden.
Wenn die Ergebnisse vorliegen sehen wir weiter.
Gruß
Gerald Gauert
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
16.Apr.06 21:11

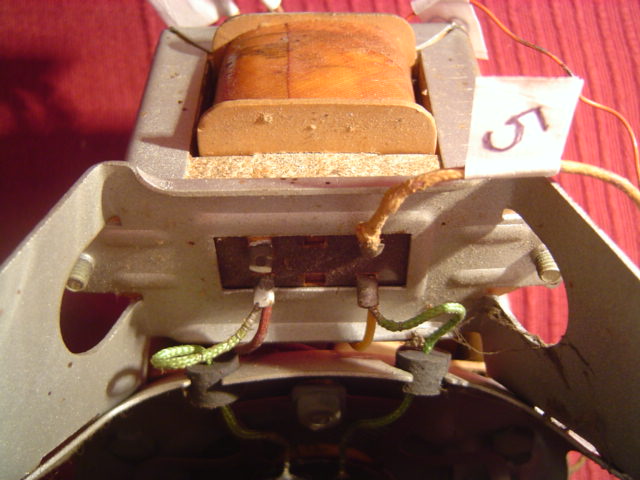

Hallo, danke erst einmal an Jürgen Stichling und Gerald Gauert für die rasche Antwort. Ich habe die Verkabelung des Lautsprechers einmal durchnummeriert. So wie ich das sehe, gehen laut Foto eins Kabel 1 und 2 über das dünne grüne und gelbe Kabel in die Feldspule des Lautsprechers. Kabel 2 hat noch eine weitere Funktion und geht ebenso wie Kabel 3 über die beiden dünnen weißen Kabel in den Übertrager. Kabel 4 geht über ein braunes Kabel ebenfalls in die Feldspule des Lautsprechers und führt über die Spule zu einem Pol (- oder +?) des Lautsprechers (Foto zwei), somit sehe ich vier Kabel (gelb (dünn), grün (dünn) und zwei braune), die in die Feldspule geführt sind. Auf dem zweiten Foto ist Kabel 5 offensichtlich auch mit einem Pol (- oder +?) des Lautsprechers verbunden und führt über ein dickeres gelbes Kabel in den Übertrager. Zu den Fotos: ich habe dieselben Fotos noch in einer besseren Qualität, aber in einer Größe von 326kB, und somit leider größer als die max. zulässigen 199kB.
Gruß Stefan Anlagen:
Gruß Stefan Anlagen:
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
17.Apr.06 11:17
Hallo Stefan,
der Satz: "Kabel 4 geht über ein braunes Kabel ebenfalls in die Feldspule ..." ist mir unklar. Ist Kabel4 braun und geht direkt an die Feldspule oder ist noch etwas dazwischen?
Ich habe nochmals eine Schaltung gescannt, die zusätzlich zur Feldspule noch eine sogenannte "Störspule" zur Brummunterdrückung enthält. Siehe dazu auch:
http://www.radiomuseum.org/forum/balmet_510_eldyn_ls_mit_3_spulen_was_besonderes.html
Die Leitungen 1, 2 und 3 habe ich entsprechend der Fotos numeriert, die Funktion ist somit klar. Jetzt ist nur noch offen, ob die Leitungen 4 und 5 zur Abschaltung bei Anschluss eines externen Lautsprechers dienen. Hat das Gerät einen Anschluss für einen externen Lautsprecher und besitzt diese Buchse einen Schaltkontakt?
Wenn es sich bei der zusätzlichen Wicklung um die "Störspule" handelt, dürfte sie im Gegensatz zur Feldspule einen kaum messbaren Widerstand haben.
Gerald Gauert
der Satz: "Kabel 4 geht über ein braunes Kabel ebenfalls in die Feldspule ..." ist mir unklar. Ist Kabel4 braun und geht direkt an die Feldspule oder ist noch etwas dazwischen?
Ich habe nochmals eine Schaltung gescannt, die zusätzlich zur Feldspule noch eine sogenannte "Störspule" zur Brummunterdrückung enthält. Siehe dazu auch:
http://www.radiomuseum.org/forum/balmet_510_eldyn_ls_mit_3_spulen_was_besonderes.html
Die Leitungen 1, 2 und 3 habe ich entsprechend der Fotos numeriert, die Funktion ist somit klar. Jetzt ist nur noch offen, ob die Leitungen 4 und 5 zur Abschaltung bei Anschluss eines externen Lautsprechers dienen. Hat das Gerät einen Anschluss für einen externen Lautsprecher und besitzt diese Buchse einen Schaltkontakt?
Wenn es sich bei der zusätzlichen Wicklung um die "Störspule" handelt, dürfte sie im Gegensatz zur Feldspule einen kaum messbaren Widerstand haben.
Gerald Gauert
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
17.Apr.06 17:43
Hallo Gerald,
Danke auch noch mal für die Hilfe, speziell was auch das Einscannen der Schaltbilder anbelangt. Ich habe die Spule mit den beiden braunen Leitungen einmal durchgemessen, und bekomme hier einen Wert von 0,7 Ohm,damit wird es sich hierbei wohl um eine solche Störspule handeln. Das Kabel 4 geht auch direkt in die Spule mit den beiden braunen Leitungen, wobei dieses noch mit einer Wicklung verbunden ist, die sich wohl getrennt auf der Wicklung des Ausgangsübertragers zu befinden scheint, und ich gehe mal davon aus, dass das dicke gelbe Kabel auf Foto eins das andere Ende dieser Wicklung ist.
Abgesehen davon habe ich das Chassis noch einmal näher betrachtet und habe dabei vier Kabelreste entdeckt, die allerdings auch alle gleich aussehen und von daher für mich genauso schwer zuzuordnen sind. Ich habe hier zwei Kabelreste am Anschluss für den Externen Lautsprecher, der über keinen Schaltkontakt verfügt, eines dieser beiden Kabel ist mit dem Chassis verbunden bzw. gegen Masse geschaltet. Zwei weitere Kabelreste befinden sich an den Anschlussstiften 5 und 7 von der Röhrenfassung der AZ11, wobei Anschluss 5 der AZ11 noch mit einem Siebelko (32uF, 450/500V) verbunden ist, dürfte glaube ich Kabel 1 der eingescannten Skizze sein. Anschluss 7 von AZ11 ist zudem noch verbunden mit Anschluss 7 von ECL11.
Wenn an dem Gerät jetzt nicht gebastelt wurde, müsste ich jetzt nur noch wissen, welches der Kabelreste zu welchem Kabel des Lautsprechers gehört, und wo das 5. Kabel zum Radio führt, einen 5. Kabelrest habe ich nämlich am Radio leider nicht entdecken können.
Gruß Stefan
Danke auch noch mal für die Hilfe, speziell was auch das Einscannen der Schaltbilder anbelangt. Ich habe die Spule mit den beiden braunen Leitungen einmal durchgemessen, und bekomme hier einen Wert von 0,7 Ohm,damit wird es sich hierbei wohl um eine solche Störspule handeln. Das Kabel 4 geht auch direkt in die Spule mit den beiden braunen Leitungen, wobei dieses noch mit einer Wicklung verbunden ist, die sich wohl getrennt auf der Wicklung des Ausgangsübertragers zu befinden scheint, und ich gehe mal davon aus, dass das dicke gelbe Kabel auf Foto eins das andere Ende dieser Wicklung ist.
Abgesehen davon habe ich das Chassis noch einmal näher betrachtet und habe dabei vier Kabelreste entdeckt, die allerdings auch alle gleich aussehen und von daher für mich genauso schwer zuzuordnen sind. Ich habe hier zwei Kabelreste am Anschluss für den Externen Lautsprecher, der über keinen Schaltkontakt verfügt, eines dieser beiden Kabel ist mit dem Chassis verbunden bzw. gegen Masse geschaltet. Zwei weitere Kabelreste befinden sich an den Anschlussstiften 5 und 7 von der Röhrenfassung der AZ11, wobei Anschluss 5 der AZ11 noch mit einem Siebelko (32uF, 450/500V) verbunden ist, dürfte glaube ich Kabel 1 der eingescannten Skizze sein. Anschluss 7 von AZ11 ist zudem noch verbunden mit Anschluss 7 von ECL11.
Wenn an dem Gerät jetzt nicht gebastelt wurde, müsste ich jetzt nur noch wissen, welches der Kabelreste zu welchem Kabel des Lautsprechers gehört, und wo das 5. Kabel zum Radio führt, einen 5. Kabelrest habe ich nämlich am Radio leider nicht entdecken können.
Gruß Stefan
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
30.Apr.06 21:43
Hallo,
zwischenzeitlich habe ich doch noch Zeit gefunden, mich um das Radio und den eingescannten Schaltbildern von Gerald Gauert zu beschäftigen. Ich habe die Anschlüsse so gelegt, wie sie auf dem 2. Bild zu sehen sind, d.h. für das Heimskringla: Kabel 1 an Anschlussstift 5 vom Röhrensockel AZ11, Kabel 2 an Anschlussstift 7 vom Röhrensockel AZ11, Kabel 3 an Anschlussstift 4 vom Röhrensockel ECL11, Kabel 4 zum Anschluss des externen Lautsprechers, Kabel 5 zum Anschluss des externen Lautsprechers, der auch an Masse des Chassis liegt.
Gerade als ich diese Zeilen abschließend ins Forum setzen wollte erreicht mich die Nachricht von Steffen Thies, der mir die Kabelbelegung hat zukommen lassen. Hier konnte ich mir die Belegung noch einmal bestätigen lassen. Danke noch mal an Steffen Thies für die Nachricht.
Bedanken möchte ich mich auch an Gerald Gauert, mit dessen Hilfe ich das Radio sicher nicht funktionstüchtig bekommen hätte. Sobald ich das Radio gereinigt und zusammen gebaut habe, werde ich noch ein Paar Bilder vom Gerät hochladen.
Gruß Stefan
zwischenzeitlich habe ich doch noch Zeit gefunden, mich um das Radio und den eingescannten Schaltbildern von Gerald Gauert zu beschäftigen. Ich habe die Anschlüsse so gelegt, wie sie auf dem 2. Bild zu sehen sind, d.h. für das Heimskringla: Kabel 1 an Anschlussstift 5 vom Röhrensockel AZ11, Kabel 2 an Anschlussstift 7 vom Röhrensockel AZ11, Kabel 3 an Anschlussstift 4 vom Röhrensockel ECL11, Kabel 4 zum Anschluss des externen Lautsprechers, Kabel 5 zum Anschluss des externen Lautsprechers, der auch an Masse des Chassis liegt.
Gerade als ich diese Zeilen abschließend ins Forum setzen wollte erreicht mich die Nachricht von Steffen Thies, der mir die Kabelbelegung hat zukommen lassen. Hier konnte ich mir die Belegung noch einmal bestätigen lassen. Danke noch mal an Steffen Thies für die Nachricht.
Bedanken möchte ich mich auch an Gerald Gauert, mit dessen Hilfe ich das Radio sicher nicht funktionstüchtig bekommen hätte. Sobald ich das Radio gereinigt und zusammen gebaut habe, werde ich noch ein Paar Bilder vom Gerät hochladen.
Gruß Stefan
