siemens: Röhre DM70...Wo?

Hallo liebe Leser,

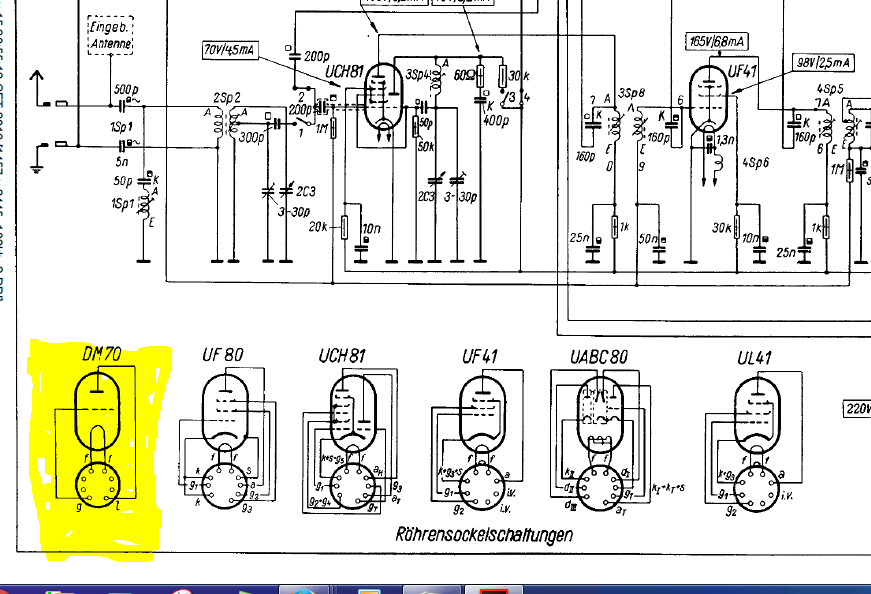

im Plan der zu diesem Gerät abgelegt ist, ist in der Bestückung eine DM70 angezeigt >Unten im Schaltplan. Aber in der Schaltung selbst finde ich diese Röhre nicht. Auch nicht auf den Bildern.

Kann hier jemand was Genaueres dazu sagen?

Beste Grüße,

Jochen

• DM70 (98 KB)
• DM 70 (98 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sg. Herr Amend,

da hat der Zeichner vergessen, die Sockelbeschaltung der Röhre DM70 aus dem Schaltplan zu entfernen.
Das idente Chassis aber mit DM70 ist der Spezialsuper 53 SH822GW.
Die Heizung der DM70 in der Kathodenleitung der UL41 wurde umgezeichnet, aber die DM70 blieb.

MfG. WB.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hakko Herr Bauer,

vielen Dank für die Aufklärung.

Beste Grüße,

Jochen
