Ich habe kürzlich einen Schaub Lorenz Regina 2W mit einem UKW Vorsatz UE51 erstanden.Dieser Vorsatz ist jedoch scheinbar nicht baugleich mit dem hier angegeben Modell UE51 1+2.Dieser war laut Schaltbild mit nur 2 Röhren EF41 bestückt.In meinem Modell ist der UKW Vorsatz jedoch mit 2 EAF42 und einer ECH42 bestückt.Ist das überhaupt der richtige Vorsatz für dieses Gerät? Der UKW Empfang ist sehr leise und schwach,habe sämtliche Spannung geprüft,sowie die Kondensatoren getauscht,nichts deutet auf einen Fehler hin.Auch der magische Fächer schlägt überhaupt nicht aus,nur bei KML. Kennt diesen Vorsatz jemand?Ich wäre über jede Info sehr dankbar.
MfG,
Florian Langer
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
wenn Sie sich hier im RM.org etwas umsehen, werden Sie festellen koennen, dass ich von UKW eine gewisse Ahnung habe.
Keinerlei Ahnung habe ich davon, dass Schaub oder Lorenz einen Pendler mit EF42,EF41 im Programm hatte.
Ich behaupte nun einmal forsch, das Modell UE51 hier im RM ist ein Phantom.
Das was Sie da haben, ist eine Raritaet die kaum jemand kennt. Ich sage einmal, das ist ein SCHAUB UKW 52/30 mit den Roehren wie Sie es angeben.
Koennten Sie ein Photo vom UKW Teil und von dessen Typenschild hier zeigen.
Vielleicht kann ich Ihnen dann weiter helfen.
Gruss Hans M. Knoll
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Hallo Herr Knoll,
danke für die schnelle Antwort.wie sie schon vermuten handelt es sich bei diesem Vorsatzgerät
um einen UKW 52/30.

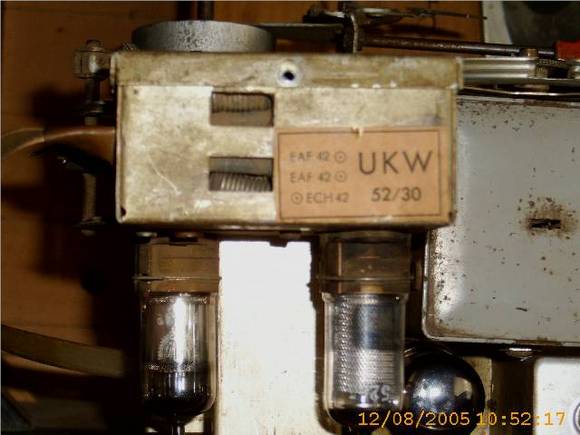

Hier noch ein Foto:
Hätten Sie vielleich die Möglichkeit an einen Schaltplan für das Gerät zu kommen?
Vielleicht hätten Sie noch einen kleinen Reparaturtip für mich als UKW Spezialist.Ich bin
mit dieser Art Empfänger leider überhaupt nicht vertraut.
Mit freundlichen Grüßen,
Florian Langer
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Jetzt das Modell erstellen Schaub UKW 52/30
Hallo Herr Langer,
O.K. das freut mich.
Jetzt muessen Sie den Regeln und der Vernunft folgend, das MODELL UKW 52/30 hier anlegen.
Wenn das nicht gemacht wird, gehen alle unsere Bemuehungen im Dunkeln unter.
Nehmen Sie als Vorbild den Schaub UKW 52/4 und erstellen ein Datenblatt (Modell)
Die Info Pins sagen wie es geht.
Schreiben Sie was Sie zurzeit wissen. Baujahr 1950 mit? (ich weis es auch nicht exakt)
Photos dazu machen. Wie es hier Usus ist!
Klicken Sie an: Schaltbild gesucht!
Jeder kann dann so er hat, die Schaltung an die richtige Stelle laden.
Ich kann demnaechst was beschaffen!
Dann sehen wir weiter.
Ich weis auch nicht alles ;-)
Gruss Knoll
Nachtrag: die naechste Frage dann vom Modell aus starten. Dieser Tread ist dann zuende!
Siehe hier:
http://www.radiomuseum.org/forum/schaub_ukw5230_ukw_5230_regelspannungserzeugung.html
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Werde das Gerät gleich neu anlegen,obwohl ich nicht viel darüber weiß.Aber vielleicht kann ja der ein oder andere Sammler dazu beitragen die Daten zu vervollständigen.
Vielen Dank nochmal;o)
Gruß,
Florian Langer
