Blaupunkt Diva: Serienfehler Drahtwiderstand?
? Blaupunkt Diva: Serienfehler Drahtwiderstand?
Innerhalb von zwei, drei Wochen zwei Mal ein Blaupunkt-Transistorradio auf dem Tisch. Zweimal das gleiche Bauteil kaputt:
Wer kennt die Marke? - Was ist bekannt von ihr, von ihrer Qualität? - Sind diese 1-Ohm-Widerstände besonders empfindlich?
In Geräten aus dieser Zeit sucht man immer nach schlechten Kondensatoren und vielleicht einmal nach defekten Transistoren. Aber Drahtwiderstände?
Hier verursacht der offene Widerstand ein überlautes Blubbern des Radios und einen Stromverbrauch von weit über 200mA.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Blaupunkt Diva: Serienfehler Drahtwiderstand?
Hallo Herr Cohen,
das Logo gehörte der Firma STEMAG (Steatit - Magnesia - AG ), die durch die Produktion hochwertiger Industriekeramik bekannt wurde. Insbesondere im HF - Sektor waren STEMAG - Produkte sehr bekannt. Wegen ihrer niedrigen HF - Verluste wurde die Keramik unter anderem viel in Sender - Endstufen verwendet, wo hohe HF - Pegel auftreten und niedrige Verluste besonders wichtig sind. Hier ein PA - Drehko und ein Pi-Net-Schalter (Umschalter im π - Netzwerk zur optimalen Anpassung der Antenne an die Senderendstufe).
Bitte Bilder zum Vergrößern ANKLICKEN / DOPPELKLICKEN!
Mich verwundert auch, dass diese hochqualitativen Widerstände defekt sind.
Ist der defekte Widerstand der R744 1Ω in der Emitterleitung der Gegentaktendstufe mit 2 x AC128?
Wenn einer der beiden Transistoren (V707 / V708) durchbrennt, wird der Widerstad überlastet. Aber das hätten Sie ja wahrscheinlich gefunden?
Ich habe den Eindruck als gäbe es in der Schaltung einen Fehler. Ich sehe keine Verbindung zwischen der roten Plus - Schiene und dem Pluspol der Batterie.
Viele Grüße,
Harald Giese
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Lötstellen am Drahtwiderstand
Hallo Herr Cohen
Defekte an (niederohmigen) Drahtwiderständen dieser Bauart hatte ich gelegentlich beobachten können. Allerdings nicht durch Überlastung, denn dann wäre beim oben gezeigten Exemplar der Schutzlack verbrannt gewesen.
Vielmehr ist die Art der Kontaktierung des Widerstand-Drahtes mit den Anschlussdrähten die Ursache. Die nahe des Körpers zu sehende Umwicklung wurde bei Herstellung verlötet, offensichtlich mit agressiven Löt-Hilfsstoffen (Lötwasser). Bei etlichen dieser Widerstände konnte ich Grünspan-ähnliche Auflagerungen an diesen Lötstellen erkennen. Zusammen mit der Luftfeuchtigkeit je nach Lagerung oder Einsatzort korrodieren dabei die feinen Drähte ab, der Widerstand ist "offen".
Ein "auf die Schnelle" gefundenes Exemplar eines 1 Ω / 1W Widerstands vom selben Hersteller:
Hier lässt sich bereits eine Korrosion erkennen, der Widerstand ist aber noch intakt:
Zeigt der Widerstand des Blaupunkt-Modells ebenfalls solche Veränderungen? Das Foto lässt das zumindest vermuten.
Viele Grüße
Bernhard Nagel
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Blaupunkt Diva: Serienfehler Drahtwiderstand?
Ein spannendes Gerät. Ich habe gleich zwei interessante Antworten vorliegen.
Bei meinem ersten Blaupunkt-Gerät fand ich den 1-Ohm-Widerstand offen - in der Position an den Emittern der beiden Endstufen-Transistoren. Beide Transistoren aber waren ganz in Ordnung.

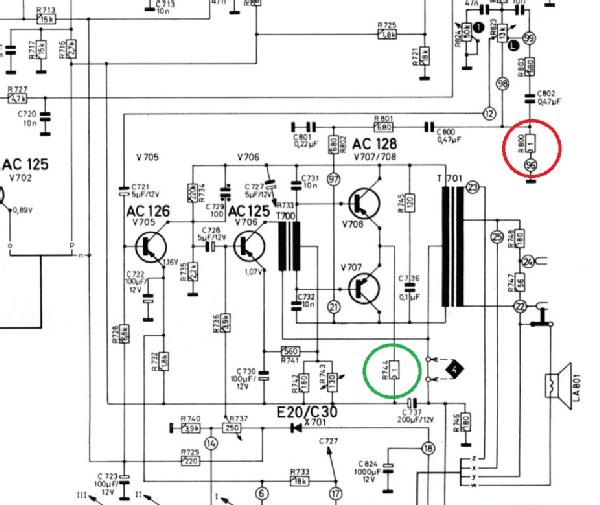

In diese Gerät kommen sogar zwei 1-Ohm-Widerstände vor. Der offene befindet sich auf einer kleinen, gesonderten Platine. Im Schaltplan ist er rot eingezeichnet.
Der Defekt scheint tatsächlich durch Oxydation hervorgerufen zu sein. Wenn man den Widerstand mit Lupe und heller Lampe betrachtet, wird einem ganz grün in den Augen...
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Lötstellen am Drahtwiderstand
Der Defekt scheint tatsächlich durch Oxydation hervorgerufen zu sein. Wenn man den Widerstand mit Lupe und heller Lampe betrachtet, wird einem ganz grün in den Augen..
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Blaupunkt Diva: Serienfehler Drahtwiderstand?
Man schaue sich mal den Schaltplan des Schwestergerätes 94500 an. Da gibt es die Verbindung zum Plus-Pol sehr wohl. Hier, beim Modelll 94400, ist dem Zeichner wohl eine Linie unter den Tisch gefallen...
In den Unterlagen zum Gerät 94500 ist übrigens auch die Mini-Platine PL5 abgebildet, die den Widerstand R800 trägt, auch im Modell 94400.
Was muss die Konklusion also sein, bei einem Defekt, wo diese 1-Ohm-Widerstände von STEMAG vorkommen? - Gleich als erstes durchmessen. - Nach über 50 Jahren offenbart sich der Seriendefekt.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Blaupunkt Diva 94400 korrigiertes Schaltbild
Hallo Herr Cohen
dem Zeichner war die zweite Null von E20C30 im Weg. Hier das korrigierte Schaltbild mit der Brücke:
Grüße,
Harald Giese
