Vergleicht man die vorhandenen Abbildungen der Geräte, das vorhandene Schaltbild und die angegebene Röhrenbestückung, so muss man zu dem Schluss kommen, dass Rochlitz offensichtlich Probleme bei der regelmäßigen Standard-Bestückung mit Röhren während der Serienproduktion hatte.
Dass anfangs die 6V6 (gemeint ist damit die OSW-Röhre 3106=6V6) als Endröhre eingesetzt wurde, später die EL84 - das wurde ja von Jens Dehne schon in einem andern Beitrag beschrieben, ist auch nicht sehr verwunderlich, denn die 6V6 war Auslaufmodell und die EL84 noch nicht von Anfang an verfügbar.
Verwunderlicher ist, das im ZF-Teil ursprünglich der ganz normale Standard eines 9/11-Kreis-AM/FM-Supers eingebaut war: EF85 + EBF80, dazu die EAA91. Dann muss es Lieferschwierigkeiten mit der EBF80 gegeben haben und man setzte dafür die ausreichend vorhandene ECH81 ein, wobei die Triode als Diode zur AM-Demodulation fungierte (Gitter einfach an Anode). Da nun aber die zweite Diode fehlte für die Regelspannung, war man gezwungen, die EF85 ebenfalls durch eine ECH81 zu ersetzen.
Nur so, kann ich mir diese unterschiedliche Röhrenbestückung erklären, wie auf den Rückwänden ersichtlich:
Ein ähnliches Problem muss es auch bei Stern-Radio Sonneberg mit dem "Schwarzburg 875/53GWU" gegeben haben. Dort gibt es auch eine vorübergehende Schaltungsänderung, indem man die UBF80 durch eine zweite UCH81 ersetzte, Triode als Diode.
Interessant wäre das Original-Schaltbild mit 2xECH81 statt EF85+EBF80. Wer lädt es hoch?
Wolfgang Eckardt
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
? Lautsprecherbestückung

Hallo Sammlergemeinde,

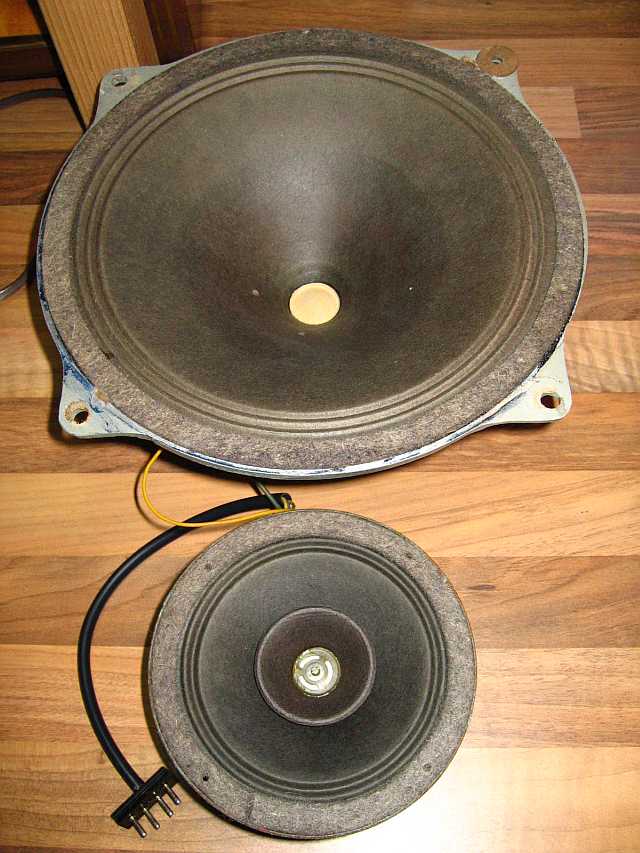

zu Herrn Eckards interresanten Erklärungen zu den unterschiedlichen Röhrenbestückungen stellt sich mirnoch die frage zu den unterschiedlichen Lautsprecherbestückungen. Meines ist mit einem großen Tieftöner und einem kleinen hoch/mitteltonlautsprecher ausgestattet, welche von 2x EL84 angetrieben werden. Hatte nun die Variante mit den 6V6 generell die beiden gleich großen Lautsprecher, oder gab es auch hier die Bestückung mit den Lautsprechern, wie ich sie habe?
beste Grüße,
Jochen
Edit: Ü=UE im Text der Bildbeschreibung
Anlagen:- LS Stradivari 1 (72 KB)
- Stradi.11E91_LS_Rueck (53 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
'11E91' in 4 Varianten
Hallo Wolfgang und Jochen,
@ Wolfgang: Den Stromlaufplan für das Modell mit 4x ECH81 konnte ich bisher auch noch nicht bekommen – muss es aber geben; das Gerät ist in meiner Sammlung….
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Schaltbild mit 6V6

Hallo Jens und die anderen Stradivari-Interessenten,
das Schaltbild mit der ersten Version - 2x 6V6 und 4x ECH81 ist aufgetaucht, leider ohne Werte der Bauteile. Es ist nun beim Modell hoch geladen. Dank an Herrn Pfau in Leipzig.
Die beiden ECH81 in der ZF wurden so wie vermutet statt der EF85 und EBF80 eingesetzt.
Allerdings ist die Triode der ECH81=Rö4 nicht einfach als Diode geschaltet. Im Moment durchblicke ich diese Schaltung (fehlende zweite Diode) um Rö7 und Triode der Rö4 noch nicht. Vielleicht findet sich ein Experte in Schaltungstechnik und kann diese Besonderheit erklären.
Wolfgang Eckardt
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
NF Vorstufe bei FM
Hallo Wolfgang und Interessenten,
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
? Röhrenbestückungs-Varianten 11E91

Hallo Jens und die anderen Stradivari-Interessenten,
vielen Dank für deine Anmerkungen, Jens. Die Sache mit dem zusätzlichen NF-Vorverstärker im FM-Bereich mit dem Triodensystem der ECH81 kann ich nun nachvollziehen und im Zusammenhang mit den detaillierten Ausführungen von Herrn Knoll auch verstehen.
Wir können also davon ausgehen, dass es vom ersten "Stradivari"-Modell 11E91 drei Varianten bezüglich der Röhrenbestückung gibt. Das lässt sich auch auf verschiedenen Rückwänden aufzeigen:
Dabei ist es auch möglich, dass die Rückwand z.B. 4x ECH81 zeigt, aber trotzdem die neuere Bestückung mit EF85 + EBF80 und nur 2x ECH81 eingebaut ist. Du hast es in deinem anderen Beitrag "Fehldrucke" der Rückwände genannt. Ich sehe das eher als schnelle unvorhergesehene Umstellungen in der laufenden Produktion bei Lieferschwierigkeiten mit den Röhren und die neuen passenden Rückwände waren vielleicht noch nicht verfügbar. (Material sparen durch Nutzung der alten RW oder was immer für Gründe?! Überklebung vergessen......?)
Eine Frage wäre nun noch offen für mich bei der letzten Bestückungsversion mit EF85 + EBF80: Wie sieht es denn dann aus mit dem FM-Pegel ohne die zusätzliche NF-Vorverstärkung, da ja keine Triode der ECH81 mehr vorhanden ist? Bringen die ZF-Stufen mit EF85 + E(B)F80 vielleicht eine höhere Verstärkung als 2x E(C)H81?
Beste Grüße
Wolfgang Eckardt
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Dieser Thread wurde automatisch ins "Talk" verschoben.
Varianten Röhrenbestückung

Es hat sich leider bisher niemand zu meiner letzten Frage bezüglich der Pegelverhältnisse geäußert. Da aber der Gesamtbeitrag für Besucher der Modellseite interessant sein könnte, möchte ich das "Fragezeichen" beseitigen, damit dieser Thread auch beim Modell von jedem Besucher aufgerufen werden kann.
W.E.
