Wer kann weiterhelfen.
Habe dieses Radiogerät erworben,handelt es sich um ein Orginal der Fa.Topp oder um einen Nachbau.
Soll ich die Bilder auf das Gerät im RM hochladen oder nicht.

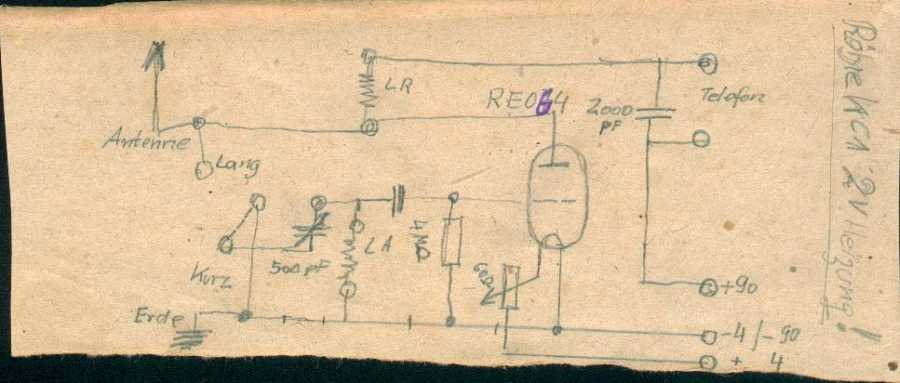

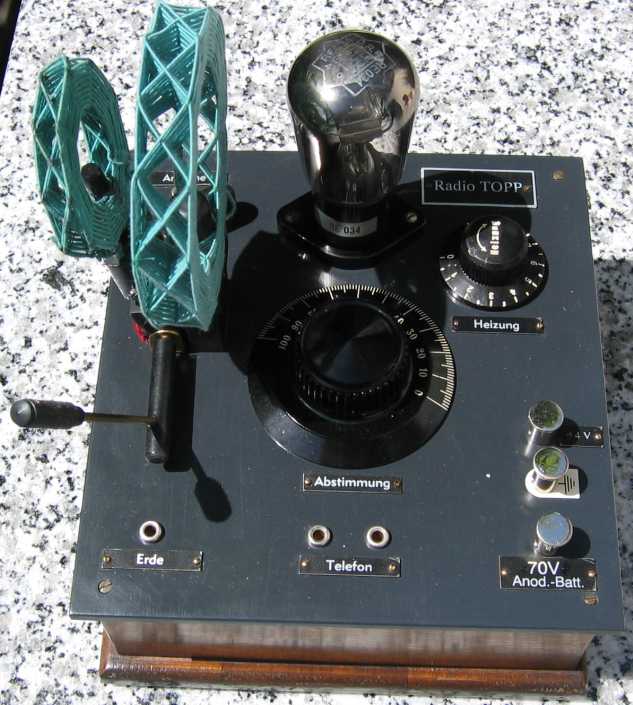

Anbei einige Bilder mit Orginal handgezeichneten Schaltplan war im Inneren des Radios.
Gerät funktioniert.
Mfg
Gerhard Härtl Anlagen:
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Hallo Herr Härtl,
bitte eine Innenansicht und eine Nahaufnahme des Kopplers (ohne die nachgemachten Spulen). Sowie das Firmenschild.
Dann sehen wir weiter.
mfG
KoBi
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Topp-Radio
Auf dem Spulenkoppler steht MAGICUS E.A.JUCH.

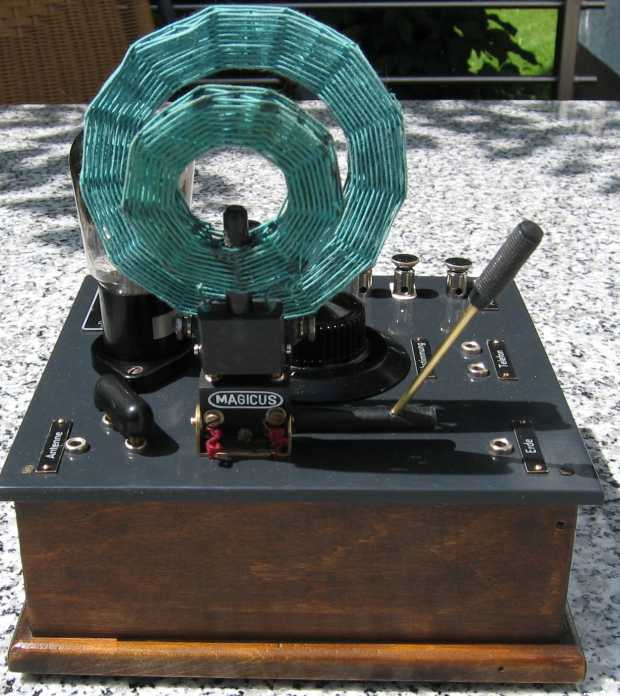

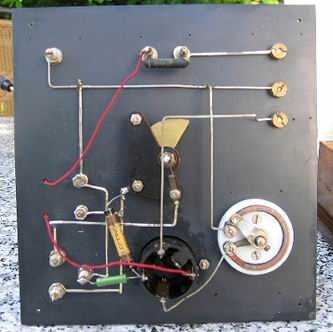

Hier noch 2 Bilder.
Im Moment betreibe ich das Radio mit einer RE034.
Mfg Anlagen:
- Topp4 (12 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Topp Nachbau ?
Danke Herr Härtl.
Nach meiner Meinung ist das ein Nachbau nach einem Bild in der Funkgeschichte.Nr.164(Dez.05/Jan.06), S.315. Dazu wurden einige zeitgemäße Teile verwendet.
Begründung:
1) Die Teile sehen ähnlich aus sind aber nicht gleich. Einem Bastler, Amateur oder Kleinfabrikant wäre das Aussehen des Reglers, Drehkos, Spulenkopplers, Knopfes egal gewesen, falls er nicht nochmal den gleichen Typ hatte. Hier wird der Anschein erweckt, der aber nicht täuschen kann.
- Knöpfe sind nur ähnlich
- Drehko (Nora) ist nur ähnlich
- Spulenkoppler ist nur entfernt ähnlich
- Regler sieht nur ähnlich aus (Schleifer, Befestigung)
2) Die Originalschildchen waren seinerzeit in Mengen zu haben. Warum sollte man hier andere verwenden?
3) Da keine passenden Buchsen (ca 3,1 mm) zur Aufnahme der Röhrenstifte greifbar waren (heutzutage schwer zu beschaffen), wurde eine komplette Fassung eingebaut.
4) Im Original ist alles geschraubt was sich schrauben lässt. Hier wurde gelötet.
5) Die Audionkombination ist sicher nicht von vor 1930. Ebensowenig der Kondensator am Hörerausgang.
6) Interessant wäre noch zu wissen : wie sieht das Holzkästchen von innen und von unten aus und ist die Frontplatte Hartgummi ?
7) Auch das Firmenschild ist mysteriös: Die Firma wurde 1930 gegründet. Der Inhaber baute solch ein Gerät als Amateur ca 1927/28. Das Original hat kein Schild (warum auch? es gab ja noch gar keine Firma!). Diese Nachbildung hat aber eines. Warum wohl? Um die Herkunft glaubhaft zu machen?
8) Und noch ein Bonbon: die beiliegende Schaltung ist eindeutig eine auf alt gemachte genaue Abkupferung der in der FG164 veröffentlichten Schaltung. Letztere wurde aber vom Besitzer des Originalgerätes erstellt, nicht von Herrn Topp. Beim Abzeichnen passierte ein Fehler: Die Antenne geht zur Anode!
Fazit:
Alles deutet mit an Sicherheit grenzender Wahrscheinlichkeit auf einen Nachbau hin. Und weil dies nicht vermerkt ist, unterstelle ich sogar Betrugsabsicht.
Anmerkung:
Die Echtheit des in der FG 164 beschriebenen Gerätes ist verbürgt, denn dessen Besitzer bekam es vor langer Zeit vom Geschäftsinhaber persönlich überreicht. Deshalb kann es als einwandfreie Referenz dienen.
Kommentar:
Es ist nett gemacht, und wenn es als Nachbau unter Verwendung einiger alter Teile deklariert ist, hat es durchaus einen Platz in der Sammlung verdient.
PS.: Hoffentlich war es nicht zu teuer für einen Nachbau...? Ich würde hier jedenfalls ein wenig nachbohren...
mfG,
KOBi
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Topp-Einröhren-Audion
Vielen Dank für den ausfürlichen Antworten.
Die Platte ist aus Hartgummi wie bei Radiola M60.
Noch eine Frage,ist der Schaltplan richtig ausser der Ant.Ankopplug an der Anode.
Für was gehört die Kurzschlussbrücke lang-kurz
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Hallo Herr Härtl,
bitte laden Sie den Schaltplan hoch, dann haben andere Mitglieder auch etwas davon und vielleicht hat ein anderer Redakteur auch etwas dazu zu sagen.
Sie können den Schaltplan eventuell auch zu mit, zwecks Verbesserung, schicken.
Freundliche Grüße
Arpad R.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Topp-Einröhren-Audion
Der Schaltplan ist im ersten Beitrag enthalten.
Topp3a
MfG
Gerhard Härtl
