Wer kann dieses Gerät identifizieren und seinen Einsatz ?

Guten Tag,

der Einschub heißt Tz 1010 D.

Wer kann mir bitte helfen, den ursprünglichen Verwendungszweck dieser Einschubeinheit (SIEMENS??) zu identifizieren?

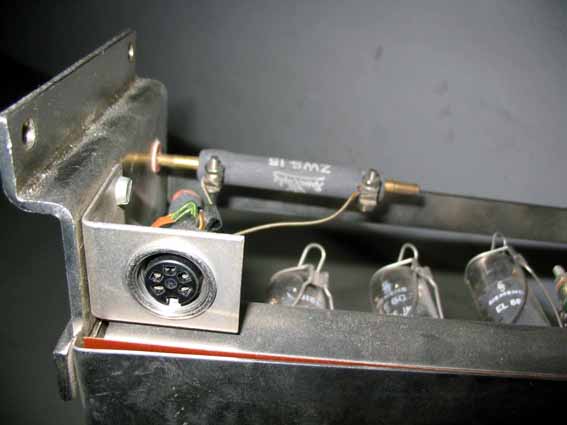

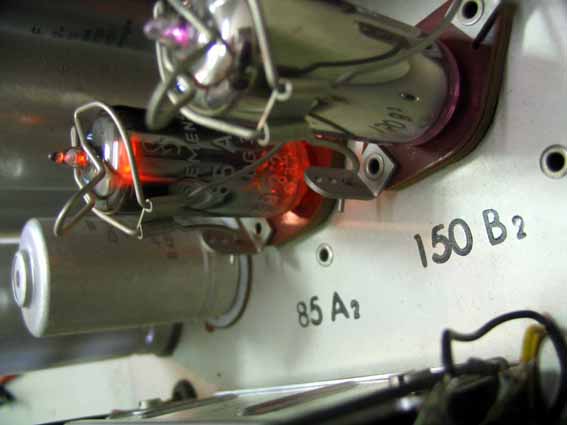

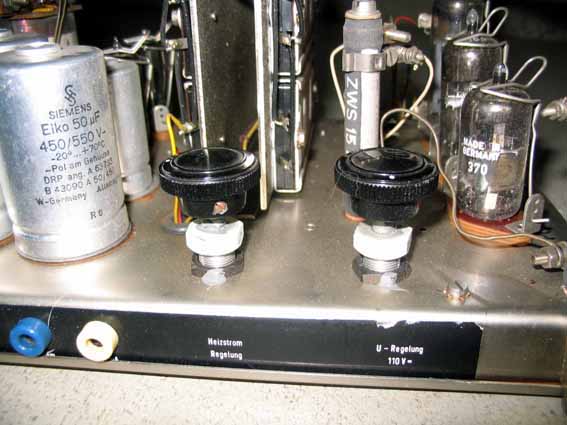

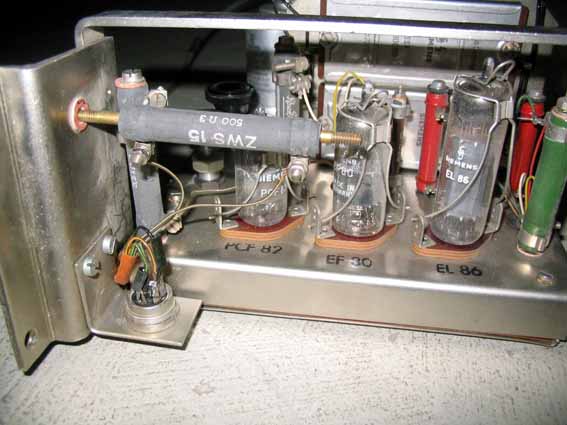

Über die farbigen Buchsen kann man verschiedene Gleichspannungen (siehe Fotos!) abgreifen. Die 110 Volt sind über ein Poti regelbar (Detail 4). Die selben Spannungen kann man nochmals über den Vielfachstecker neben dem Spannungsversorgungsstecker entnehmen. Auch gibt es einen Heizstromregler (Detail 4). Weiterhin stehen an der kleinen Buchse (Detail 6 und 8) 3,5 und 7 Volt Gleichspannung an. Eine Röhre, vermutlich eine Stabi-Röhre glüht stark (Detail 7).

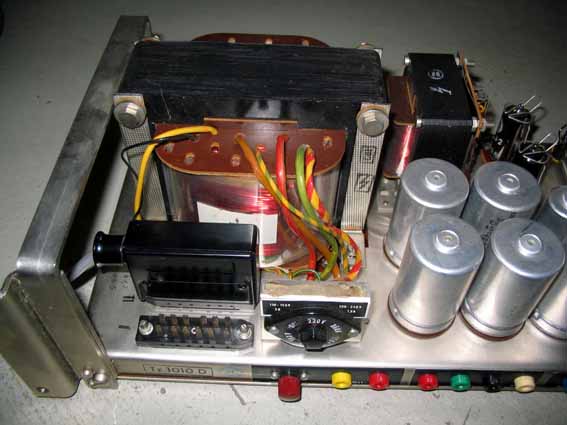

Das Gerät hat einen gewaltigen Netztrafo und noch einen kleinen Trafo (entweder Ausgangsübertrager oder Drossel?), daher hat es ein hohes Gewicht.

Danke für Ihre Mühe!

Freundliche Grüße

Joachim Röhling
