34R16A Ch= 20V1

• Pays
• Etats-Unis

• Fabricant / Marque
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Année
• 1950 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 341230

• • alternative name: Continental Radio & TV

• Images
• Schémas

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 23

• Lampes / Tubes
• 6BC5 or 6CB6 or 6AG5 6J6 6AU6 6AU6 6AU6 6AL5 6AU6 6AU6 6AL5 6AU6 6V6GT 12AU7 6SN7GT 6S4 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 6BE6 6BA6 6AV6 14CP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Particularités
• Tourne disque / changeur (châssis)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 34R16A Ch= 20V1 - Admiral brand Continental

• Forme
• Modèle de table générique

• Remarques

• Admiral model 34R16A is a 21" black and white TV with US standard VHF tuner channels 2 through 13. Equipped with chassis KCS111F, Radio Chassis 3C1, a VHF tuner and picture tube 14CP4.

• Schémathèque (1)

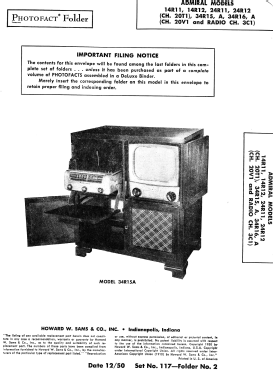

• Photofact Folder, Howard W. SAMS (Set 117, Folder 2 dated 12-50)

• Schémathèque (2)

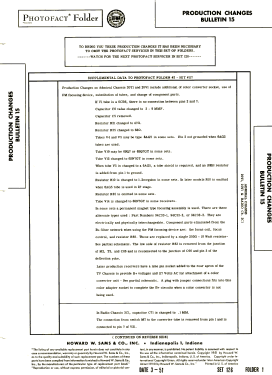

• Photofact Folder, Howard W. SAMS (Set 126 Folder 1 Production Changes Bulletin 15 dated 3-51)

• Schémathèque (3)
• Photofact Folder, Howard W. SAMS (Set 146, folder 1, production changes bulletin 26, dated 9-51)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
