• Pays
• Etats-Unis

• Fabricant / Marque
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Année
• 1951 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 131583

• • alternative name: Continental Radio & TV

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 117 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

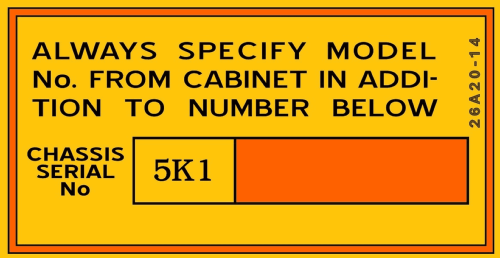

• Modèle: 5K11 Ch= 5K1 [Octal and Loctal] - Admiral brand Continental

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Remarques

• Color=Ebony. There is also a variant which employs octal tubes only.

• Source du schéma
• Rider's Perpetual, Volume 22, covering 1951

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 3186 modèles d'appareils, 1323 avec des images et 2553 avec des schémas.
