• Country
• Germany

• Manufacturer / Brand
• AEG (Radios) Allg.Elektricitäts-Ges.

• Year
• 1936/1937

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 158

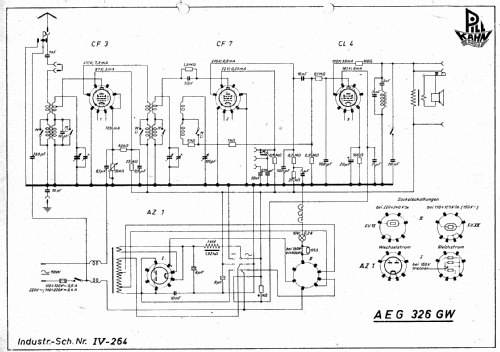

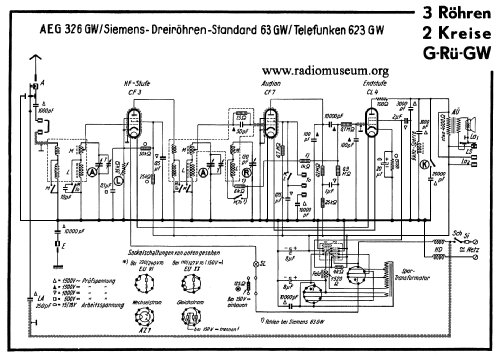

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• CF3 CF7 CL4 optional AZ1 EUVI or EUXX

• Main principle
• TRF with regeneration; 1 Special; 1 AF stage(s)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 110-240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Wooden case

• from Radiomuseum.org

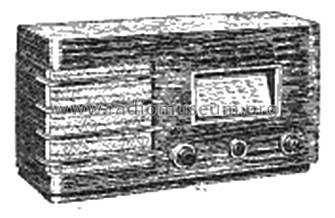

• Model: 3-26GW - 326GWL - AEG Radios Allg.Elektricitäts-

• Dimensions (WHD)
• 565 x 300 x 275 mm / 22.2 x 11.8 x 10.8 inch

• Notes

• Die offizielle Bezeichnung ist 3-26GW. Das L (in 326GWL) ist nur in den Schaltungssammlungen zu finden und dürfte fehlerhaft sein, denn es gibt weder ein Gerät ohne Lautsprecher, noch ist das L in den Katalogen erwähnt.
  Bei Wechselstrombetrieb wird ein Autotrafo und eine AZ1 verwendet

  Parallelgerät zum Telefunken 623GW.
  Parallelgerät zum Siemens Standard 63GW in anderem Gehäuse.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• Price in first year of sale
• 248.00 RM

• Source of data
• Radio-Zentrale Prohaska 1936/37 / Radiokatalog Band 1, Ernst Erb

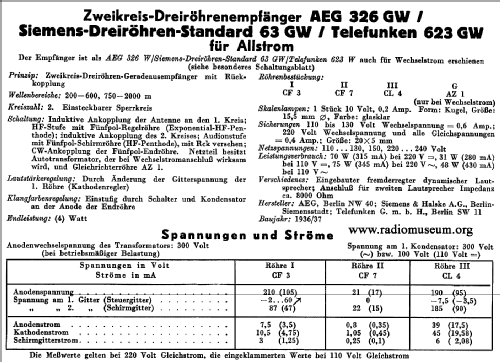

• Circuit diagram reference
• Lange-Nowisch

• Mentioned in
• HandB.d.d.Rundfunk-Handels 1936/37 (AEG-Hilfsbuch, p.121)

• Literature/Schematics (1)
• -- Original-techn. papers. (Schenk, Empfänger-Vade-Mecum)
