Magnetophon 75 de Luxe Klangblende oben rechts
AEG (Radios) Allg.Elektricitäts-Ges.
- Country
- Germany
- Manufacturer / Brand
- AEG (Radios) Allg.Elektricitäts-Ges.
- Year
- 1963/1964
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 25034

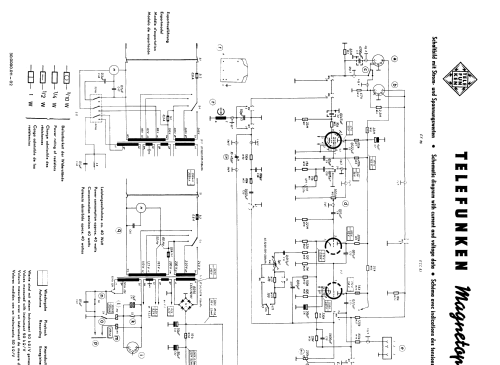

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Number of Transistors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Tape Recorder
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Magnetophon 75 de Luxe [Klangblende oben rechts] - AEG Radios Allg.Elektricitäts-
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 320 x 160 x 310 mm / 12.6 x 6.3 x 12.2 inch
- Notes
-
Zweispur; Bandgeschwindigkeiten: 4,75/9,5 cm/s. Spulen-Ø 15 cm.
Klangblende nun oben rechts neben Kopfabdeckung, dafür Entfall des manuellen Eingangswahlschalters. Umschaltung von Radio auf Mikrofon mittels Schaltbuchse.
Lautsprecher-Anschluss über DIN-Buchse, abschaltbar.Siehe auch Vorgänger Magnetophon 75K mit Klangblende vorn links.
- Net weight (2.2 lb = 1 kg)
- 9.5 kg / 20 lb 14.8 oz (20.925 lb)
- Price in first year of sale
- 499.00 DM
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1963/1964
- Mentioned in
- Handbuch RFP 1963 (S.343)
